多工位级进冲压模具三维结构设计

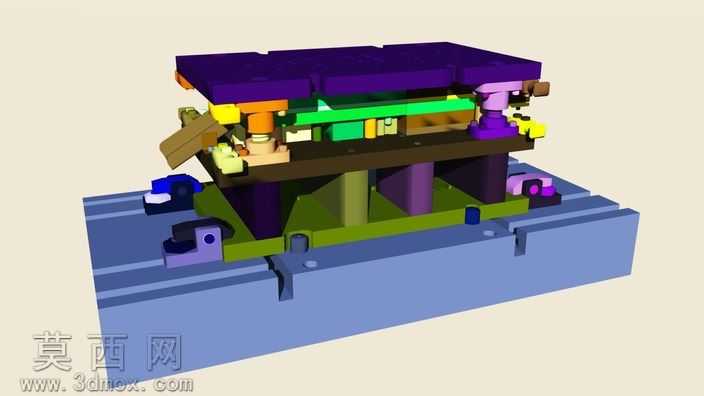

本套三维模型为多工位级进冲压模具的完整装配结构，建模过程严格遵循冲压模具设计规范，从下模座基础构件开始逐层搭建，完整还原了级进模从模架、导向组件到各工位作业机构的全部细节。建模阶段首先完成下模座的基体绘制，按照实际安装需求预留了导柱安装孔、工位避让槽以及设备固定接口，下模座采用灰铸铁材质属性设置，渲染时赋予哑光深灰金属质感，还原铸件的表面肌理。随后搭建下模的各工位成型组件，包括冲裁凹模、折弯成型块、定位挡料销、浮料顶出机构，每个零件都按照实际装配公差设置配合间隙，导向导柱与导套的配合段做了精度区分，滑动接触面赋予抛光金属材质，非配合面保留粗加工质感。上模部分依次完成上模座、凸模固定板、卸料板、垫板的分层建模，各层板件按照紧固件连接逻辑预留螺栓过孔、销钉定位孔，凸模组件根据不同工位的加工需求分别设计了冲裁刃口、折弯冲头、整形压块，每个凸模都设置了对应的固定台阶与防转结构，卸料板上对应每个凸模位置加工了精准的导向避让孔，卸料弹簧按照实际排布位置建模，赋予弹簧钢材质并做了预压缩状态的形态还原。模型还完整还原了模具的送料定位机构、误送料检测组件、侧向冲压的斜楔滑块机构，斜楔与滑块的配合面做了角度精准匹配，复位弹簧与限位结构均完整呈现。渲染阶段采用分层材质区分不同功能零件，模板类零件采用铸铁哑光质感，工作零件如凸凹模采用合金工具钢的亮面金属质感，弹性元件采用弹簧钢的暗金属色，紧固件采用标准件的镀锌亮面质感，导向件采用高抛光轴承钢质感，不同颜色区分各功能模块，清晰展现模具的分层装配逻辑与工位排布顺序。设计思路上遵循级进模连续冲压的作业逻辑，各工位沿送料方向依次排布，从初始导料、冲定位孔、分步冲裁、多次折弯到最终落料，每个工位的作业行程、卸料时序、顶出高度都做了对应结构匹配，浮料销的高度设置满足带料抬升送进的需求，导正销的位置与定位孔精准对应，保证送料步距精度，整套模型完整呈现了精密级进冲压模具的完整结构与装配关系，可用于模具结构教学、装配工艺演示以及实际设计参考。
