多规格气动弯头空气连接器三维设计

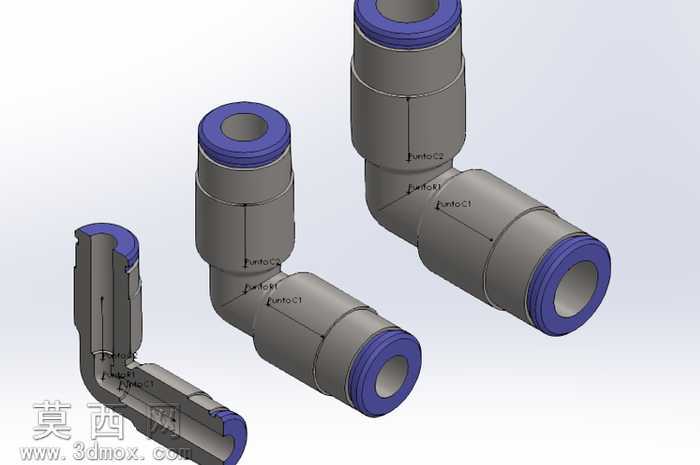

本作品为适配4mm、6mm、8mm三种气管外径的L型气动弯头空气连接器，采用三维参数化建模方式完成全结构设计，建模过程中优先保证气动接头的装配精度与密封可靠性，针对快插结构的核心功能区做了精细化的特征构建。模型整体采用直角弯通结构，主体部分为等径弯折的流体通道，弯折处做了平滑圆弧过渡处理，可有效降低压缩空气流通时的局部阻力，避免直角拐角带来的紊流与压力损耗，适配气动系统中需要转向布管的安装场景。两端的快插接口部分严格按照气动快插接头的行业标准尺寸构建，包含用于卡紧气管的弹性卡爪定位槽、密封圈安装位、蓝色塑料压环的装配卡槽等细节结构，其中蓝色压环采用醒目的工程塑料材质渲染，主体结构采用哑光深灰金属质感材质，还原工业气动接头的真实外观质感。建模时同步构建了半剖视角的展示模型，可清晰呈现内部的流体通道走向、卡爪与密封圈的装配位置关系，直观展示接头的内部工作结构。设计过程中充分考虑了不同规格气管的适配需求，通过配置化建模方式整合了三种常用管径的接头型号，无需重复建模即可快速切换不同规格的产品形态，所有接口的插拔深度、管壁厚度均经过尺寸校验，保证模型可直接用于产品结构验证、装配干涉检查以及后续的工程图导出。渲染阶段采用柔和的工业产品展示光源，突出接头表面的材质质感与结构轮廓，不同视角的展示可完整呈现产品的外部形态与内部构造，满足气动系统管路设计选型、产品演示、虚拟装配等多种使用场景的需求，模型结构完整无缺失特征，各部件的装配关系清晰合理，符合气动快插接头的实际生产制造工艺要求。
