小型无螺丝快调式精密台虎钳结构设计

　　从实际使用的工况适配来看，这类小型虎钳的安装边界非常灵活，既可以通过底部的定位槽适配标准钳工台的T型槽安装，也可以通过底部预留的沉孔直接固定在小型工作台面、甚至DIY作业的木板台面上，整体外形尺寸控制在单手可握持的范围，钳口最大开口量适配50mm以内的小型工件装夹，钳身整体采用一体化铣削成型的结构，没有多余的拼接紧固件，长期使用下不会出现传统丝杠虎钳容易出现的丝杠积屑、旋合卡顿、螺纹磨损后夹紧力不足的问题。这款小型无螺丝虎钳的设计初衷，是填补常规台虎钳在狭小作业空间、轻载快速装夹场景下的使用空白，区别于传统依靠丝杠旋合实现夹紧、调节行程的虎钳结构，这款产品取消了贯穿式的丝杠传动副，转而采用侧置弹性定位销配合钳身阶梯定位孔的结构实现行程快速调整，在小工件装夹作业中能大幅缩减开合调节的时间，尤其适合电子元器件引脚修整、小型精密零件去毛刺、首饰加工打样、模型制作这类单次装夹行程变化小、装夹频次高的作业场景。

　　在功能特性设计上，这款虎钳的夹紧力输出依靠侧置的弹性顶销实现，顶销端部采用淬火处理的硬质合金触头，接触工件时不会出现压痕过深的问题，同时钳身的滑动导轨面采用了燕尾槽配合结构，滑动间隙经过精密研磨控制，活动钳身移动时不会出现上下翘动、左右偏摆的问题，装夹平行度可以控制在0.02mm以内，完全满足小型精密零件的装夹精度要求。设计过程中特意规避了传统虎钳的外露螺纹结构，整个钳身的滑动面没有容易积存金属切屑的缝隙，日常维护只需要定期在导轨面涂抹少量润滑脂即可，不需要像传统虎钳那样定期清理丝杠螺纹槽内的切屑，也不会出现切屑卡入螺纹导致调节失效的问题。

　　从钳身的受力结构来看，固定钳身和底座采用一体化结构设计，夹紧作业时的受力直接传递到底座安装面，没有额外的连接应力集中点，在承受最大夹紧力时钳口的上翘量不到0.01mm，装夹薄壁类小型零件时不会因为钳口变形导致工件夹伤或者装夹歪斜。和常规的小型快动虎钳相比，这款无螺丝结构的虎钳没有复杂的偏心锁紧机构，零件总数不到传统丝杠虎钳的三分之一，加工制造的工艺性更好，钳身主体只需要经过铣削、钻孔、淬火、研磨几道常规机加工序即可完成，不需要加工长行程的丝杠螺纹孔，也不需要配套加工丝杠和螺母零件，制造成本更低的同时，长期使用的故障率也大幅降低。在实际的场景适配中，除了常规的钳工手工作业，这款虎钳还可以直接固定在小型钻床、迷你铣床的工作台上，用于小型零件的钻孔、铣边作业，因为整体结构紧凑，不会占用过多的工作台行程空间，在小型加工设备的作业空间内可以灵活布置，甚至可以多台并排安装，实现多工位小零件的同步装夹，提升小批量零件加工的效率。钳口部分没有采用传统虎钳的可更换齿形钳口板，而是直接在钳身上研磨出平整的夹持面，适合装夹表面精度要求高的零件，不会在工件表面留下齿形压痕，如果需要装夹异形工件，也可以自行在钳口面粘接软质铜皮或者橡胶垫，拓展夹持适配范围。

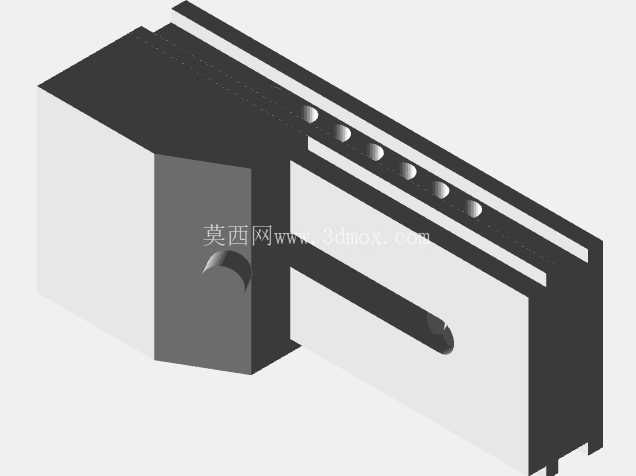

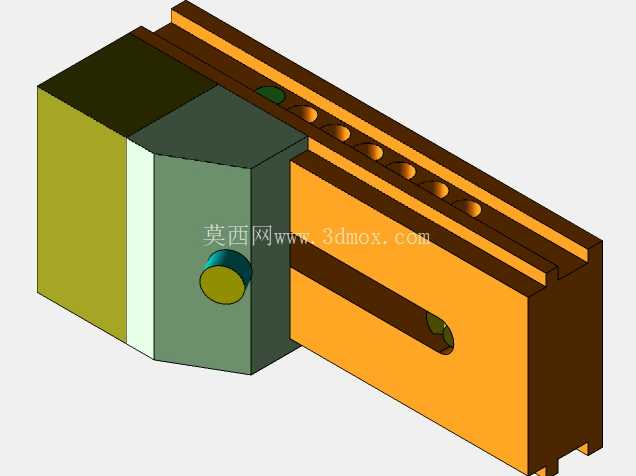

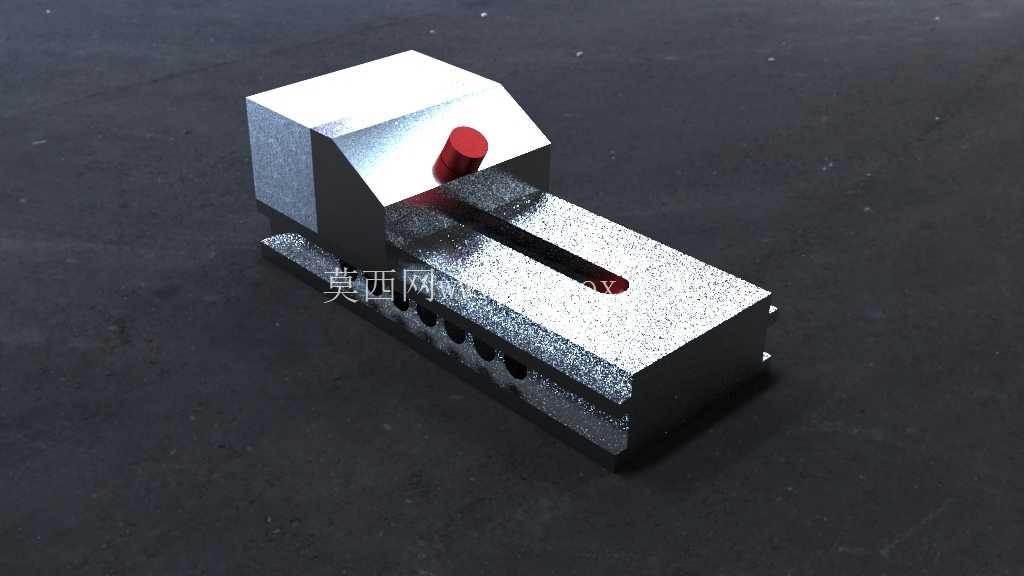

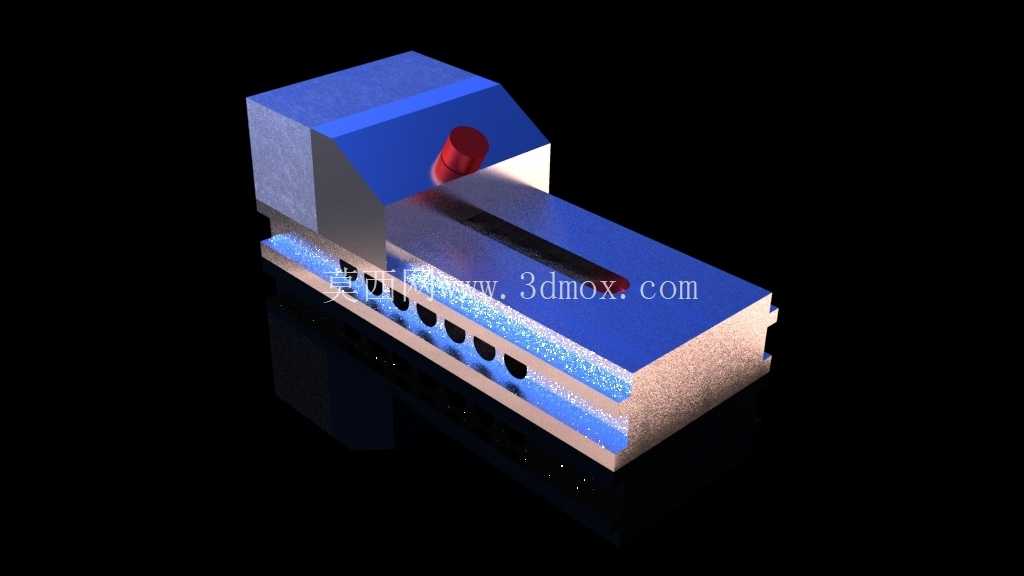

　　滑动钳身的定位孔采用等间距布置，调整开口量时只需要按下侧置的红色定位销，就可以快速推动活动钳身移动到对应位置，松开定位销后销体在弹簧作用下自动卡入对应的定位孔，实现粗定位，之后只需要施加很小的力推动活动钳身贴紧工件，就可以依靠顶销的弹性力实现可靠夹紧，整个调节过程不需要像传统虎钳那样旋转多圈丝杠，单次装夹的调节时间可以缩短80%以上，对于需要频繁更换工件的手工作业场景来说，能有效降低作业人员的操作疲劳度。钳身底部的安装定位槽采用标准间距设计，可以和多数小型工作台的定位条适配，安装时不需要额外制作转接板，直接用T型螺栓或者普通螺栓就可以完成固定，安装后的钳身水平度经过研磨保证，固定后不需要额外找平就可以直接投入使用。从结构可靠性的角度来看，这款虎钳的所有受力零件都采用整体钢材加工，没有冲压件、铸件的砂眼、变形问题，长期使用后如果出现定位销磨损，只需要更换内部的弹簧和定位销即可，不需要整体报废，维护成本极低。在DIY作业场景中，这款虎钳还可以根据使用者的需求自行改造，比如在钳身侧面加装挡屑板、在底座加装旋转底盘实现角度调节，因为整体结构简单，改造的难度远低于传统结构的虎钳，不需要拆解复杂的传动机构就可以完成附加功能的加装。
