槽轮式间歇传动日内瓦机构三维设计

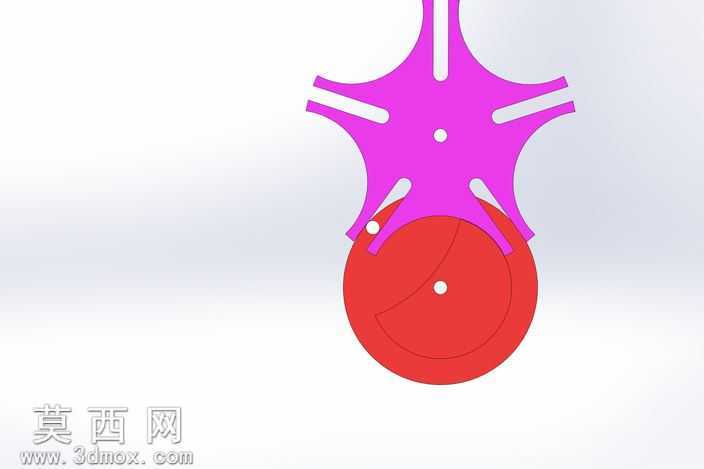

本作品为经典槽轮式日内瓦间歇传动机构的三维建模成果，建模过程依托三维设计环境完成整体结构的搭建与细节还原，完整复现了日内瓦机构的核心传动逻辑与结构特征。建模阶段首先完成核心构件的参数化绘制：主动拨盘部分以圆形基体为基础，精准定位圆柱拨销的安装位置，拨盘上的锁止弧面采用曲面放样、曲率连续约束的方式构建，确保锁止阶段与槽轮的凹弧面能够完全贴合，无传动间隙；从动槽轮部分按照四槽外啮合槽轮的标准参数绘制径向槽结构，槽宽与拨销直径采用间隙配合公差设计，槽端的锁止凹弧与拨盘锁止弧曲率完全匹配，槽轮中心的轴孔、定位小孔均按照装配基准完成同轴度约束，保证后续装配的精度。装配阶段采用自下而上的装配逻辑，先将主动拨盘与从动槽轮分别约束至装配基准面，通过同轴心、重合配合锁定两个构件的中心距，再添加拨销与径向槽的机械接触约束，锁止弧面添加相切配合，确保机构运动过程中无干涉、无卡滞。材质与渲染环节，主动拨盘赋予高饱和度红色哑光塑料材质，调整材质的粗糙度、漫反射参数模拟工程塑料的质感，从动槽轮赋予亮紫色半哑光工程材质，通过色彩区分两个核心传动构件，便于直观观察运动过程；背景采用浅灰白色渐变环境，添加柔和的环境光与定向补光，弱化构件边缘的硬阴影，突出槽轮与拨盘的轮廓结构与配合关系，渲染输出的效果图清晰展现了机构的啮合状态，拨销即将进入槽轮径向槽的临界位置被精准呈现，直观体现机构即将从锁止状态切换至驱动槽轮转位的运动节点。设计过程中严格遵循日内瓦机构的运动学原理，对槽轮的槽数、拨盘拨销数、中心距、拨销回转半径等核心参数进行匹配校验，确保槽轮每次转动的转角为固定90度，转位过程的运动曲线平滑无刚性冲击，锁止阶段槽轮能够被完全定位无多余转动，完整还原了日内瓦机构将主动件连续回转运动转换为从动件间歇转位运动的核心功能，可用于机械原理教学演示、间歇传动机构方案验证等场景。
