船用防水型双表盘指南针三维设计

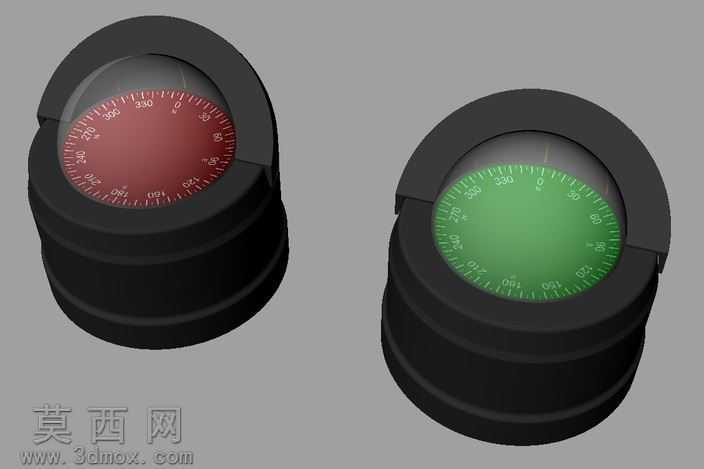

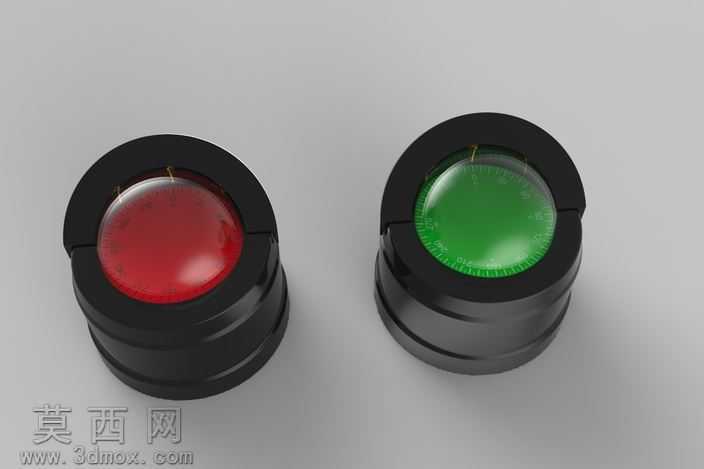

本次设计的船用防水指南针采用三维建模软件完成全参数化结构搭建，建模阶段首先以旋转凸台命令生成主体圆柱形基座，通过抽壳命令预留内部罗盘组件的安装腔体，外壳部分采用多段凸缘结构设计，每段凸缘处预留密封胶圈的安装卡槽，通过等距偏移命令保证卡槽尺寸与标准O型密封圈的公差匹配，实现IP67级防水的结构基础。表盘部分分别设计红色与绿色两种视窗款式，视窗采用半球形凸起的高透亚克力结构，建模时通过曲面放样命令生成光滑的半球曲面，边缘与外壳衔接处做圆角过渡处理，避免应力集中同时提升握持手感。内部罗盘组件采用分层装配结构，最底层为阻尼油腔体，中层为带刻度的磁钢罗盘片，上层为定位基准线，建模过程中通过配合约束保证罗盘片与转轴的同轴度误差控制在0.02mm以内，确保转动顺滑无卡滞。材质渲染阶段，外壳部分赋予哑光黑色工程塑料材质，添加细微的磨砂纹理贴图，调整粗糙度参数至0.8模拟防滑握持的质感；视窗部分赋予高透明亚克力材质，设置折射率为1.49，添加轻微的环境反射效果，还原真实透明件的光学表现；红色与绿色表盘分别赋予半透明的彩色亚克力材质，调整透光率参数至65%，模拟光线透过表盘照亮刻度的视觉效果，同时在表盘刻度处添加细微的荧光材质图层，适配夜间航行的使用场景。结构设计上充分考虑船用环境的使用需求，外壳顶部设计对称的缺口式定位结构，既可以作为安装时的对位基准，也能够在手持使用时增加摩擦力，底部预留标准螺纹安装孔，可适配船载固定支架的安装需求，整体结构无外露螺丝，所有拼接缝隙均设计在密封胶圈的保护范围内，避免海水侵蚀内部组件。设计过程中反复调整半球视窗的曲率半径，在保证视场角度足够观察全部分度刻度的前提下，尽可能降低凸起高度减少磕碰损坏的风险，同时对整体重量做配重优化，底部添加高密度金属配重块，保证指南针在船体倾斜30度的工况下仍能保持水平指向精度，阻尼油腔体的容积经过流体仿真验证，可有效抵消船体航行过程中的振动干扰，避免罗盘指针频繁晃动影响读数。
