512x512规格方形密封舱口盖结构设计

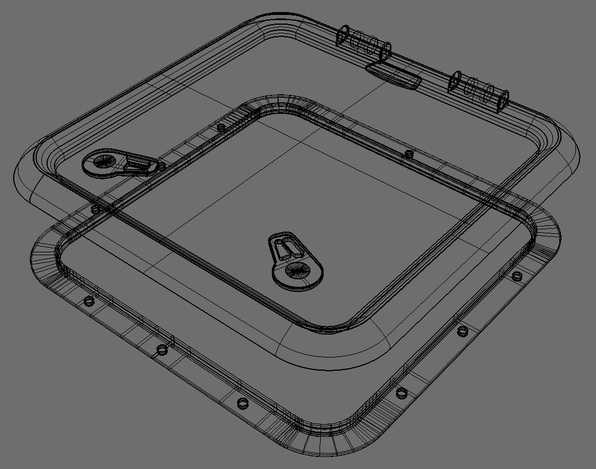

本次设计的512x512毫米规格方形舱口盖，采用三维参数化建模方式完成全结构搭建，建模过程中优先采用线框显示模式呈现内部构造逻辑，方便清晰查看各层级零件的装配关系与轮廓走向。整体结构采用内外双层框体设计，外框为适配舱体开口的安装基座，沿框体周向均匀布置安装孔位，用于配合紧固件实现舱口盖与舱体的密封压紧连接，孔位间距经过力学排布计算，保证压紧力均匀分布，避免局部密封失效。内框为可开合的盖板主体，盖板与外框之间通过侧边的铰接结构实现翻转开合，铰接位置设置限位结构，控制盖板开合角度避免碰撞干涉；盖板表面布置两组快开式锁止结构，锁扣采用偏心压紧原理，无需额外工具即可实现快速启闭，锁扣基座与盖板一体建模，保证结构强度。建模过程中对所有转角位置做圆角过渡处理，既避免应力集中提升结构耐用性，也符合实际加工的工艺要求，框体内部预留密封胶条安装槽位，槽体尺寸匹配常规橡胶密封件规格，可实现舱体内部与外部环境的水密、气密分隔。线框显示模式下可清晰观察到盖板与外框的配合间隙、各紧固件的安装位置、铰接结构的转动副构造，所有结构尺寸均严格遵循512x512毫米的规格要求，建模时对各零件的装配公差做了预设，保证实际生产装配时的适配性。整体设计兼顾密封性能、操作便捷性与结构强度，适用于各类需要开设检修出入口的舱体结构，建模逻辑清晰，各特征参数可编辑调整，方便根据实际使用场景修改尺寸规格。
