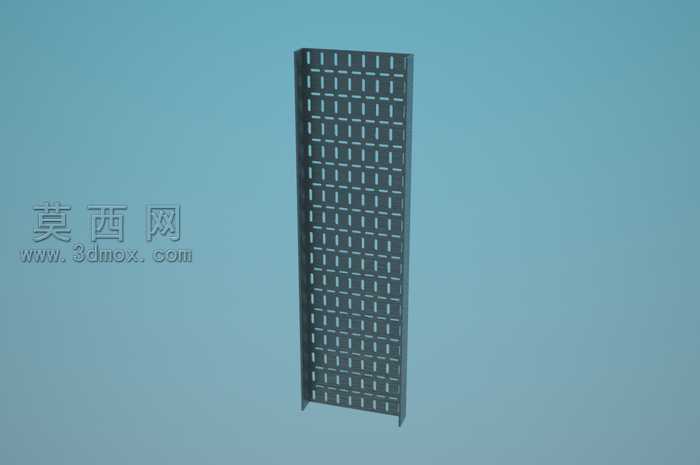

100×20无圆角电缆托盘三维结构设计

本作品为100×20规格无圆角电缆托盘的三维建模成果，建模过程以工业线缆敷设配件的实际生产需求为核心依据，全程遵循结构优先、还原原料初始形态的设计逻辑。建模初期先完成整体尺寸的基准搭建，严格锁定托盘宽度100毫米、侧边高度20毫米的核心参数，摒弃常规托盘边角倒圆角的工艺处理，完整保留原料裁切后的直角边缘形态，精准还原未做圆角打磨工序的原料初始状态。主体结构采用一体化钣金建模逻辑构建，托盘底板区域采用规整的矩阵式镂空格栅设计，每一处格栅孔的尺寸、排布间距都经过均匀化计算，既保证托盘整体的结构强度，又能有效减轻自身重量，同时兼顾线缆敷设过程中的散热需求，避免线缆长时间运行积热引发安全隐患。两侧的侧边挡板与底板采用一体化衔接建模，没有额外添加拼接焊缝、连接卡扣等附加结构，完整呈现原料裁切弯折后的原生形态，挡板高度全程保持一致，能够为敷设在内的线缆提供稳定的侧向限位防护，避免线缆从托盘侧边滑脱。材质渲染阶段选用哑光深灰金属材质，还原冷轧钢板原料的基础质感，没有添加镀锌、喷塑等后期表面处理的材质效果，表面仅保留基础的金属哑光肌理，没有多余的反光、纹理装饰，贴合原料未做表面处理的真实状态。结构校验阶段重点验证了各部位的尺寸一致性，格栅孔的排布从托盘首端到末端保持均匀对齐，侧边挡板与底板的衔接处保持规整直角，没有出现曲面变形、尺寸偏移的问题，整体形态修长规整，能够直接适配小规格线缆的架空敷设场景。整个建模过程没有添加多余的装饰性结构，所有特征都围绕原料无圆角的核心特点展开，既保证了三维模型的结构精度，也完整呈现了该款电缆托盘在原料初始阶段的真实形态，可用于前期方案演示、生产工艺对比等相关场景。
