1300规格方形网格格栅板结构设计

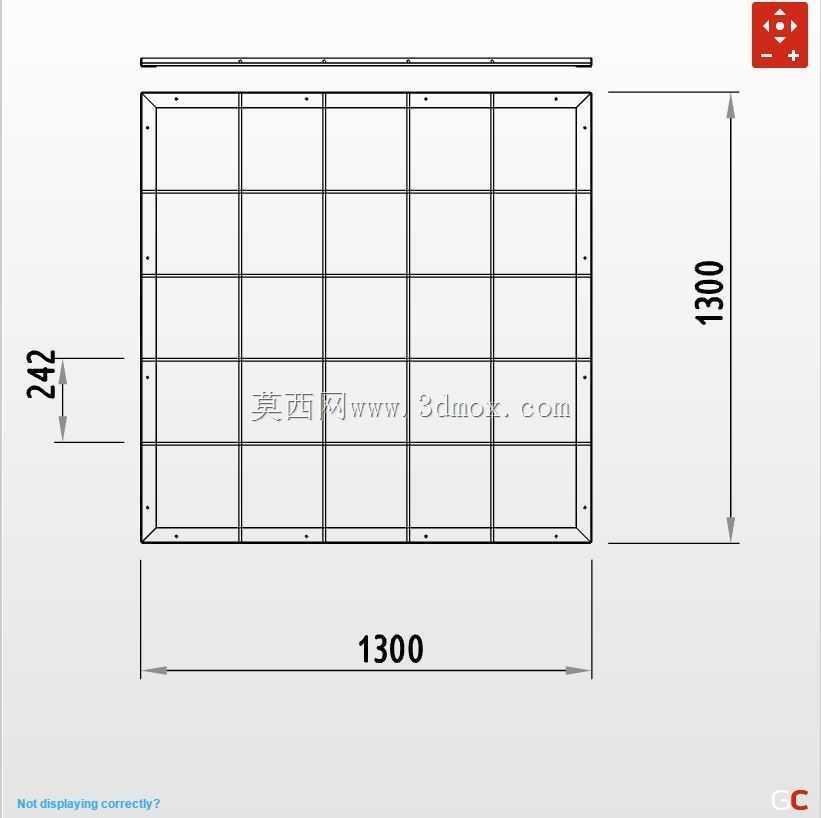

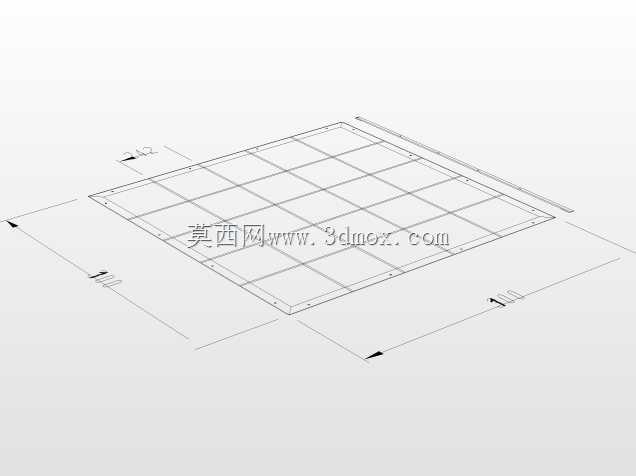

　　本次设计的方形网格格栅构件，在工业厂区、市政设施、商用空间的场景中都有广泛适配性，常见于设备平台铺设、地沟盖板、通风隔断、防护围挡等实际工况，能够在满足通透需求的同时提供稳定的承载能力，兼顾通风、透光、减重的多重使用需求。从实际使用的角度出发，这类格栅构件首先要解决的是安装适配性问题，本次设计的外形尺寸严格控制为1300mm×1300mm的正方形规格，外框采用等宽型材拼焊成型，边框上预留的安装孔位沿四边均匀排布，能够适配常规的型钢支撑框架安装要求，安装时无需额外裁切调整，可直接通过螺栓固定在支撑梁上，有效降低现场施工的调整工作量。内部网格采用等距分格设计，横竖筋条交叉处采用满焊固定，筋条间距经过反复校核，

　　既能够保证人员行走时不会出现卡绊风险，也能避免常规尺寸的工具、小件物料从网格缝隙掉落，同时均匀的网格排布也让整体受力更加均衡，不会出现局部应力集中导致的筋条变形问题。设计过程中优先考虑了构件的受力传递路径，外部荷载作用在网格筋条上时，会通过横竖筋条的交叉节点快速分散到四周的外框型材上，再通过外框传递到下部的支撑结构，整个传力路径清晰连续，没有出现受力断点。外框的型材截面尺寸经过受力验算，能够满足常规人行荷载、轻型工具堆放的承载要求，在额定荷载下的挠度变形量控制在规范允许范围内，长期使用不会出现明显的下弯变形。筋条的厚度选择也兼顾了承载能力与自重控制，不会因为过厚导致整体构件过重，增加安装搬运的难度，也不会因为过薄导致承载不足，

　　出现受压弯折的问题。从安装边界来看，构件的外轮廓尺寸公差控制在安装允许范围内，四边的直线度、平面度都满足装配要求，多块格栅拼接安装时，相邻构件的网格能够对齐，不会出现明显的错缝影响整体美观与使用。边框上的安装孔位采用长圆孔与圆孔搭配的设计，能够抵消支撑框架施工时的位置误差，降低安装对位的难度，即使支撑梁的预埋螺栓位置存在小幅偏差，也能顺利完成固定，不需要现场重新打孔。这类格栅构件在实际使用中还具备良好的通风散热性能，当用作设备平台铺设时，平台下方设备的散热气流可以顺利通过网格流通，不会因为实心板材遮挡导致热量积聚；当用作防护隔断时，既能够起到区域分隔、防护阻拦的作用，也不会遮挡视线，方便人员观察隔断另一侧的设备运行状态，

　　在工业车间的设备区域分隔、厂区步道的侧边防护场景中都能很好适配。同时网格结构的自重远低于同尺寸的实心钢板构件，能够有效降低下部支撑结构的荷载负担，减少支撑框架的材料用量，控制整体施工成本。构件表面的平整性也经过设计校核，筋条与外框的上表面保持齐平，没有突出的焊疤或毛刺，人员行走时不会出现剐蹭鞋底、绊倒的风险，清理维护时也可以直接使用扫帚或高压水枪冲洗，积灰、杂物不会在构件表面积存，维护难度较低。在设计阶段也充分考虑了构件的加工工艺性，所有筋条与外框都采用常规型材下料，不需要特殊定制的异形材料，下料后通过工装定位即可完成拼焊，加工工序简单，普通的钣金焊接车间即可完成生产，不需要特殊的加工设备，能够有效控制生产制造成本，适合批量加工应用。横竖筋条的交叉节点焊接位置都做了工艺优化，避免焊接时出现焊穿、变形的问题，焊接完成后仅需简单打磨即可达到表面平整的要求，后续如果需要做表面防腐处理，无论是镀锌、喷塑还是喷漆，均匀的网格结构都能让表面处理层均匀覆盖，不会出现处理死角，提升构件的防腐耐用性能，延长在潮湿、多尘等恶劣工况下的使用寿命。
