PCB板载THT安装BNC同轴连接器结构

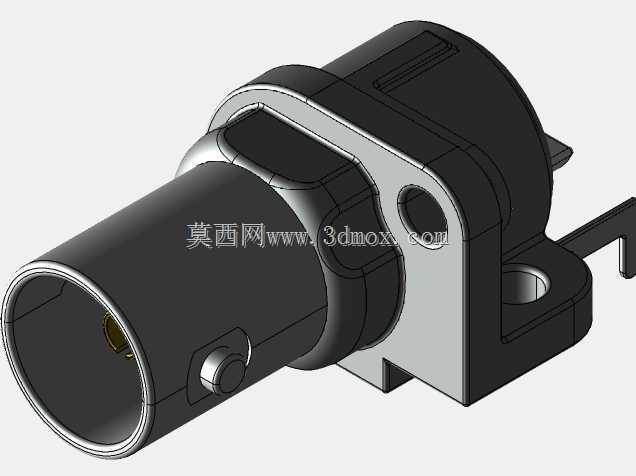

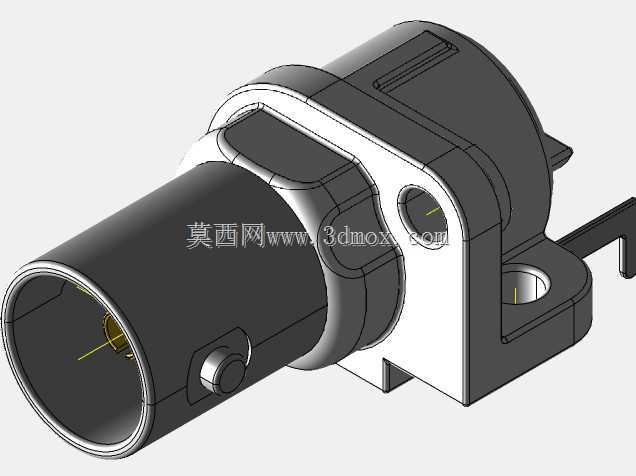

　　在射频测试设备、视频监控前端板卡、工业通讯信号传输模块的硬件设计环节，板载同轴连接器的选型与结构适配直接决定信号链路的连接可靠性与阻抗匹配表现，这款BNC型板载连接器正是针对PCB直插安装场景开发的接插部件，日常选型中常被用于需要频繁插拔同轴线缆的板端接口位置，比如示波器前端输入通道、模拟视频信号采集板、工业控制总线的同轴信号转接节点，相比板端贴片式BNC接口，THT通孔插装的结构在抗插拔冲击力上表现更优，能承受日常运维中反复插拔线缆带来的机械应力，避免焊盘脱落导致的接口失效问题。从结构设计逻辑来看，这款连接器采用金属外壳与绝缘基座组合的结构，金属外壳部分承担屏蔽与机械固定的双重作用，侧面延伸出的带安装孔法兰边，

　　除了插装引脚的焊接固定外，可通过额外的螺丝将连接器主体锁附在PCB板上，进一步强化大外力插拔时的结构稳定性，避免插针受力变形影响接触性能；内部的接触端子采用适配标准BNC公头的弹性接触结构，保证插合后中心导体的接触电阻稳定，外壳与PCB板上的接地焊盘连通后，可形成连续的屏蔽腔体，降低外界电磁干扰对内部传输信号的影响，适配常见的50Ω或75Ω阻抗的同轴传输场景。在安装边界的尺寸控制上，这款连接器的总长控制在29.69mm，宽度方向尺寸为16.4mm，垂直于PCB板面的高度为13.4mm，设计建模时需要提前在PCB上预留对应的插装孔位，中心信号针的孔径、两侧接地引脚的孔位间距需要和连接器引脚公差匹配，

　　法兰边上的两个固定孔位要对应PCB上的金属化安装孔，焊接时可同时实现接地连通与机械加固；建模过程中需要注意连接器插入口的倒角尺寸，保证公头插入时的导向顺畅，避免插合过程中出现卡滞、刮伤公头外壳的问题，同时要预留足够的板上空间，保证BNC公头尾部的同轴线缆弯折半径不会和周边板上元件产生干涉，尤其是在高密度布局的板卡上，接口周边3mm范围内尽量避免布置过高的元件，防止线缆插装时和周边元件产生磕碰。在实际工程应用中，这类板载BNC连接器的建模精度直接影响结构件与板卡的装配适配度，比如设备外壳上的接口开孔位置，需要完全匹配连接器伸出面板的位置与尺寸，若建模时尺寸偏差过大，会出现外壳开孔和接口不对中、公头无法完全插合的问题；

　　同时建模时需要还原连接器的卡扣结构细节，BNC接口的旋锁卡槽位置尺寸要符合行业通用标准，保证不同厂商的标准BNC公头都能顺利旋入锁紧，不会出现锁止失效、接触不良的问题。绝缘基座部分的建模要注意引脚的定位精度，插装引脚的伸出长度要匹配PCB板厚与波峰焊的工艺要求，过长的引脚会在焊接后需要额外剪脚工序，过短则会导致焊锡浸润不足影响焊接强度，金属外壳的壁厚设计要兼顾屏蔽性能与整体重量，过薄的外壳在多次插拔后容易出现变形，导致接口松动接触不良，过厚则会增加不必要的成本与板上占用空间。在信号传输相关的结构设计上，中心接触件的同轴度是建模时需要重点关注的参数，若中心针与外壳的同轴度偏差过大，会导致传输链路的阻抗不连续，在高频信号传输时出现信号反射、插入损耗增大的问题，影响信号传输质量；连接器尾部的引脚排布要适配常规PCB布线的间距要求，接地引脚的位置要尽量靠近信号引脚，缩短信号回流路径，降低信号传输过程中的串扰与辐射。
