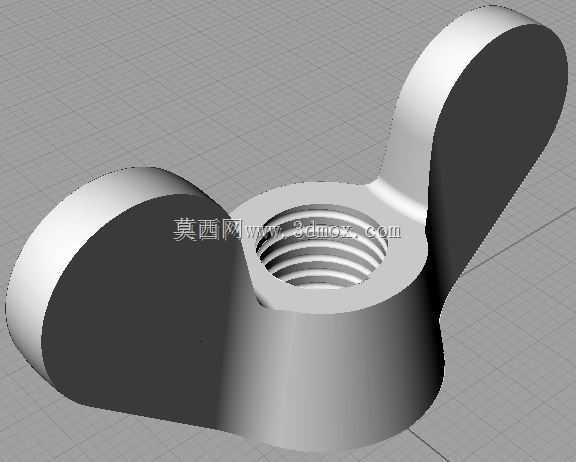

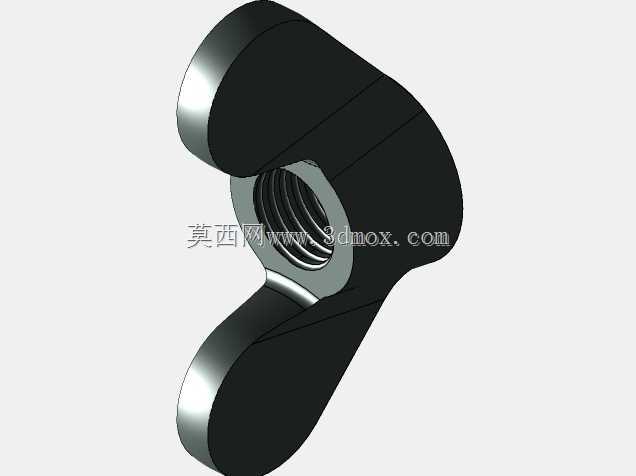

M10规格蝶形翼形护墙板连接螺母

　　在各类需要频繁手动拆装、无需借助工具即可完成锁紧与松脱的机械连接、工装夹具、护墙板装配场景中，蝶形翼形螺母是应用极为广泛的一类紧固件，这款M10规格的翼形护墙板连接螺母，正是针对护墙板快速装拆、低压管路附件紧固、小型设备外板免工具维护等场景开发的结构件。从实际使用场景来看，这类螺母常出现在需要定期开启的设备护罩、可拆卸式防护墙板、展会临时搭建的展架护板、小型机电设备的外壳紧固位置，相比普通六角螺母，它不需要搭配扳手使用，操作人员直接用手指捏住两侧翼片即可施加足够的拧紧力矩，在检修空间狭窄、无法放入扳手的安装位置，这类结构的优势尤为突出。

　　从功能特性上看，这款螺母采用一体式锻压成型结构，中间的螺纹部分为标准M10公制粗牙螺纹，螺纹精度满足普通连接级的公差要求，能够与常规M10外螺纹螺栓、螺柱顺畅旋合，不会出现卡滞或滑牙问题。两侧的翼片做了大圆弧过渡处理，边缘没有尖锐的冲压毛刺，手动拧动时不会划伤操作人员的手部，翼片的展开宽度经过反复验证，既保证了人手捏持时有足够的力臂长度，不需要施加过大的指力就能达到可靠的锁紧力矩，又不会因为翼片过大占用过多安装空间，避免与周边相邻的零部件产生干涉。螺母的基体与翼片连接位置做了加厚的圆角过渡，没有应力集中的尖角结构，在反复拧紧、松脱的受力过程中，不会出现翼片从根部断裂的问题，能够承受日常手动操作带来的交变载荷。

　　在设计思路上，这款螺母没有采用额外的拼接结构，整体为单一金属材质成型，避免了拼接位置容易松动、强度不足的缺陷。螺纹孔的深度经过匹配计算，能够保证与M10螺栓旋合时拥有足够的啮合牙数，满足常规静载连接下的强度要求，不会因为螺纹啮合长度不足导致螺纹脱扣。翼片的外形采用符合人体工学的弧形轮廓，捏持面的弧度贴合手指指腹的形态，长时间操作也不会产生明显的压痕，相比平直翼片的蝶形螺母，操作手感有明显提升。在安装边界上，这款螺母的整体高度适配常规护墙板的安装间隙，螺纹孔下端的支撑面为平整的环形接触面，拧紧时能够与被连接件表面均匀贴合，不会出现偏载导致的锁紧力不足问题，安装时不需要额外搭配平垫即可保证足够的接触面积，当然如果被连接件为软质材料，也可以搭配平垫分散压应力，避免压伤护墙板表面。

　　从实际选型适配的角度来说，这款螺母适合用于连接受力不大、需要频繁拆装的部位，不适合用于大载荷、强振动的重载连接场景，在大振动工况下如果需要使用这类免工具螺母，还需要额外搭配防松垫圈或者螺纹胶来避免松脱。在护墙板安装场景中，这类螺母可以实现护板的快速拆卸，设备检修时不需要携带额外工具，直接手动拧下螺母即可拆下护板，大幅提升日常维护的效率，尤其是在高空作业、工具携带不便的场景下，这种免工具操作的特性能够有效降低作业难度，减少工具掉落的安全风险。螺母的整体外形没有多余的凸起结构，安装完成后外露的翼片轮廓流畅，不会勾挂周边的线缆或者操作人员的衣物，在设备外露位置使用时也能保持相对整洁的外观，不会像外六角螺栓螺母那样有尖锐的棱角容易造成磕碰伤害。在三维建模过程中，这类零件的建模重点在于翼片与基体过渡位置的曲面处理，既要保证过渡位置的强度，也要保证曲面的顺滑，避免出现建模棱角导致后续3D打印或者机加工时出现应力集中问题，螺纹部分采用标准螺纹牙型建模，能够直接用于装配干涉检查，验证与配套螺栓的旋合行程是否满足安装要求，也可以直接导入装配体中验证安装空间是否足够，避免实际装配时出现翼片与周边零件碰撞的问题。
