通用电气车用轻量化发动机固定支架

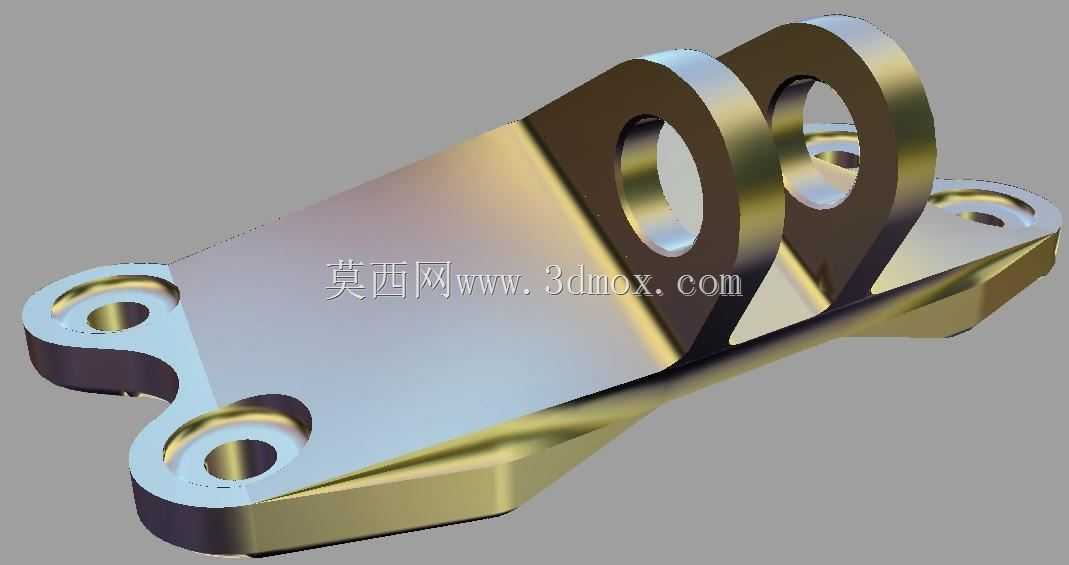

　　在动力总成配套的安装结构设计中，发动机支架承担着连接动力单元与车身/机架、阻隔运行振动、保障装配定位精度的核心作用，这类零件的设计合理性直接影响动力系统的运行稳定性与NVH表现。这款支架采用对称式双翼布局，主体为一体化冲压/铣削成型的金属结构，两侧共设置四个同轴度经过严格校准的圆形安装孔，孔位周边做了加厚翻边处理，既可以提升螺栓连接的接触面积，避免长期受载后出现孔位变形、螺栓滑牙的问题，也能分散安装点的应力集中，抵消发动机运行过程中产生的多方向交变载荷。

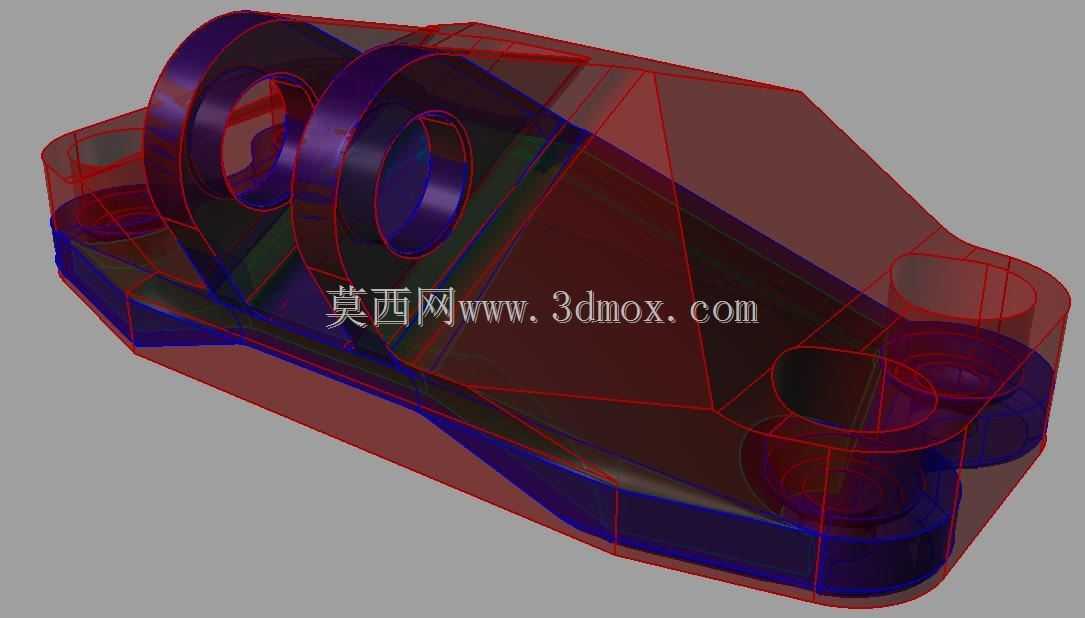

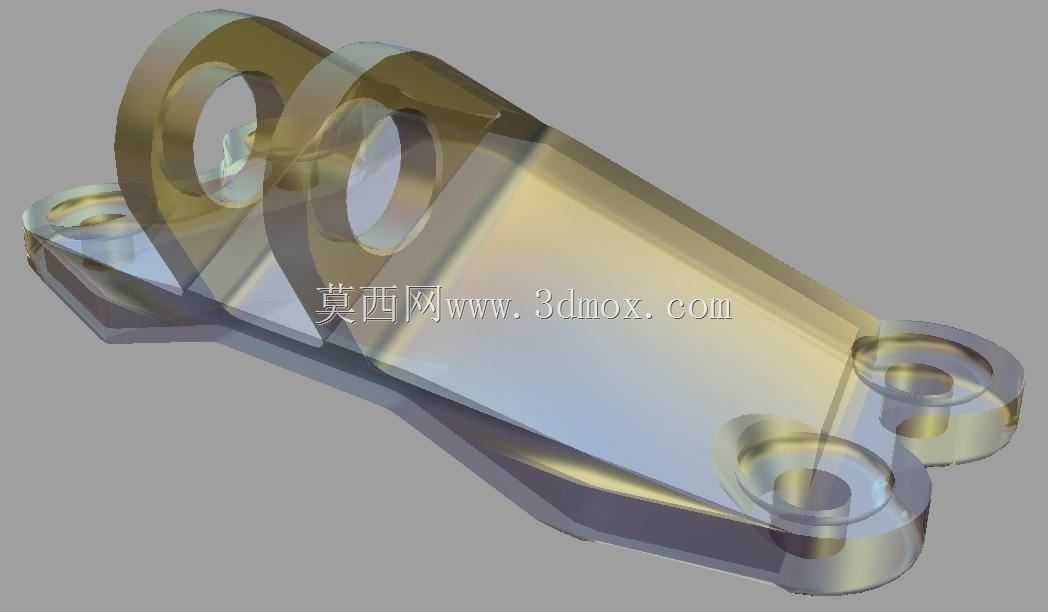

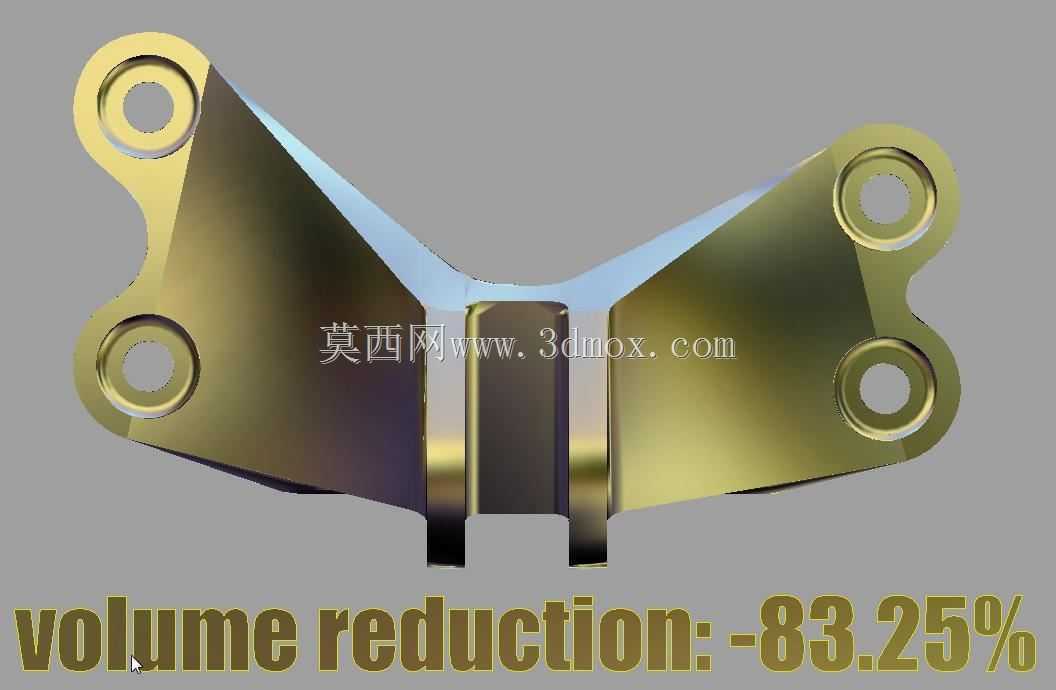

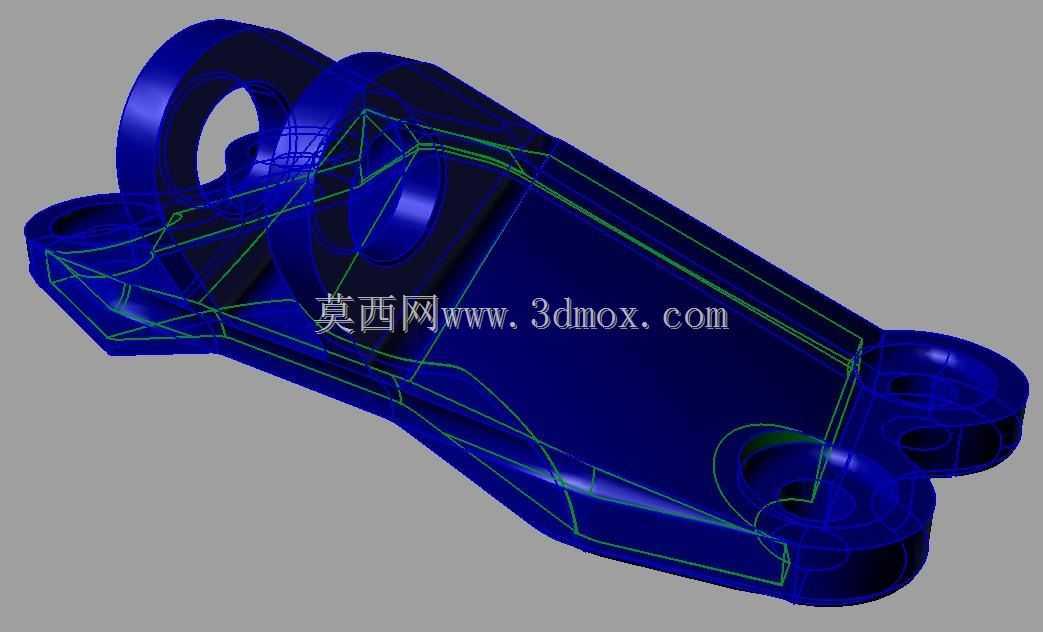

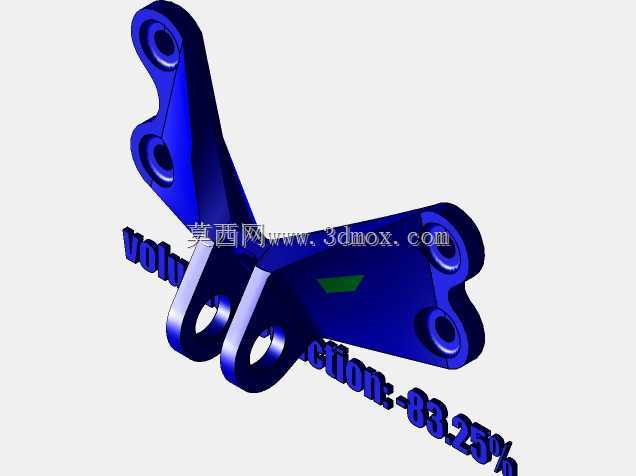

　　从结构优化的角度看，这款支架在保证结构强度的前提下做了大比例的材料去除设计，整体体积压缩幅度超过八成，这种拓扑优化后的结构并非盲目减重，而是通过有限元受力分析，在应力传递的主路径上保留足够的材料厚度，在非受力区域做挖空、减薄处理，既降低了零件自身重量，减少动力总成的整体簧下/搭载质量，也能优化振动传递路径，避免刚性连接带来的振动直接传导至搭载平台。支架中部的凸起定位台是核心的装配基准面，设计时严格控制了该面的平面度与位置公差，安装时可以直接与发动机侧的定位凸台贴合，保证装配时的定位精度，减少装配累积误差，两侧的翼板按照受力方向做了倾斜角度设计，刚好匹配发动机与安装基座之间的空间夹角，不需要额外加装调整垫片就能完成装配，大幅提升现场装配效率。

　　实际应用场景中，这类支架多用于小型乘用车辆、通用动力设备的发动机固定场景，安装时四个安装孔分别对应基座上的预装螺栓位，中部定位台与发动机壳体的对应安装面贴合后，按照规定扭矩锁紧连接螺栓即可完成固定。设计过程中需要重点校核几个边界条件：首先是安装孔的中心距公差，必须与对接件的孔位公差匹配，避免出现装配干涉；其次是支架的整体高度与翼板倾斜角度，要严格适配发动机与安装基座之间的空间间隙，避免运行过程中支架与周边的管线、壳体发生运动干涉；再者是支架的固有频率，需要避开发动机怠速与常用工况下的振动频率区间，防止运行过程中出现共振问题，导致支架疲劳断裂、螺栓松动。

　　从结构细节来看，支架所有的棱边都做了圆角过渡处理，避免应力集中导致的疲劳失效，安装孔的内壁做了粗糙度控制，保证螺栓穿装时的顺畅度，同时与螺栓垫片的接触端面保持平整，避免锁紧时出现垫片偏斜、预紧力不均的问题。和传统的铸造支架相比，这种经过拓扑优化的成型支架重量更轻，材料利用率更高，在同等载荷条件下的结构强度完全满足使用要求，同时生产环节的材料损耗更低，更适配当下动力系统轻量化的设计趋势。在三维建模过程中，这类零件需要重点把控安装孔的位置度、定位基准面的形位公差、各受力截面的厚度参数，建模时可以先通过拓扑仿真得到初步的受力结构，再结合实际安装空间做工艺性修正，保证最终的零件既满足力学性能要求，也符合加工、装配的工艺需求，避免出现设计出来的结构无法加工、或者装配时与周边部件干涉的问题。
