带环形加强筋的波纹式管状卡扣结构

　　这类带环形凸筋的管状卡扣，在民用给排水、农用灌溉管网、小型气动设备布管、家电内部管路排布场景里都有大量应用，和普通光滑管卡不同的是，它本身是套在管路对接位置外侧的锁紧构件，不是靠单侧抱紧力固定，而是通过内壁和管外壁波纹的咬合，实现两段管路对接后的轴向防脱，同时兼顾对接位置的密封压紧作用。

　　从实际使用的工况来看，这类卡扣大多用在壁厚1-3mm的柔性管路对接场景，比如PVC波纹穿线管的对接、农用PE输水软管的延长对接、小型空压机的PU气管快速接头上的锁紧套，甚至部分家用吸尘器的吸尘管对接段也会用到类似结构。设计的时候首先要考虑的是管路的插拔力和锁紧力的平衡：如果环形筋的凸起高度太高，管路插装的时候阻力太大，现场装配的时候工人很难徒手把管子插到位，要是强行敲装还容易把管端撑裂；如果凸起高度太低，咬合量不够，管路通压之后很容易从对接位置脱开，尤其是输水或者输气的管路，内部有0.2-0.6MPa的压力的时候，轴向脱出力会直接作用在卡扣上，筋位的咬合深度直接决定了连接可靠性。

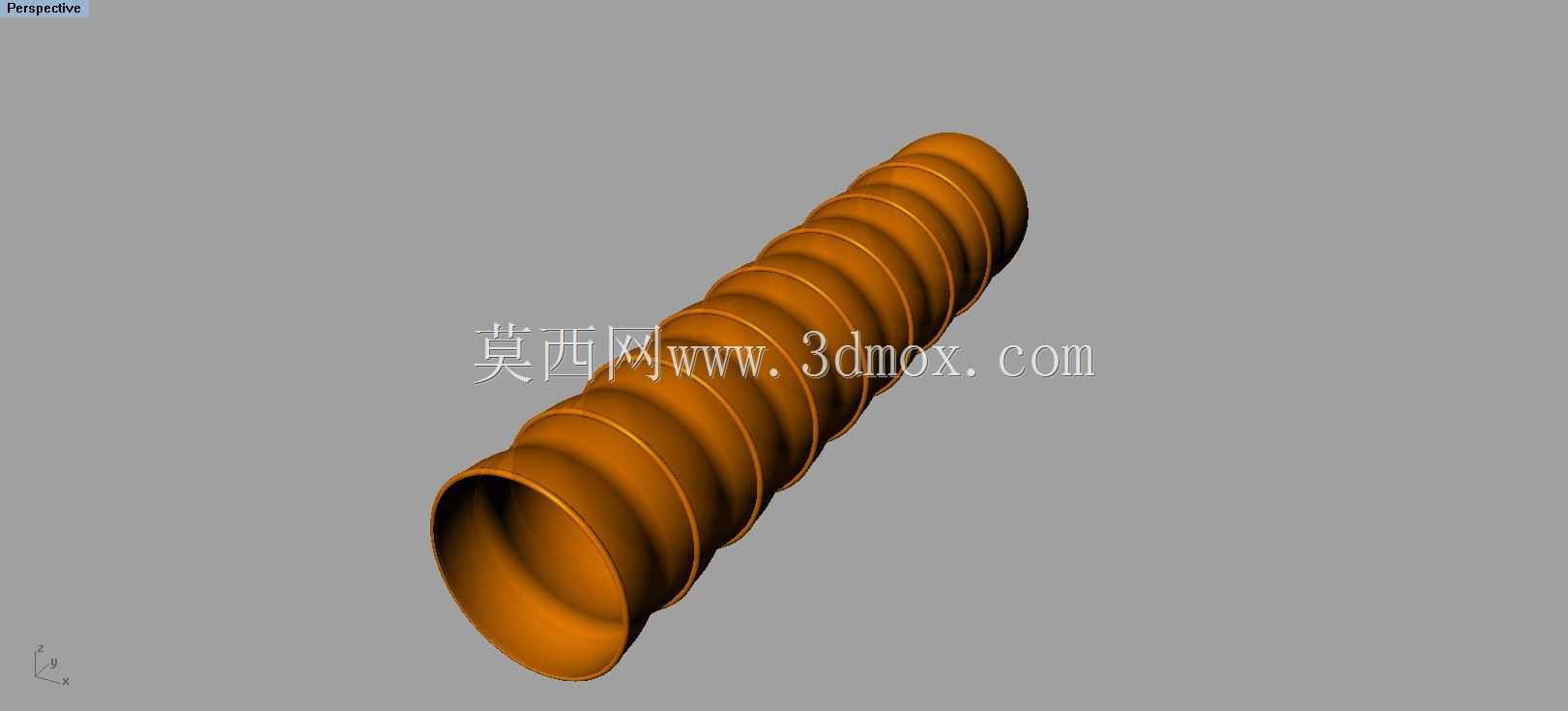

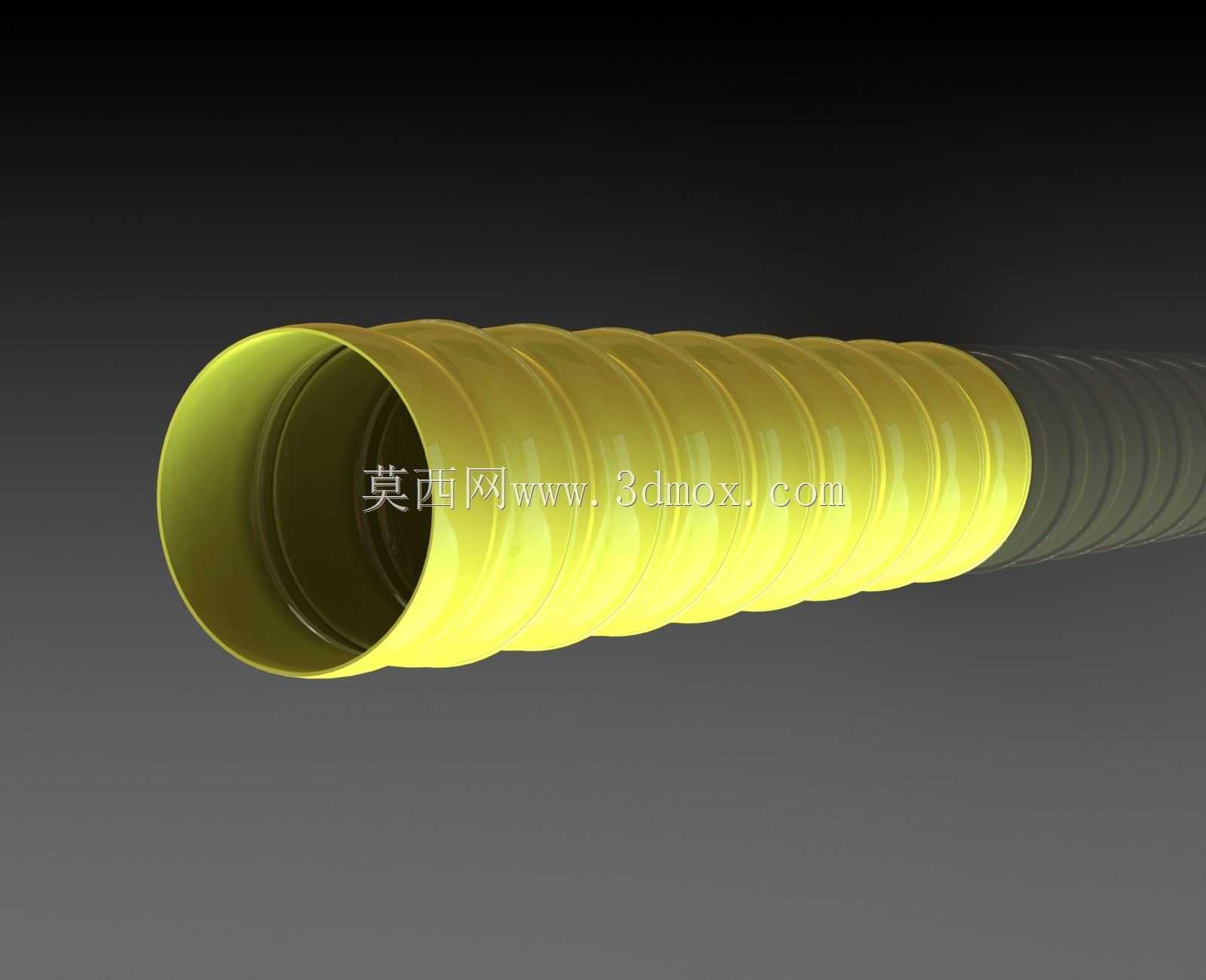

　　结构设计上，整根卡扣采用等壁厚的回转体结构，整体长度根据适配的管路通径调整，一般是适配管外径的1.2-1.8倍，保证有足够的咬合长度分散应力。外壁的环形凸筋和内壁的咬合槽是一一对应的，这种等距环形结构一方面是加强卡扣本身的环向刚度，避免锁紧的时候卡扣被撑得发生塑性变形，另一方面内壁的凹槽刚好可以嵌入管路外壁的波纹凸起，形成多道环形的咬合面，比单道凸筋的抱紧力高40%以上，还能在对接的时候让密封圈在筋位之间的槽位里均匀受压，不会因为管路窜动导致密封圈移位漏水漏气。

　　安装边界上要注意，这类卡扣的内径和适配管路的外径是过盈配合，过盈量控制在0.3-0.8mm之间，根据管路材质的硬度调整：如果是偏软的PVC或者PE软管，过盈量可以取大一点，靠材料本身的弹性实现抱紧；如果是偏硬的PP或者ABS硬管，过盈量要适当减小，避免装配的时候卡扣被撑裂。卡扣的两端都做了15度的导入倒角，倒角长度大概是壁厚的1/2，这样管路插装的时候可以顺着倒角顺利滑入卡扣内部，不会被卡扣端面的锐边刮伤管壁，长期使用的时候也不会因为管壁被刮出缺口导致应力开裂。

　　从受力角度分析，当管路内部通压产生轴向推力的时候，每一道环形筋都会承担一部分轴向载荷，应力会沿着环形筋均匀分散到整个卡扣的环向，不会出现局部应力集中的情况，比那种单侧开口的抱箍式管卡受力更均匀，不会因为螺栓锁紧力不均导致局部压坏管壁。另外这种全周包裹的结构，还能对对接位置的管路起到保护作用，避免管路被外部的尖锐物体磕碰破损，在户外布设的管网里，还能减少紫外线对接位置密封圈的直接照射，延缓密封圈的老化速度。

　　建模的时候要注意环形筋的过渡圆角，筋位和主体管壁连接的位置要做R0.5-R1的圆角过渡，不能做成直角连接，不然注塑或者压铸的时候这个位置容易出现应力集中，受力的时候容易从筋根位置断裂。筋位的截面采用梯形结构，靠近卡扣主体的根部宽度大于顶部宽度，这样既可以提高筋位本身的抗剪切强度，又能在管路插拔的时候起到导向作用，不会因为筋位太尖锐刮伤管路外壁。如果是用在有振动的工况下，比如气动设备的气管对接，卡扣的材质一般选用增韧尼龙或者聚丙烯，本身带有一定的弹性，可以吸收管路传递的振动，不会因为长期振动导致卡扣松动脱落；如果是用在静态的给排水场景，用普通硬质PVC就可以满足强度要求，成本也更低。

　　实际选型的时候，首先要确认适配管路的外径和波纹间距，卡扣内部的凹槽间距必须和管路外壁的波纹间距完全匹配，不然装配的时候凹槽对不上波纹，不仅插装阻力大，锁紧之后也达不到预期的防脱效果。卡扣的壁厚要根据使用压力调整，压力越高的场景，壁厚要适当增加，避免内部压力把卡扣撑胀变形导致咬合失效。另外要注意安装的时候，两段管路的对接端要插到卡扣的中间位置，保证两段管路都有足够的咬合长度，不能只把一端插到底另一端只进去一小截，不然受力短的那一端很容易脱开。
