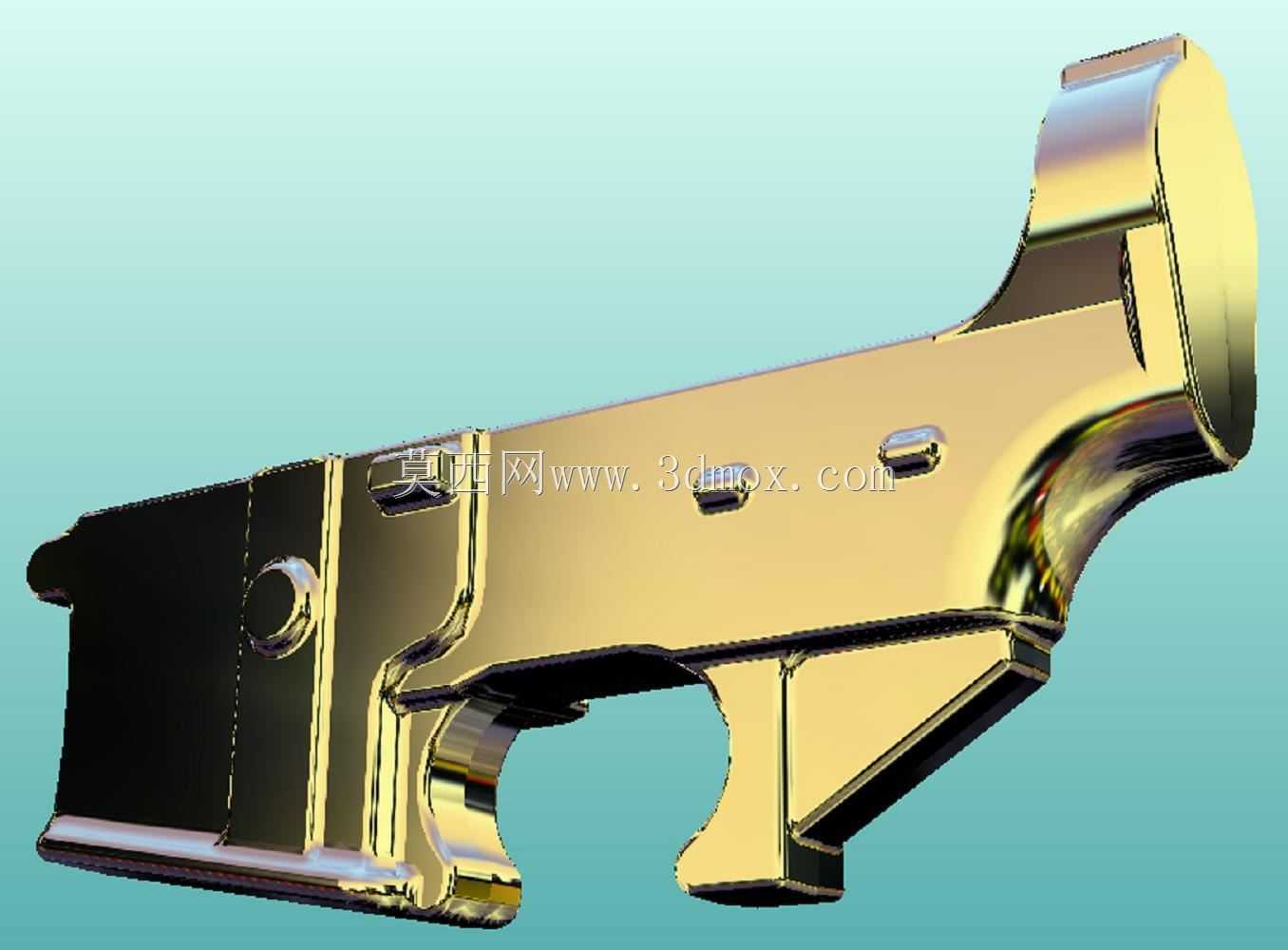

柯尔特M16A1锻造接收器封闭多曲面结构

　　在轻武器制造与精密五金加工领域，枪械核心承力构件的曲面封闭性直接决定后续加工的良率与成品的结构强度，本次呈现的柯尔特M16A1锻造接收器结构，完全围绕CNC精加工的前置需求完成曲面构建，所有曲面衔接处均做了连续相切过渡处理，不存在破面、重叠面、非流形几何等会导致CAM编程报错的问题，计算精度控制在微米级，完全适配五轴加工中心的走刀路径规划要求。从实际应用场景来看，该构件是M16A1自动步枪的核心承载基体，需要完成自动机组件的往复运动导向、击发机构的定位安装、枪管节套的过盈配合连接、枪托与护木的接口固定等核心功能，设计过程中首先明确了各安装接口的边界尺寸：枪管安装位的同轴度公差控制在0.02mm以内，

　　确保枪管装配后与自动机运动方向的平行度符合射击精度要求；快慢机安装孔、扳机销轴孔的位置度公差严格匹配军用标准，保证击发机构动作的可靠性，不会出现卡滞、滑机等安全隐患；弹匣插口的尺寸边界完全适配标准STANAG弹匣的插拔公差，避免出现弹匣供弹不畅、脱落等问题。设计思路上没有采用常规的拼接面建模方式，而是以锻造毛坯的近净成形轮廓为基础，先构建整体封闭的实体曲面，再逐步切除各安装位的加工余量，这样的建模逻辑完全匹配实际生产流程：先通过锻造工艺获得接近成品外形的毛坯，减少后续CNC加工的材料去除量，降低加工成本同时提升构件的金属纤维连续性，让整体结构强度比切削加工的整块坯料高出30%以上。从外形尺寸与安装边界来看，该接收器的整体长度、高度、

　　宽度尺寸完全符合M16A1的原版尺寸规范，尾部的枪托连接螺孔位置、前端的护木固定卡槽尺寸、抛壳窗的轮廓边界均与原版构件完全一致，不需要额外做尺寸修正即可直接用于复刻加工；曲面部分的壁厚控制在2.5mm-4mm之间，既保证了构件在承受击发冲击力时的结构强度，又尽可能控制了整体重量，避免枪械整体重心过于靠前影响据枪稳定性。在实际生产验证环节，该封闭多曲面结构可以直接导入CAM软件生成加工路径，不需要额外做几何修复，粗加工阶段采用大进给铣削去除锻造毛坯的氧化层与多余余量，半精加工阶段对各安装面做留量处理，精加工阶段针对曲面部分采用球头刀做高速铣削，保证曲面的表面粗糙度达到Ra1.6以下，后续经过阳极氧化处理后即可完成成品装配。

　　需要注意的是，该结构的所有棱角处均做了R0.5-R1的圆角过渡，既避免了热处理过程中的应力集中导致的开裂问题，也能消除加工后的锐边划伤操作人员的风险；自动机运动的导轨面与曲面主体的衔接处做了0.2mm的退刀槽设计，保证精加工时刀具可以完整加工出导轨平面，不会出现接刀痕影响自动机的往复运动顺畅度。对于从事精密五金加工、轻武器复刻、非标机械构件设计的从业者来说，这种基于实际加工工艺反向构建封闭多曲面的建模思路，完全可以迁移到其他复杂承力构件的设计中，尤其是需要通过锻造+CNC工艺组合生产的零件，先构建整体封闭曲面再做特征切除的方式，能大幅减少后期几何修复的工作量，同时保证模型与实际生产工艺的匹配度，避免出现设计模型无法落地生产的问题。
