Viper8喷气发动机电控燃油切断阀结构

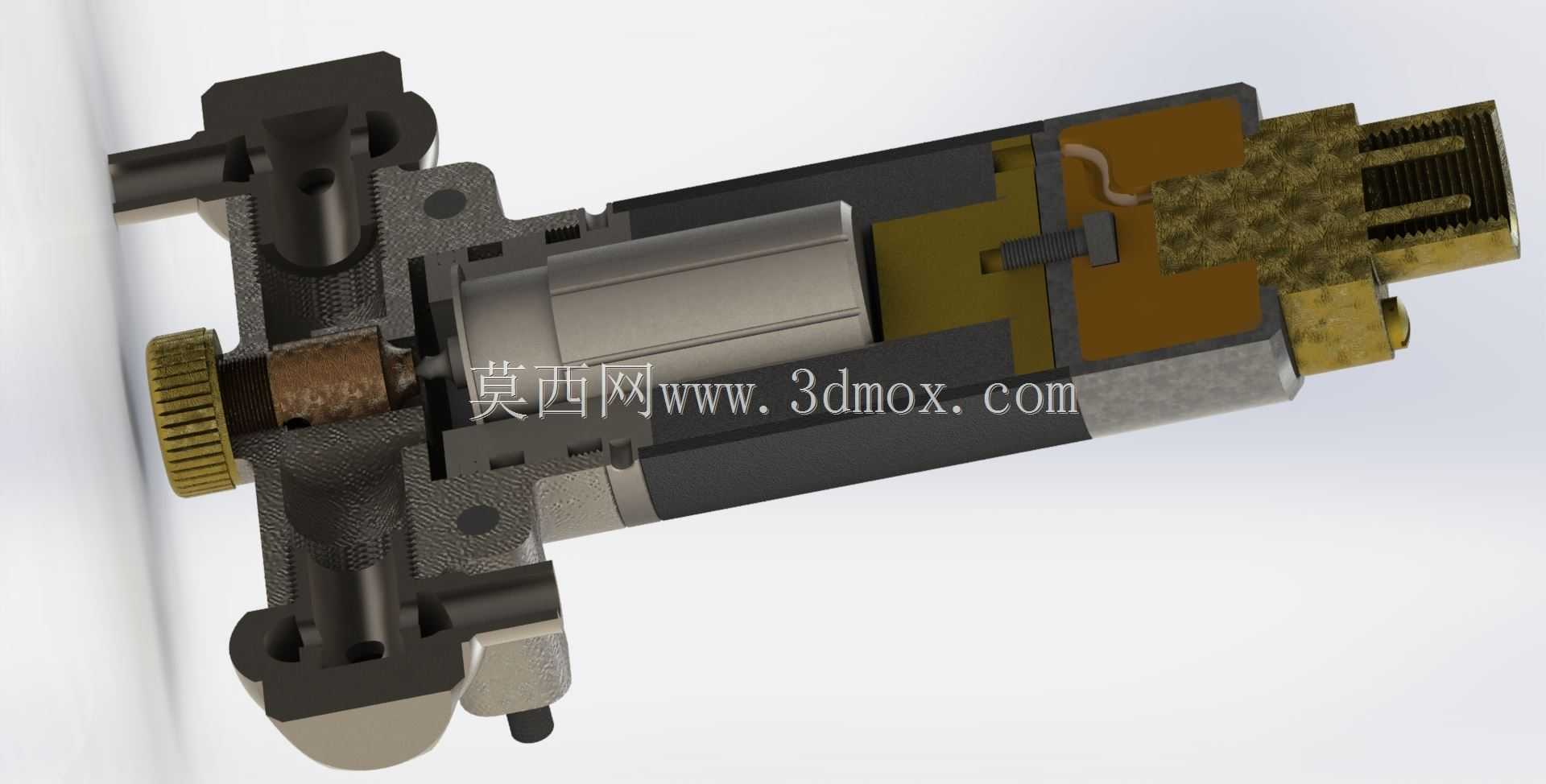

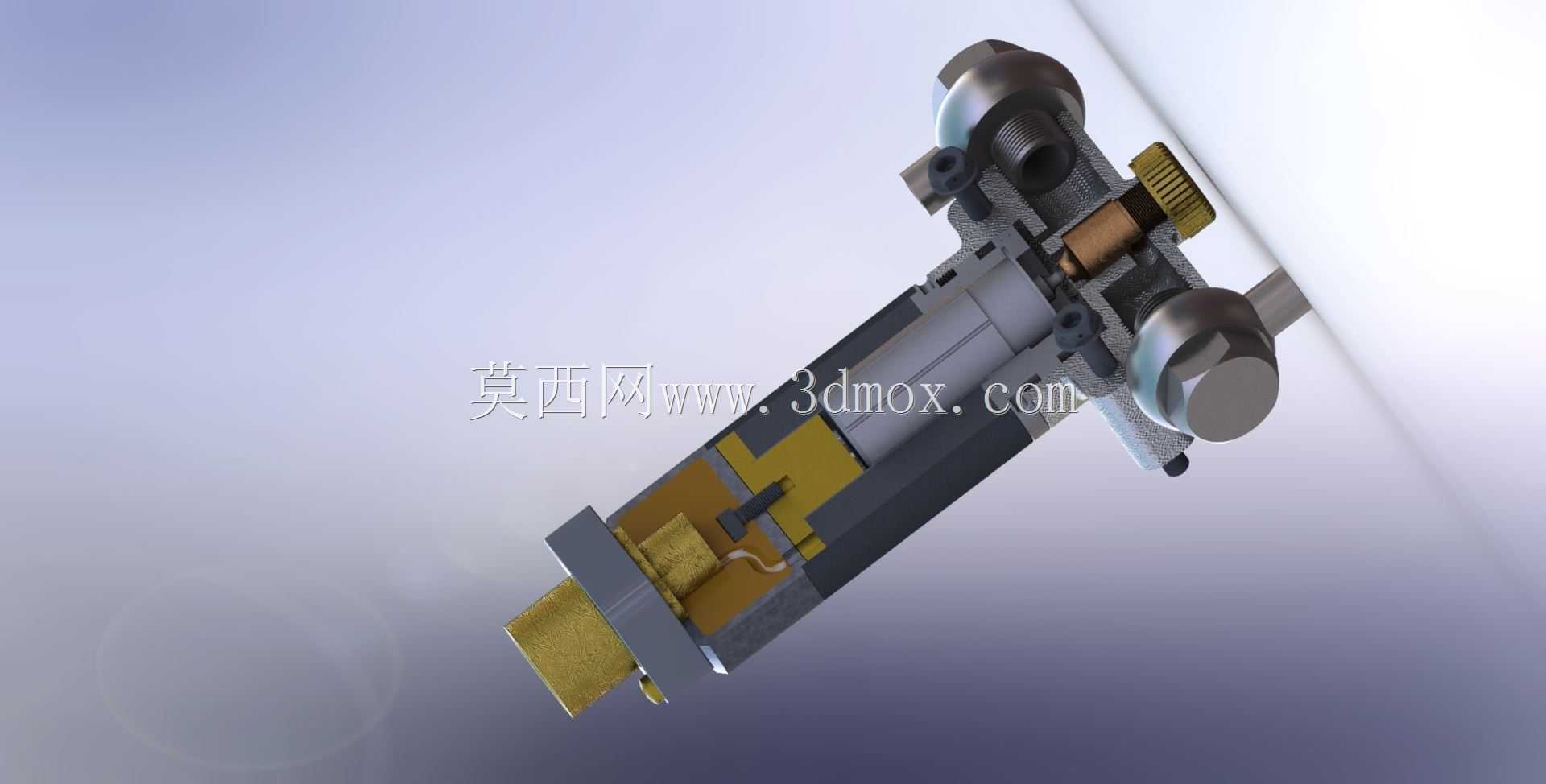

　　在航空动力装置的燃油供给回路中，这类电控燃油切断阀是保障运行安全的核心执行部件，通常接入发动机灭火系统的联动控制链路，当出现火情、超转、超温等紧急工况时，可快速切断燃油供给，阻断燃料输送路径，避免故障扩大。从结构剖面能清晰看到，该阀采用电磁驱动作为核心动力源，线圈通电后产生的电磁力推动内部阀芯动作，克服复位弹簧预紧力完成流道的通断切换，断电状态下弹簧推动阀芯复位，自动切断燃油通路，属于常闭型切断结构，符合航空安全设计的失效保护原则。阀体的进油端设置了外螺纹连接接口，可直接对接燃油管路的标准接头，出油端与发动机燃油分配管路连通，安装时需注意接口的密封面形式，采用适配的金属密封垫保证高压燃油下的密封性能，避免渗漏风险。

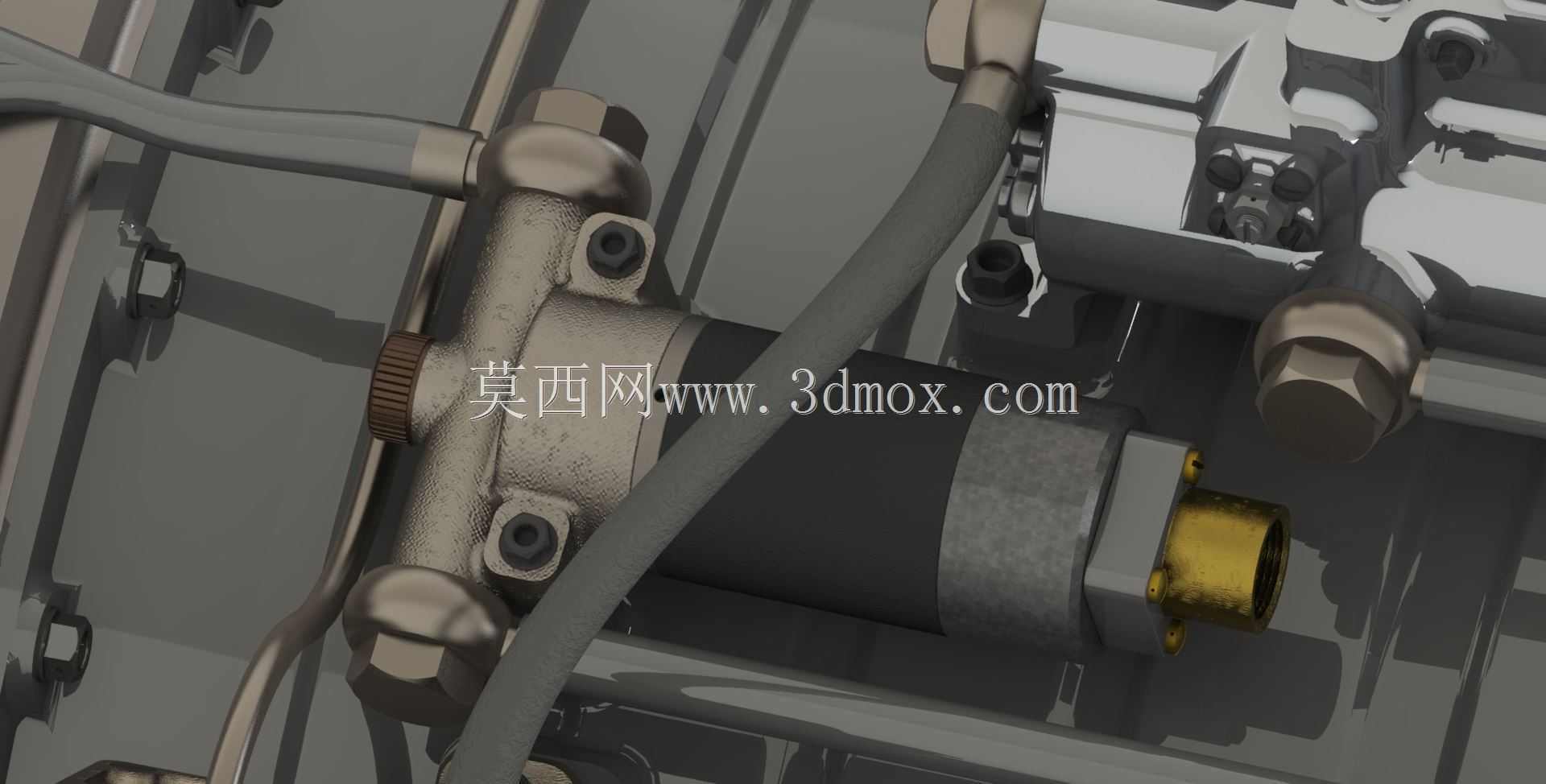

　　整体结构沿轴向布局，电磁驱动段位于阀体中部，线圈组件封装在金属壳体内，可隔绝燃油介质的侵蚀，同时降低外部电磁信号对驱动回路的干扰；阀芯与阀套采用精密间隙配合，配合面经过研磨处理，既保证阀芯动作的顺畅性，又能减少燃油内泄量，提升切断动作的响应速度。阀体侧部设置的安装凸台带有定位销孔与安装螺孔，可将阀整体固定在发动机附件机匣的指定安装位，安装边界需预留足够的接线空间与管路操作空间，避免与周边附件产生干涉，日常维护时可直接拆卸阀体检修，无需拆解周边管路总成。该阀的流道设计经过流场优化，燃油流经时的压损控制在合理范围内，不会对发动机正常工况下的燃油供给造成额外阻力，阀芯的行程经过精准匹配，

　　全开状态下流道通径满足发动机最大工况下的燃油流量需求，切断动作的响应时间控制在毫秒级，可在紧急工况触发后快速完成断油动作。在实际应用场景中，这类切断阀除了接入灭火系统联动控制外，也可在发动机正常停车时参与燃油切断控制，与主燃油调节器的停车功能形成冗余备份，提升燃油系统的可靠性。设计过程中，所有与燃油接触的零部件均采用耐航空燃油腐蚀的金属材料，密封件选用适配航空煤油的氟橡胶材质，可在宽温度范围、宽压力波动的工况下保持稳定的密封性能与动作可靠性，阀体外部的防护结构可抵御发动机舱内的振动、油污、温度交变等恶劣环境影响，保证长期工作的稳定性。从建模细节来看，内部的线圈绕组、铁芯、复位弹簧、密封组件、连接螺纹、安装凸台等结构均做了完整还原，

　　可直接用于燃油系统的布局干涉检查、维修模拟培训、以及同类切断阀的结构设计参考，建模时的配合公差选取符合航空零部件的设计规范，各运动部件的行程与限位结构均按照实际工作逻辑设置，可直观演示阀的通断动作过程，帮助设计人员理解这类航空燃油阀的工作原理与结构布局特点。
