工业流体控制用直动式电磁阀结构

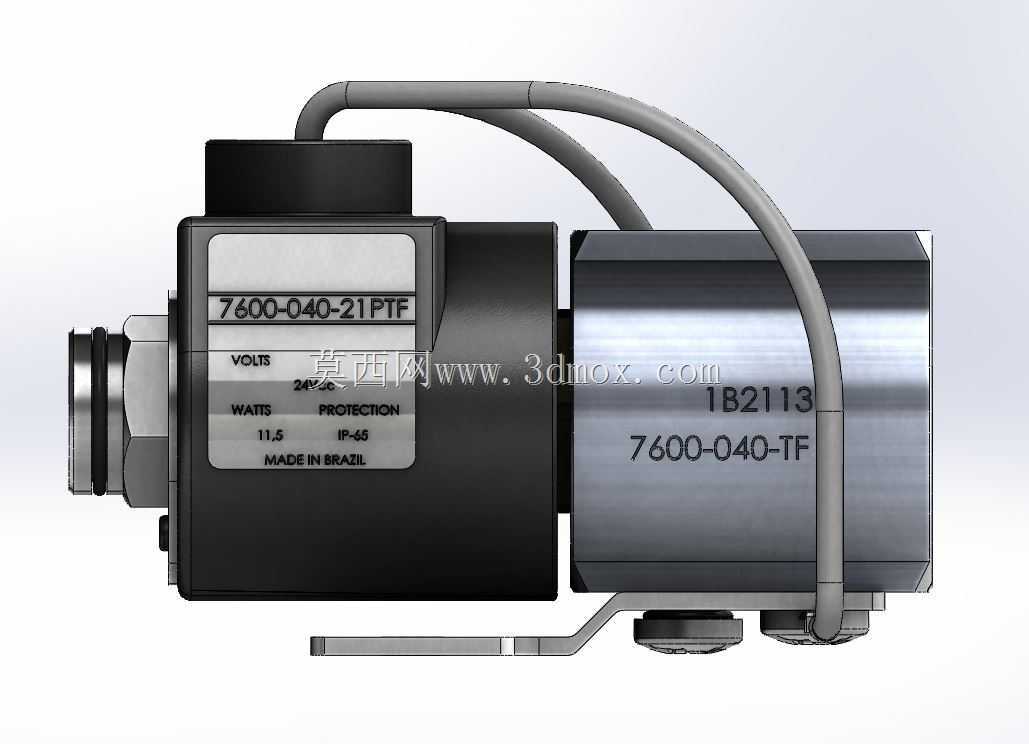

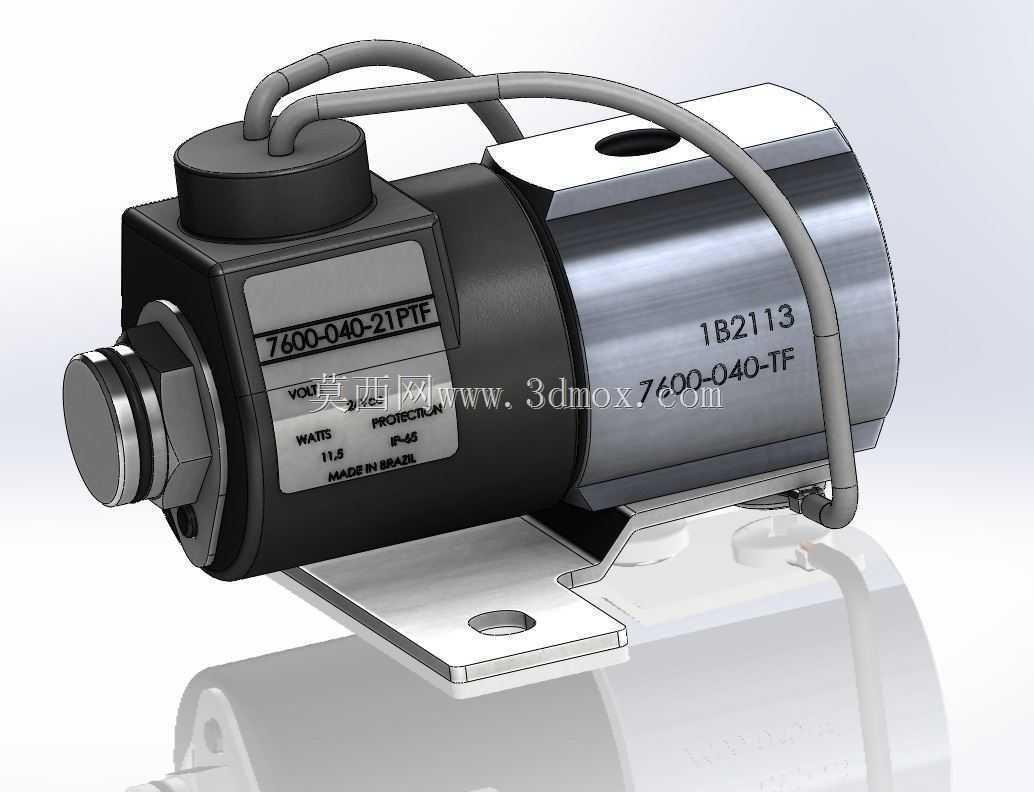

　　这款直动式电磁阀的三维结构完整还原了工业现场常用的两通流体通断控制元件的全部细节，从阀体的流道布局到电磁驱动部分的线圈封装，再到安装支架的固定孔位，都按照实际量产产品的工程尺寸做了等比例还原。在液压站、气动生产线、小型流体输送管路、燃油供给系统这类场景里，这类电磁阀是最基础也最核心的控制执行部件，不需要额外的气动或者液压驱动源，只需要通断对应规格的电信号，就能快速完成管路内介质的通断切换，响应速度可以做到几十毫秒级别，适合需要频繁启停控制的流体回路。

　　从结构设计逻辑来看，这款阀采用了分体式布局，一侧是电磁驱动的线圈组件，外壳做了金属封装来屏蔽外界电磁干扰，同时也能提升线圈的散热效率，避免长时间通电导致的线圈过热烧毁；另一侧是阀体流道部分，进出油口采用了标准的外螺纹连接形式，和常规工业管路的管接头尺寸完全匹配，不需要额外做转接件就能直接接入现有管路。线圈和阀体之间的密封结构做了多层设计，既可以防止管路内的介质渗入线圈部分造成短路，也能阻挡外界的粉尘、水汽进入阀内部的运动副，提升在复杂工况下的使用寿命。

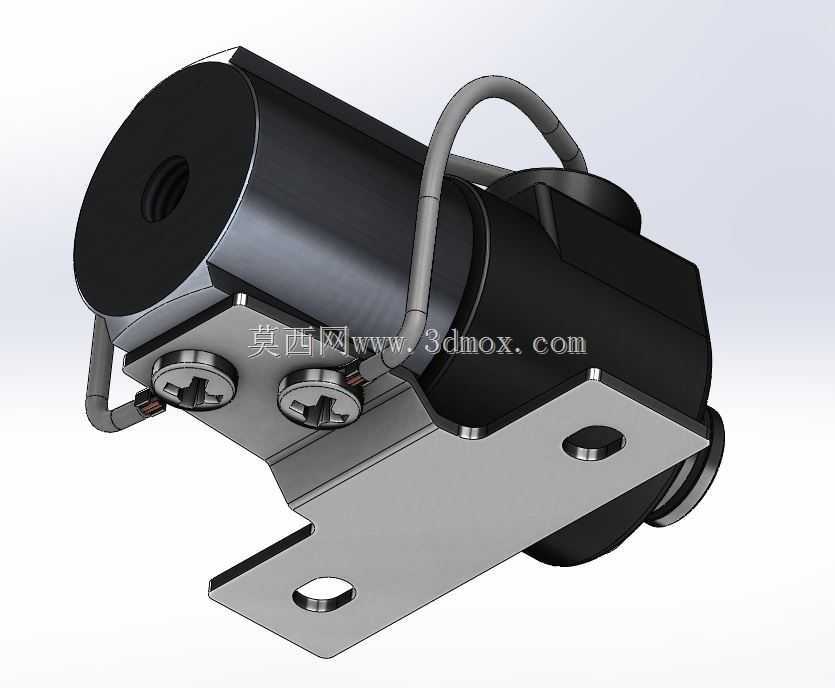

　　很多刚接触阀类选型的工程师容易忽略安装边界的问题，这款模型里完整还原了底部的L型安装支架，支架上的长圆形安装孔可以适配一定范围内的安装公差，不需要在设备安装板上做极高精度的孔位加工，降低了设备装配的难度。线圈顶部预留的走线位置做了弯管防护结构，避免设备运行过程中震动导致线缆根部反复弯折断裂，线缆的走线弧度也做了自然的弯曲处理，不会出现线缆硬折导致的内部线芯断裂问题。阀体表面的标识区域也按照实际产品做了还原，标注了阀的通径、压力等级、适用介质范围对应的标识位置，方便现场运维人员快速识别阀的参数，避免装错型号导致的回路故障。

　　在实际做设备布局的时候，这款阀的安装空间需要预留足够的接线空间，尤其是线圈侧的线缆出线方向，不能和周边的机架、其他阀件产生干涉，模型里的整体外形尺寸可以直接用来做设备的布局干涉检查，不需要再额外测量实物尺寸。阀的运动部分采用了锥面密封结构，相比平面密封的结构，在低压工况下的密封性能更好，不容易出现内泄漏的问题，适合用在对泄漏量要求比较严格的流体回路里，比如小型液压夹具的控制回路、实验室流体配比的管路系统，都能满足使用要求。另外这款阀的驱动部分和阀体部分可以单独拆分，后期维护的时候如果线圈烧毁，不需要把整个阀从管路上拆下来，只需要断开接线，拆下线圈部分的固定件就能更换，大幅降低了现场运维的时间成本，也减少了因为拆阀导致的管路介质泄漏问题。

　　从建模的细节来看，阀体上的安装倒角、密封槽的尺寸、线圈外壳的滚压封边结构都做了准确还原，甚至支架上的冲压折弯圆角都和实际冲压件的工艺参数匹配，用来做装配培训、阀类结构原理演示都非常直观，也可以直接导入到设备的整体装配模型里，完成整个流体控制回路的布局设计，不需要再重新建模，能节省不少结构设计阶段的时间。很多工程师在做阀类建模的时候容易忽略密封件的沟槽尺寸，导致后续出加工图纸的时候密封件选型不匹配，这个模型里的密封槽尺寸完全按照对应的O型圈标准设计，直接参考就能完成工程图的输出，不会出现密封件装不进去或者密封失效的问题。
