Viper8喷气发动机燃油泵驱动齿轮箱结构

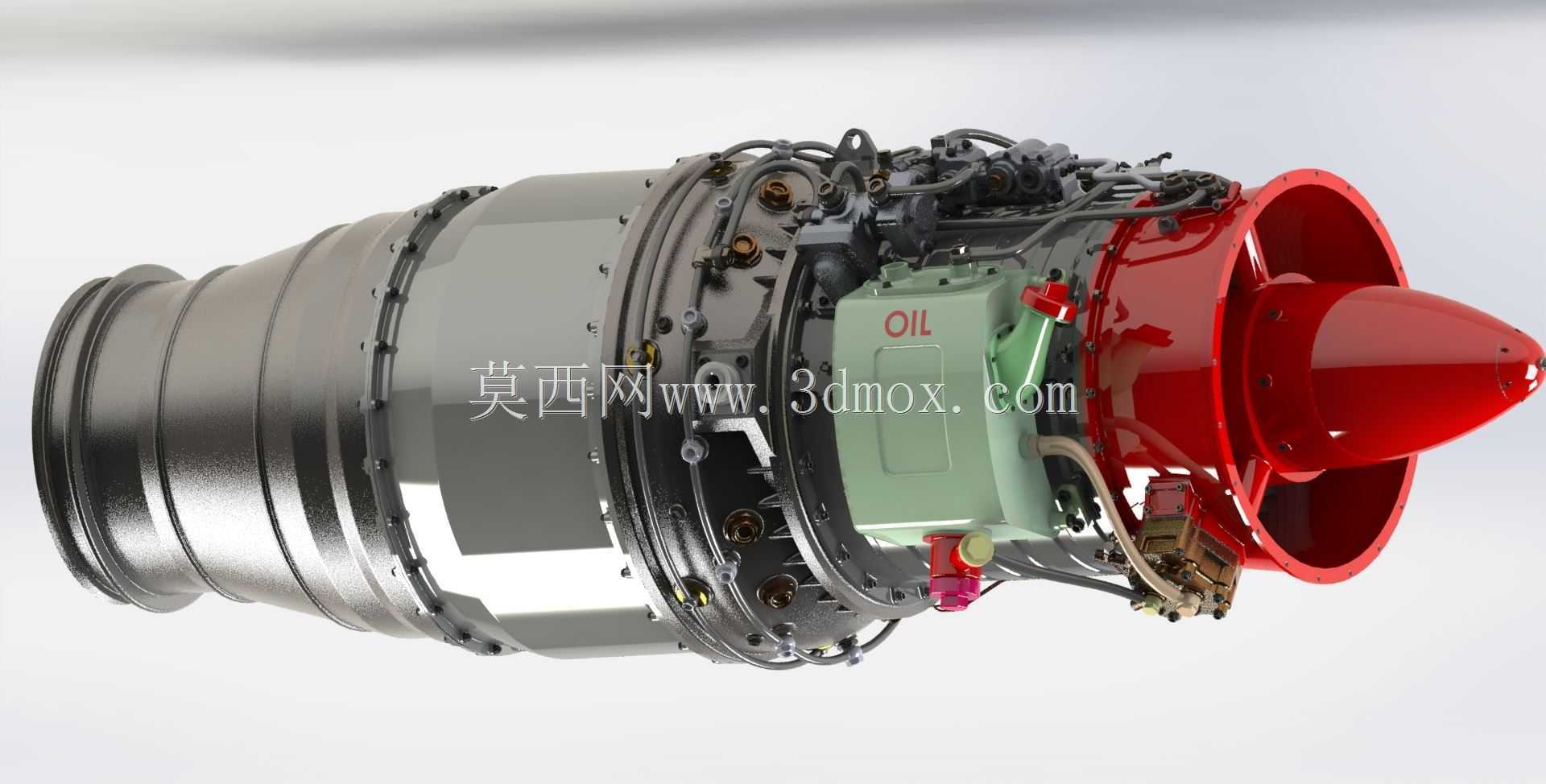

　　在航空动力配套传动系统的设计场景中，这类适配喷气发动机的燃油泵驱动齿轮箱，承担着从发动机主轴提取动力、稳定驱动燃油供给泵持续工作的核心作用，是保障发动机燃油供给压力稳定、流量匹配工况需求的关键传动部件。从实际装机应用来看，该齿轮箱安装在发动机附件传动段的机匣位置，需要在高转速、宽温度变化区间、持续振动的机载工况下长期可靠运行，其传动精度直接影响燃油泵的供油稳定性，进而关联发动机的推力输出稳定性与工况响应速度。

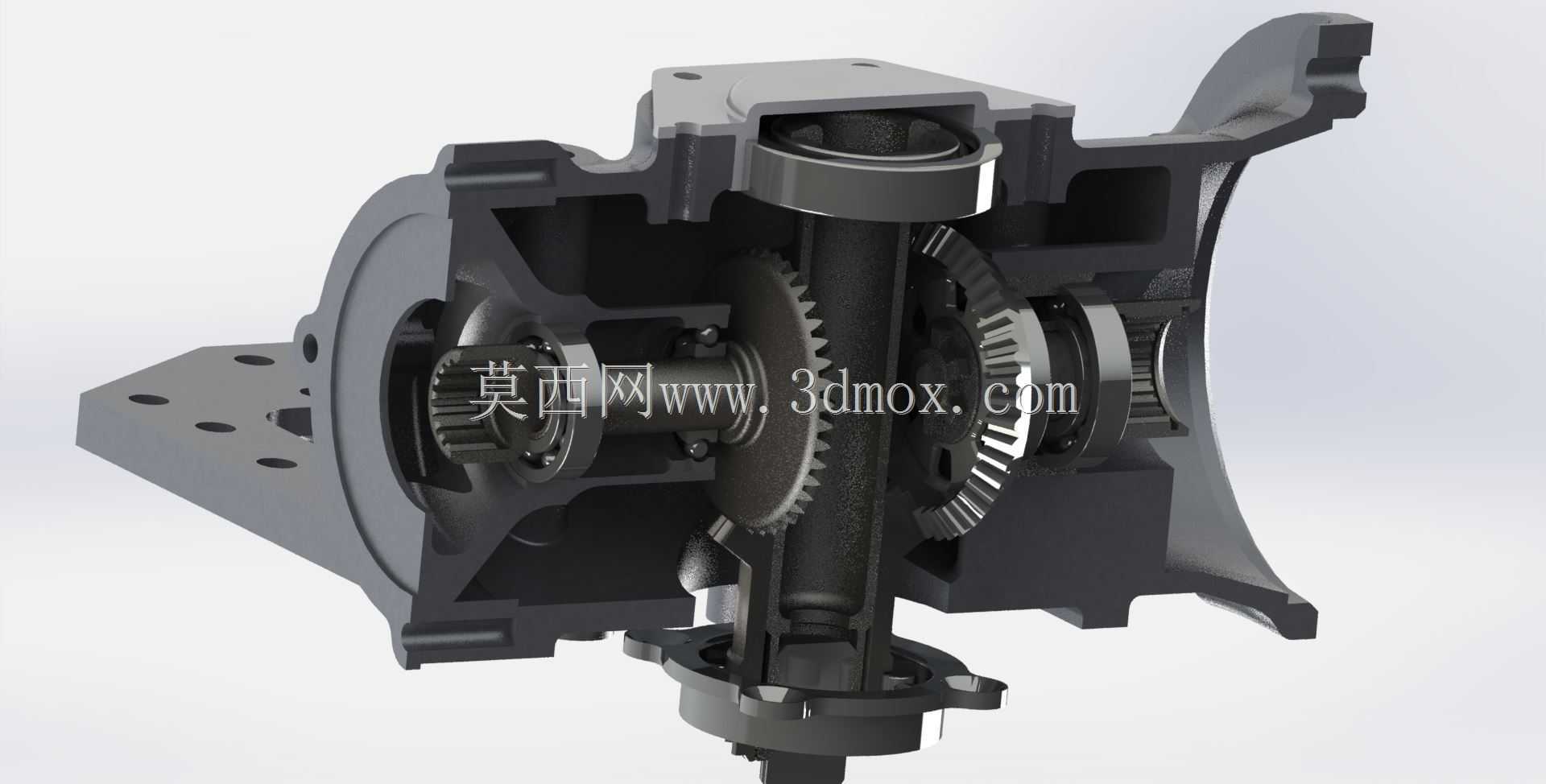

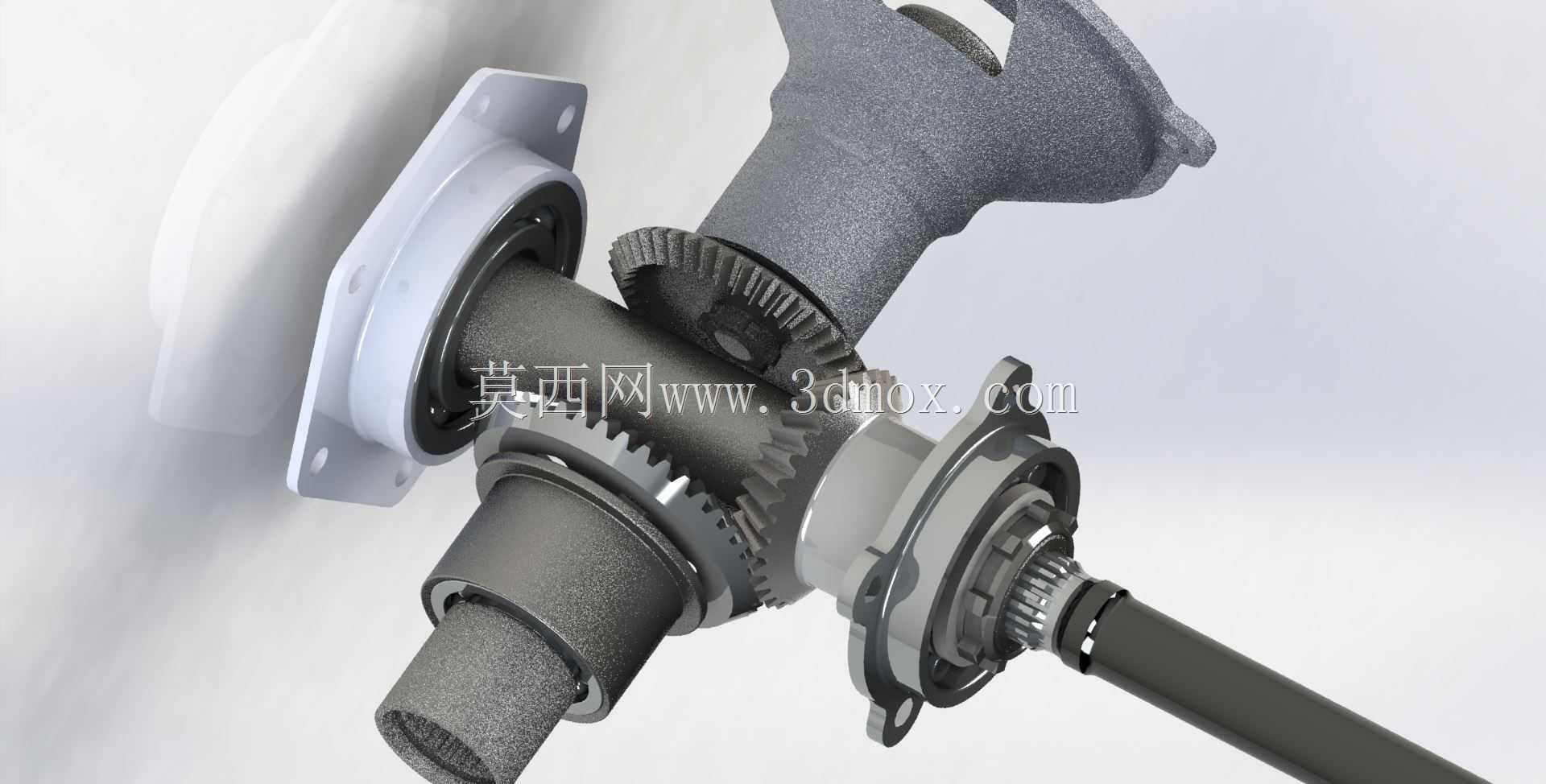

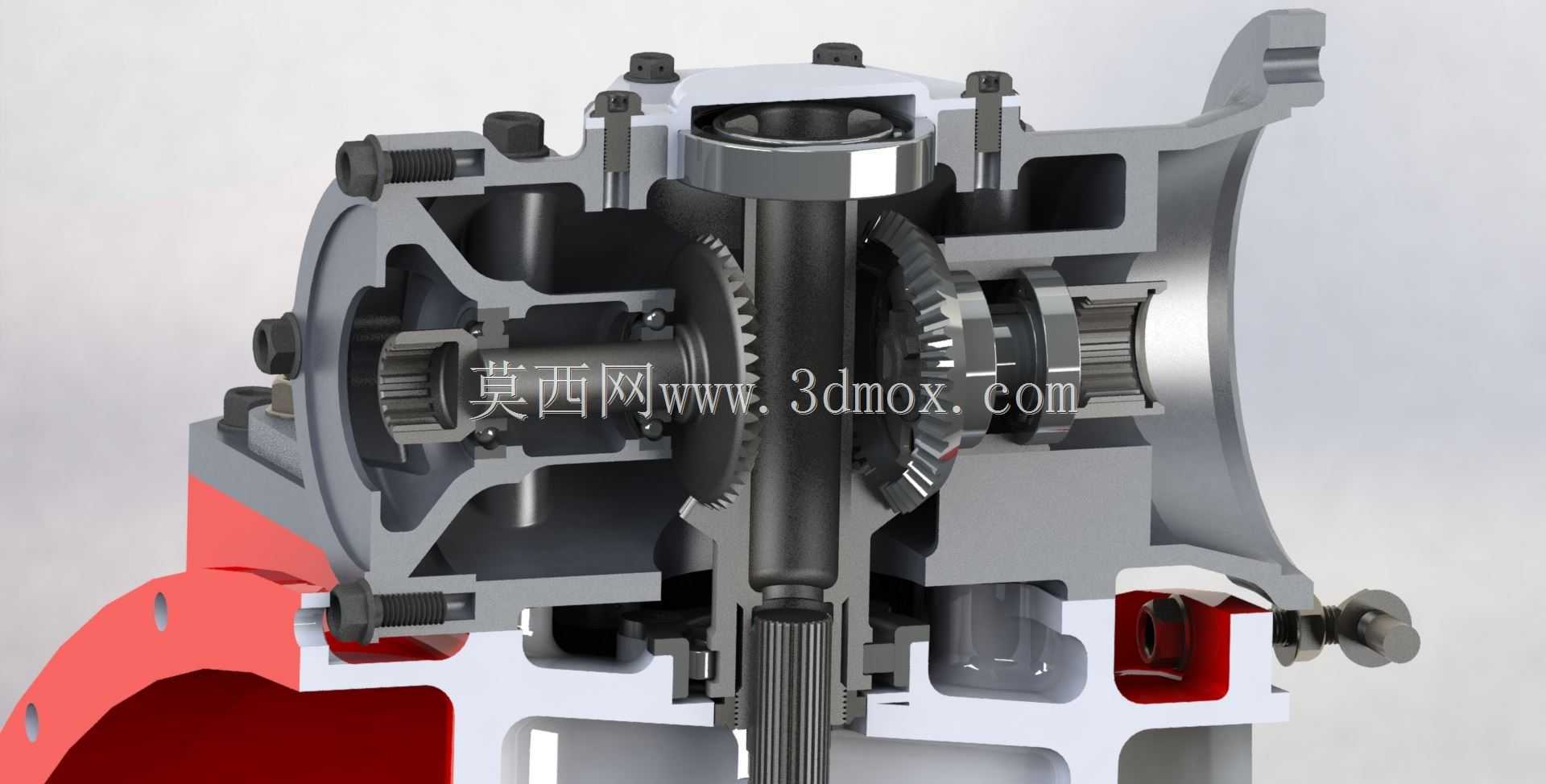

　　从结构功能特性来看，该齿轮箱采用锥齿轮交错轴传动布局，能够实现动力传输方向的90度转向，匹配发动机主轴与燃油泵输入轴的空间垂直布置需求，箱体内集成了支撑轴承、轴系定位结构、密封安装位以及油路通道，既可以完成动力的减速增扭传递，适配燃油泵的额定工作转速要求，也能够通过壳体内部的油路结构实现齿轮与轴承的飞溅润滑，减少外接润滑管路的布置复杂度。设计过程中针对锥齿轮副的啮合特性做了适配调整，不同尺寸的配对锥齿轮在保证同轴度的前提下实现稳定啮合，这种非等径锥齿轮的搭配，一方面是为了匹配特定的传动比需求，让输出转速精准落在燃油泵的高效工作区间，另一方面也兼顾了箱体内的空间布局限制，在有限的安装轮廓内完成传动链路的布置，避免与周边其他附件机匣、管路接口产生干涉。

　　从安装边界与外形尺寸来看，该齿轮箱的壳体采用分体式拼接结构，结合面设置有密封槽与螺栓安装孔位，能够直接通过法兰接口对接发动机主安装机匣与燃油泵的安装端面，输入轴端采用花键结构与发动机动力输出端连接，输出轴端同样通过花键对接燃油泵的输入轴，保证动力传递过程中的同轴度与扭矩承载能力。壳体外部预留的螺栓凸台、定位销孔位置，完全匹配机载安装的位置精度要求，不需要额外设计转接安装板即可完成原位装配，整体外轮廓的凸起结构全部做了避让设计，不会与周边的燃油管路、滑油管路、传感器线束产生安装干涉。

　　在设计思路层面，该齿轮箱的结构优先保障传动可靠性与维护便捷性，箱盖部分采用可拆卸结构，日常维护时不需要将整个齿轮箱从发动机上拆解，即可打开箱盖检查齿轮啮合状态、轴承磨损情况，内部的齿轮、轴系组件均采用模块化装配设计，单个零件磨损后可单独更换，降低维护成本。针对未建模的转速表驱动接口，该齿轮箱的轴系上实际预留了动力输出接口，可以同步驱动转速传感器采集传动系统的转速数据，为发动机的工况监控提供转速信号来源。供油路径的设计上，燃油进入前壳体后通过内部流道直接导向扫油泵，减少了外接管路的数量，降低了管路泄漏的风险，同时也让整个附件传动段的结构更加紧凑，适配航空发动机对附件系统体积重量的严苛要求。

　　实际建模过程中需要重点关注锥齿轮的啮合间隙控制、轴承位的同轴度公差、壳体结合面的平面度要求，这些参数直接影响齿轮箱运行过程中的噪音、振动水平与使用寿命，花键连接部分需要考虑工作过程中的热膨胀量，预留合适的配合间隙，避免高温工况下出现卡滞问题。密封结构的设计需要适配航空煤油、滑油的介质特性，选用耐油耐高温的密封件，防止工作过程中出现油液泄漏，影响发动机运行安全。
