Viper8喷气发动机前壳体结构总成

　　该结构总成作为小型喷气发动机的前端核心承载单元，在航空动力、小型通航飞行器、地面燃气轮机试验台等场景中承担前端动力输出、附件驱动、气流整流的多重作用，是发动机前端动力传递与附属系统集成的关键载体。从实际装机工况来看，该总成直接对接发动机压气机段前端，一方面需要承载主齿轮箱的传动载荷，将发动机主轴的动力分流输出给各附属驱动部件，另一方面需要为进气道来流提供前置整流路径，保障压气机进气的流场均匀性，同时集成机油泵、起动机安装接口，实现前端附属系统的紧凑化布局。

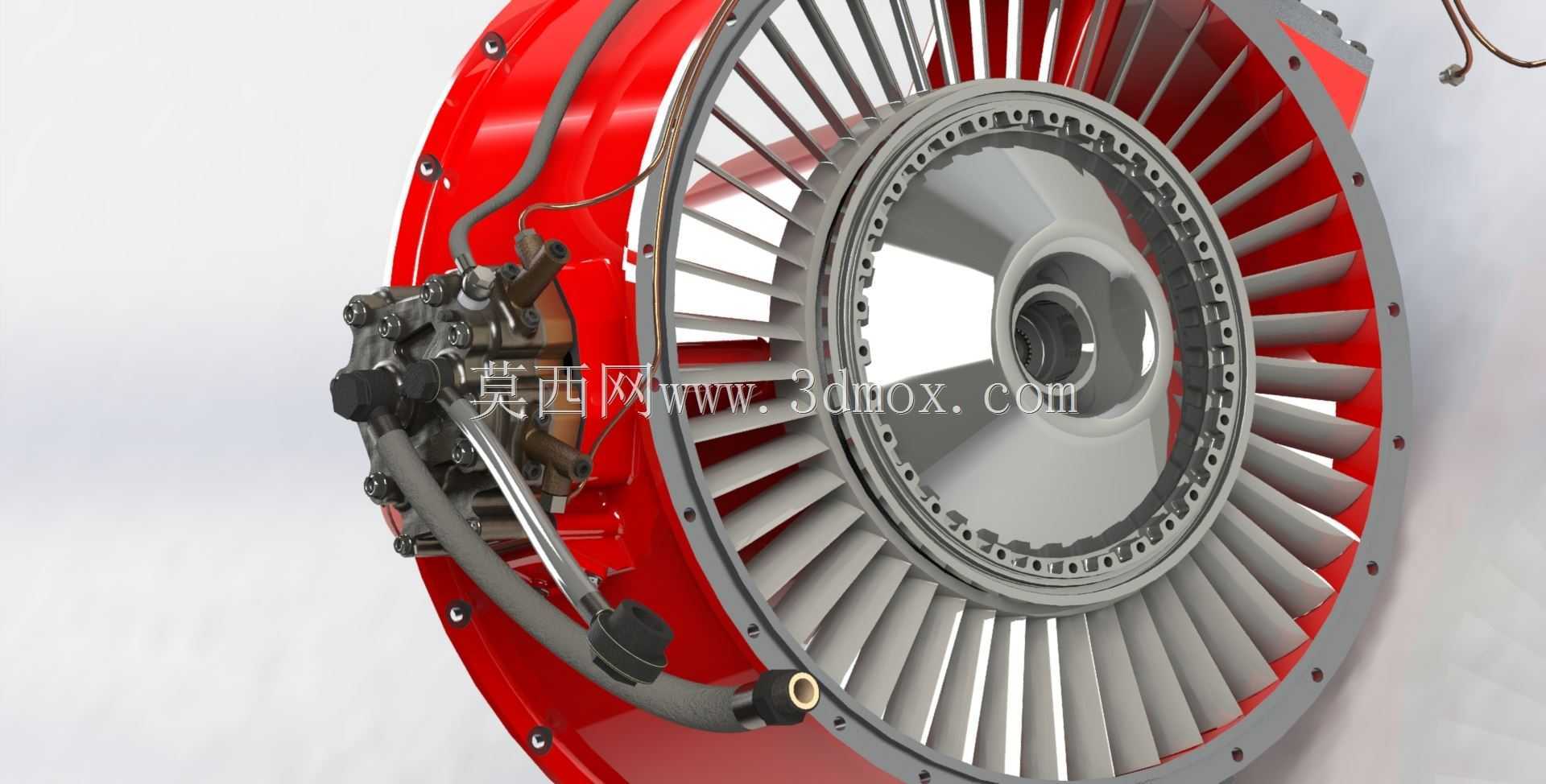

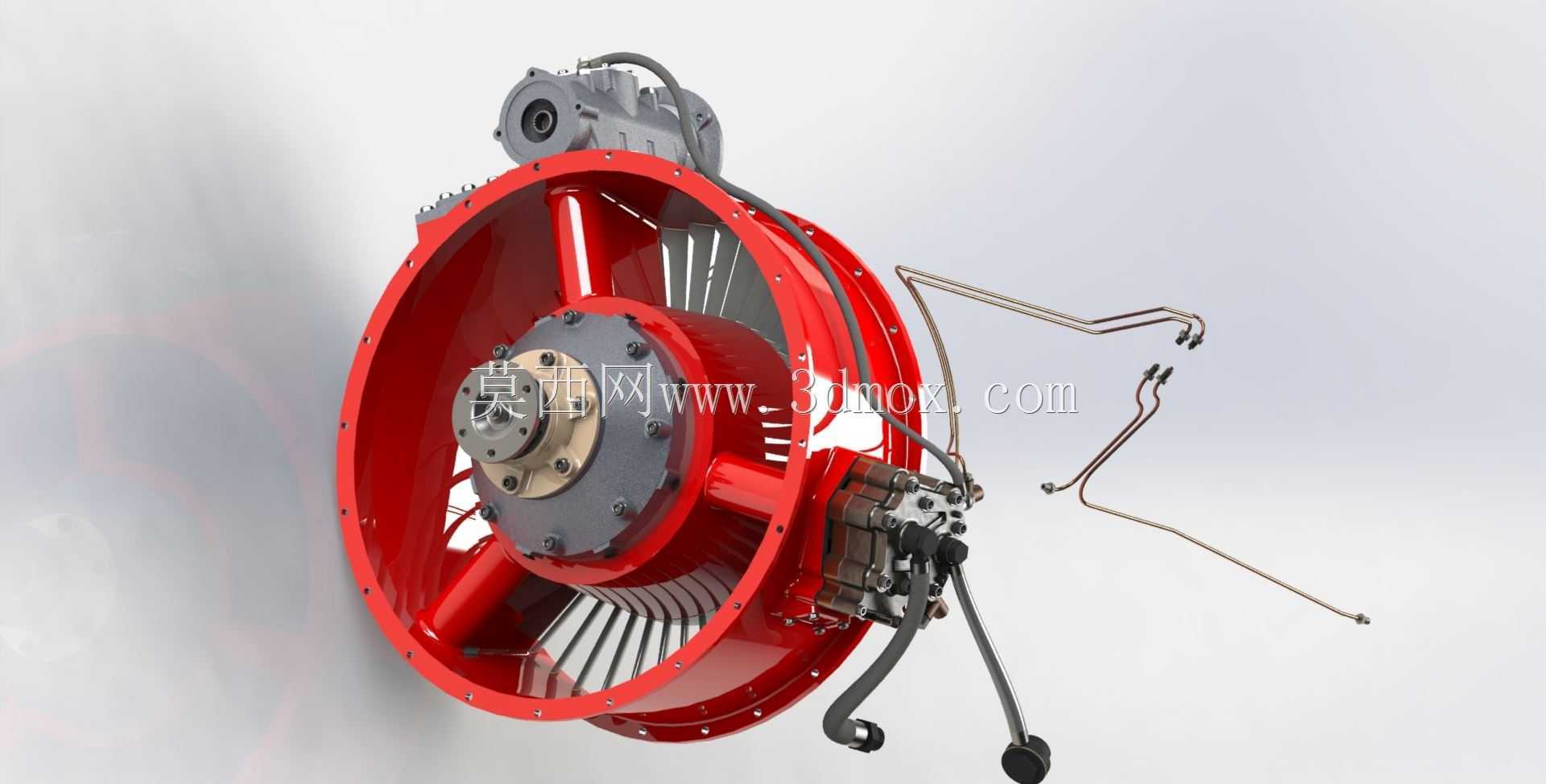

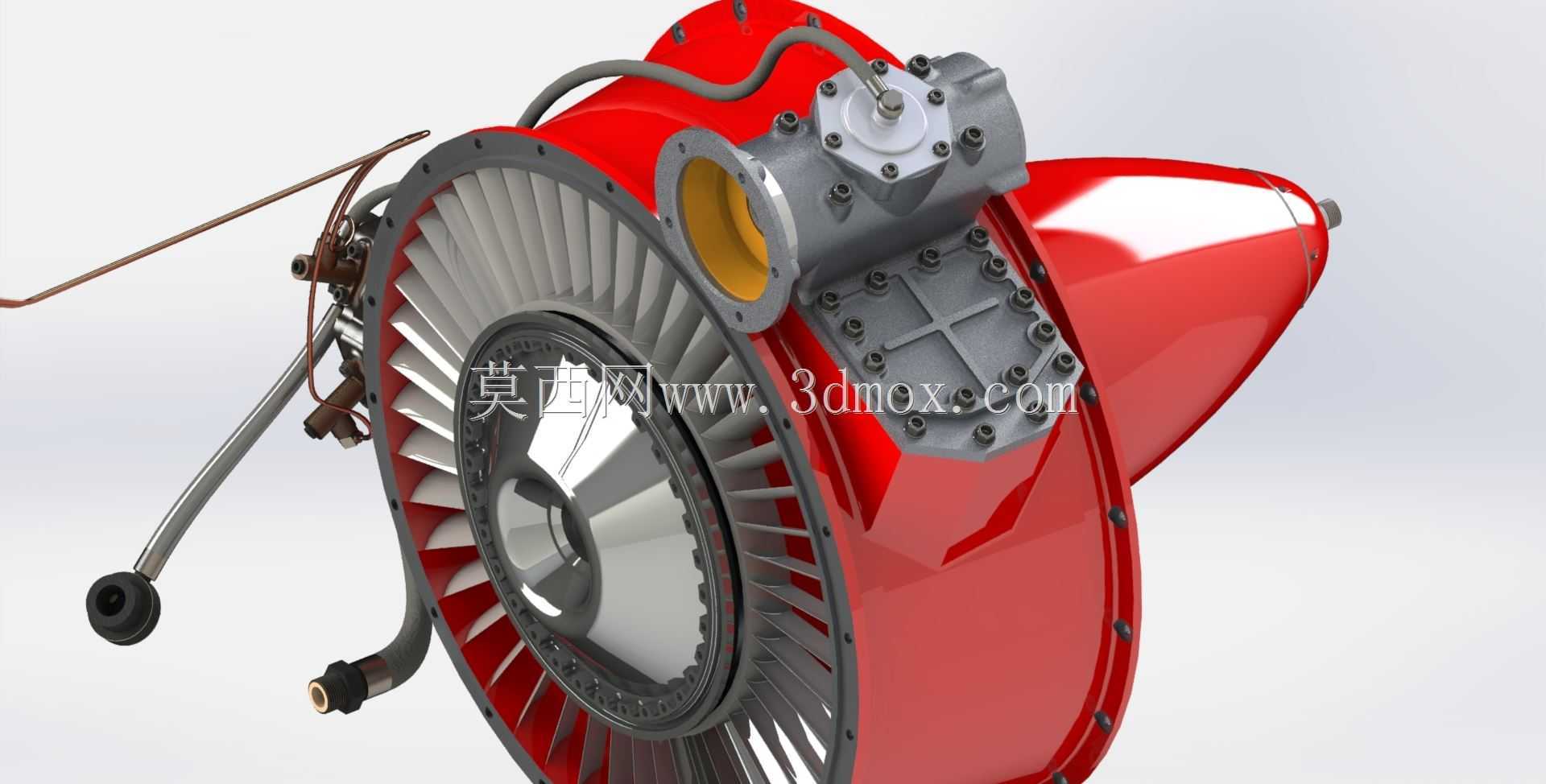

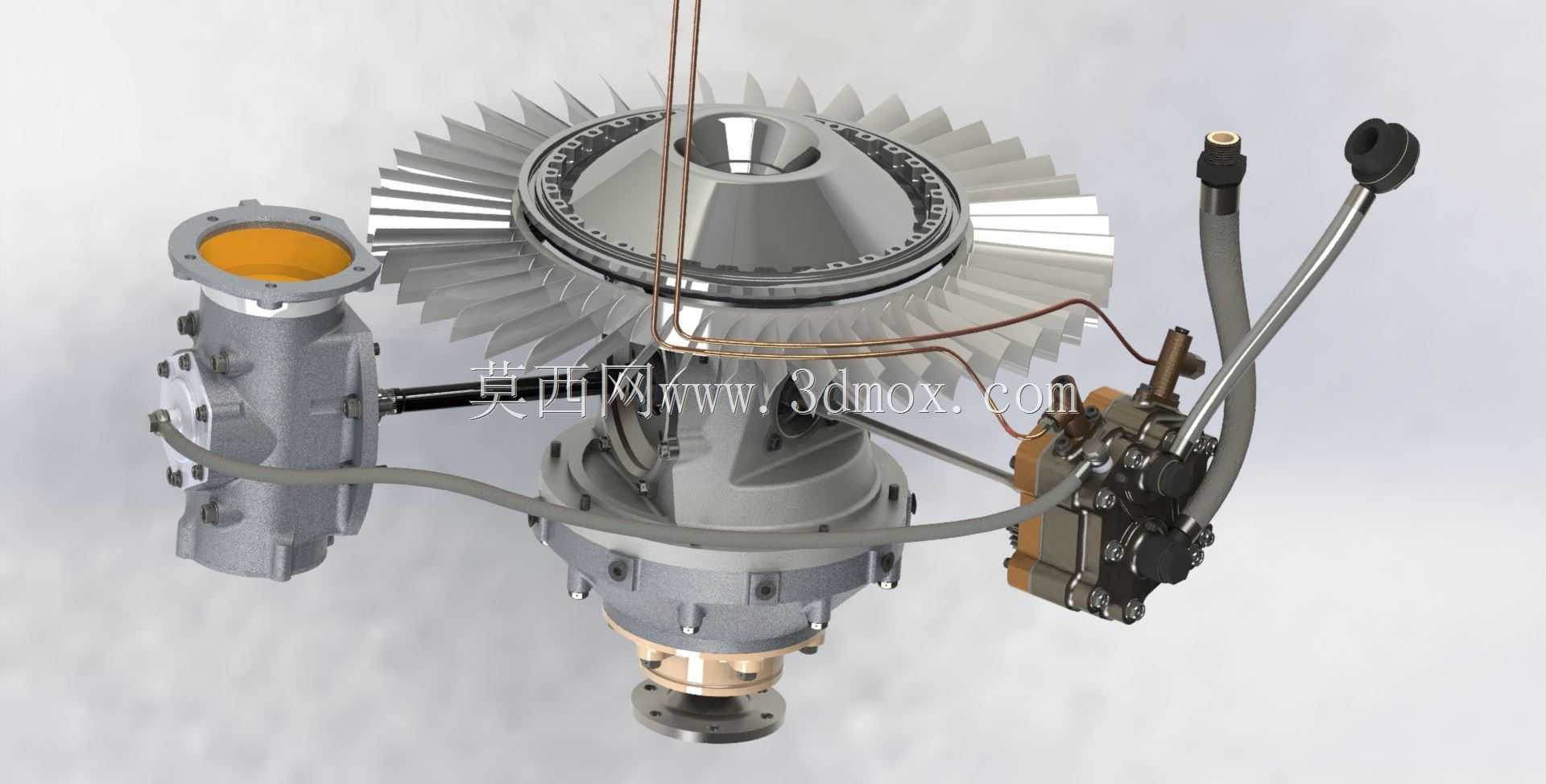

　　从功能特性来看，该总成集成了主齿轮箱安装位、附件驱动装置安装接口、机油泵安装座、起动机连接法兰，同时整合了进气导叶与空气迷宫密封结构，无需额外设计转接支架即可完成前端所有附属部件的集成装配。主齿轮箱区域采用辐条式支撑结构，在保证整体刚性的前提下尽可能降低结构重量，红色涂装的环形壳体为进气整流外罩，内部的导叶结构按照预设进气角度布置，可对进入压气机的气流进行预旋调整，降低压气机进口的气流紊流度，提升压气机工作效率。空气迷宫密封结构布置在主轴穿伸位置，通过多级迷宫槽的节流效应实现压气机腔与外部齿轮箱腔的气封，避免压气机高压气体泄漏进入齿轮箱腔，同时防止齿轮箱润滑油窜入进气道。

　　设计思路上，该总成采用模块化集成设计，将原本分散布置的前端附件、整流结构、密封结构整合为单一整体总成，减少了装机时的零件数量与装配工序，同时通过集成化布局缩短了发动机前端的轴向尺寸，优化了整台发动机的重心分布。环形外罩的壁厚经过梯度设计，在安装法兰、齿轮箱支撑等受力较大的区域做了局部加厚处理，非受力的整流罩区域则采用薄壁结构，在满足结构强度要求的前提下最大化控制总成重量。外部布置的金属管路为润滑油路与燃油控制管路，管路走向沿着壳体外表面的支撑筋布置，既避免了管路突出于整流轮廓影响进气流畅性，也能通过支撑筋为管路提供固定点与振动防护，降低发动机工作时管路受振动产生疲劳断裂的风险。

　　从安装边界来看，该总成的后端采用整圈法兰对接结构，与压气机机匣的连接孔位沿圆周均布，可保证装配时的周向定位精度，前端的起动机、机油泵接口均采用标准化法兰连接尺寸，附件驱动轴的伸出位置、轴径尺寸匹配对应附件的输入轴参数，无需额外设计转接轴套即可完成装配。总成的径向最大尺寸为环形整流罩的外圆直径，轴向尺寸从后方法兰安装面到起动机最前端的距离控制在紧凑范围内，可适配小型喷气发动机的短舱安装空间，不会与发动机短舱的内壁产生干涉。进气导叶的安装角度与叶型经过流场匹配，导叶与外罩、内轮毂的连接位置采用圆角过渡，避免应力集中，同时减少气流在导叶根部的流动损失。齿轮箱支撑结构采用多辐条对称布置，可将齿轮传动产生的径向载荷均匀分散到整个环形壳体上，避免局部载荷过大导致壳体变形，保证齿轮啮合的精度，降低传动过程中的振动与噪音。在实际维护场景中，该集成式总成可整体从发动机前端拆下，无需拆解压气机段即可完成前端齿轮箱、机油泵、起动机的检修与更换，大幅降低了发动机的维护难度与维护耗时。
