内燃机活塞结构三维设计模型

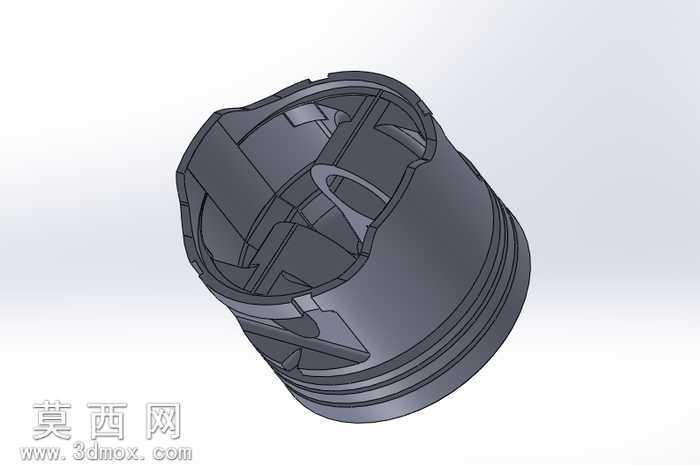

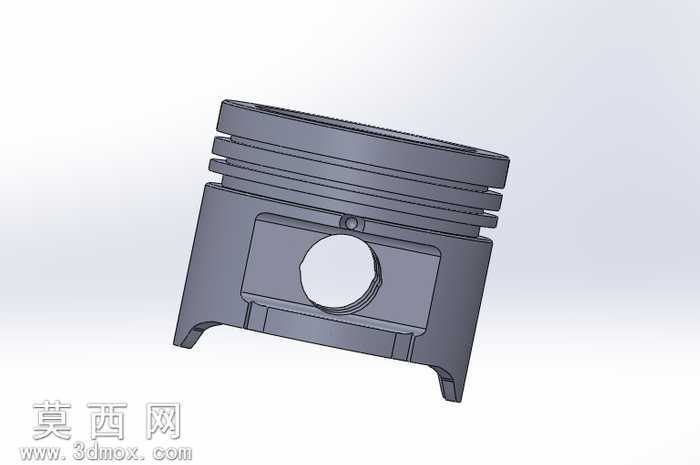

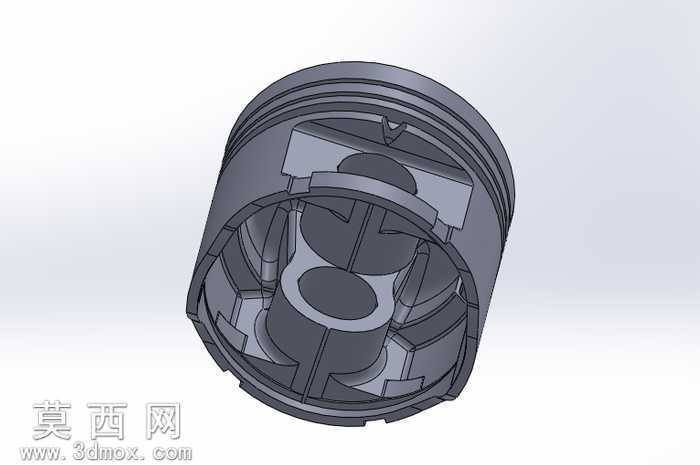

本作品为内燃机核心往复运动部件活塞的三维设计模型，建模过程依托三维参数化设计软件完成，全程采用实体建模逻辑搭建完整结构，首先以旋转凸台特征生成活塞的基础筒体轮廓，精准匹配活塞头部、裙部的直径差与过渡锥面参数，还原活塞从顶部燃烧室区域到裙部导向区域的渐变外形。针对活塞头部的环槽结构，采用多组平行切除拉伸特征逐一构建气环槽与油环槽，严格控制每道环槽的宽度、深度以及槽间岸部的厚度尺寸，还原活塞环安装位的标准结构，同时在油环槽位置预设回油孔的切除基准，保证结构符合实际润滑需求。活塞销座部分采用对称凸台拉伸特征构建，精准定位销孔的同轴度与中心高度，对销孔边缘做倒角处理模拟真实加工工艺，同时在销座与裙部的连接位置添加加强筋结构，还原活塞受力集中区域的强化设计，裙部下端的缺口结构采用轮廓切除完成，匹配实际活塞避让连杆运动轨迹的设计需求。模型完成基础结构搭建后，对所有锐边做统一的圆角、倒角工艺处理，还原机械加工的边角特征，避免模型出现不符合生产实际的尖锐结构。材质渲染阶段，为模型赋予灰铸铁材质属性，调整金属表面的哑光漫反射参数与轻微反光效果，还原铸造活塞的真实金属质感，渲染过程采用柔和的环境光搭配定向主光源，清晰呈现活塞外轮廓的结构层次与环槽、销孔的细节特征，避免阴影过重遮挡结构细节。整个建模过程遵循内燃机活塞的实际设计逻辑，从功能需求出发匹配各部分结构尺寸：头部环槽保证密封与导热功能，销座结构承担动力传递的受力需求，裙部轮廓保证往复运动的导向精度，各部分结构比例协调，完全符合小型内燃机活塞的设计规范，可用于动力系统结构教学、发动机装配模拟、零部件原理演示等场景，模型结构完整无缺失特征，各部分参数可编辑调整，能够适配不同的二次设计需求。
