山地车速度后方花鼓枢纽结构设计

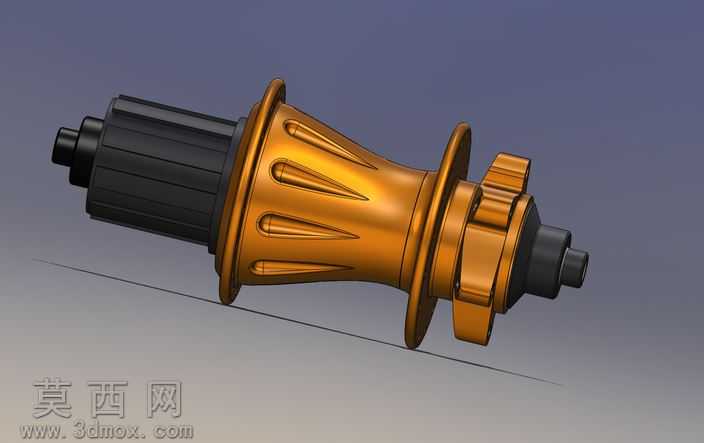

本作品为山地车速度后方枢纽即后花鼓的三维结构设计，整体建模过程依托三维机械设计软件完成，从结构构思到细节建模均围绕山地车后轮传动与安装的实际功能需求展开。建模初期先梳理后花鼓的核心功能逻辑：作为后轮的核心承载与传动部件，需要同时兼容塔基安装、辐条固定、碟刹座装配以及轮轴转动支撑的多重需求，因此在整体轮廓设计上采用了流线型的收腰主体结构，既能够降低非必要的重量冗余，也能让整体外观更具机械设计的质感。材质渲染阶段对不同功能部件做了明确的材质区分：花鼓主体部分采用金属阳极氧化的金铜色材质，还原铝合金花鼓经表面处理后的金属光泽与细腻质感，表面的加强凹槽结构做了倒角与光影过渡处理，凸显金属加工的精密感；两端的塔基封装结构、轴端保护部分采用哑光黑色工程塑料材质，还原实际产品中耐磨密封件的材质特性，两种材质的色彩与质感形成鲜明对比，让整体结构的层次划分更加清晰。结构设计上，主体外壳设置了多道纵向加强凹槽，在不增加壳体壁厚的前提下提升整体结构强度，同时兼顾造型的美观度；中部延伸出的碟刹安装座做了精准的安装位结构设计，预留了标准的碟刹盘固定点位，能够适配常规山地车碟刹系统的安装需求；两端的法兰盘结构做了适配辐条安装的造型处理，能够满足轮组编圈时的辐条固定需求；塔基侧的结构预留了飞轮安装的卡位结构，可兼容多速别山地车飞轮的装配，实现动力传递的核心功能。整个建模过程严格遵循机械零件的设计规范，各部件的装配间隙、配合尺寸都做了合理的预留，既保证了结构外观的完整性，也还原了实际后花鼓产品的装配逻辑，虽然作者标注该作品为创意设计暂不投入实际生产，但整体结构完整度高，细节表现到位，清晰展现了山地车后花鼓的结构组成与设计思路，可作为自行车零部件结构学习、创意轮组设计参考的三维素材，帮助理解自行车后轮传动枢纽的工作原理与结构设计要点。
