分体式童趣玩具小火车三维设计作品

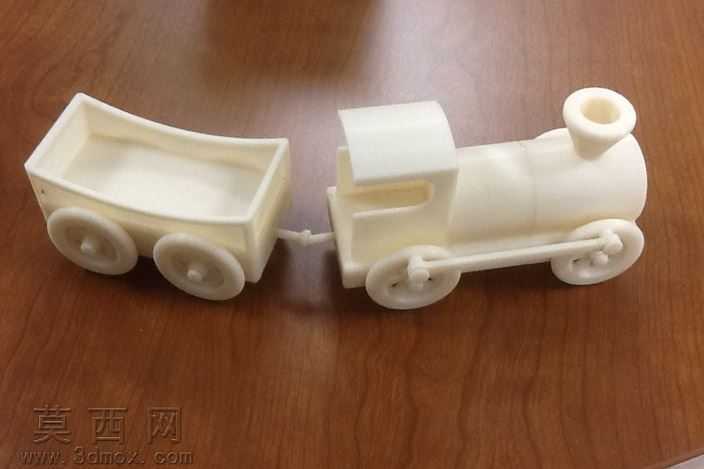

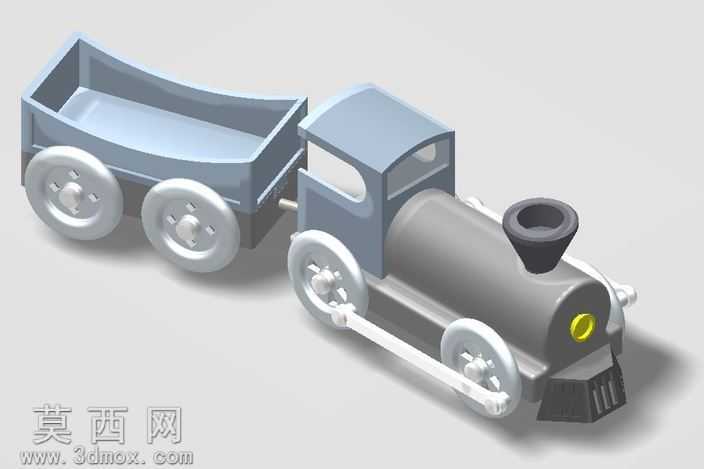

该作品为适配3D打印制作的分体式玩具小火车三维建模成果，整体采用车头加挂车厢的经典小火车构型，建模过程中以实体建模为核心逻辑，先通过草图绘制勾勒出车头锅炉舱、驾驶室、烟囱以及敞口载货车厢的基础轮廓，再通过拉伸、倒圆角、布尔运算等操作完成各部件的实体化构建，全程严格把控各连接部位的尺寸公差，确保车头与车厢之间的挂钩结构、车轮与车体的轮轴配合结构能够顺畅装配，无需额外粘接即可实现活动连接。材质设定上选用哑光米白色树脂质感，匹配FDM3D打印常用的PLA耗材视觉效果，表面不设置多余纹理装饰，还原3D打印成品的素模质感，同时对所有外露棱边做R1-R2的圆角处理，避免尖锐边角带来的使用安全隐患，适配儿童玩具的使用场景。结构设计层面，车头部分还原了经典蒸汽机车的造型特征，圆柱形锅炉舱前端设置凸起的烟囱结构，顶部预留半开放的驾驶室空间，底部轮组采用等距双轴四轮布局，轮体做中心凹陷的仿真轮毂造型；后方挂接的车厢为敞口槽型结构，同样采用双轴四轮布局，通过前端的挂钩结构与车头尾部的挂接槽实现可拆连接，既可以单独把玩也可以组合拖行。设计思路上参考了社区教学项目的实训需求，将整体模型拆分为车头、车厢、车轮、挂钩等独立可加工部件，每个部件的壁厚统一设置为2mm，既保证3D打印过程中不会出现壁厚不足导致的变形问题，也能控制整体打印耗材用量，同时各部件的装配间隙预留0.2mm的公差余量，适配普通桌面级3D打印机的加工精度，打印完成后无需二次打磨即可完成拼装，既可以作为儿童益智拼装玩具使用，也可以作为三维建模教学、3D打印实训的参考案例，帮助学习者掌握实体建模、公差配合、面向增材制造的结构设计等相关技能。
