阵列图案实操练习教学用结构件

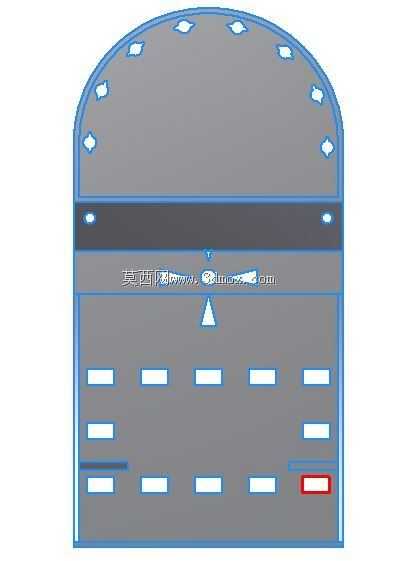

　　这套阵列图案练习结构件，最初是面向结构建模初学者掌握特征阵列逻辑开发的实训载体，整体外形采用顶部半圆弧、下方矩形的直板轮廓，所有待阵列的特征都预先在基体上完成定位基准预留，学员拿到基础基体后，不需要从零绘制复杂曲面，只需要围绕给定的轮廓边界完成不同位置特征的阵列排布、参数调整与错误修正，把抽象的线性阵列、圆周阵列、填充阵列逻辑转化为可直接操作的建模任务。从实际教学场景来看，这类练习件常被用于职业院校机械建模课程、企业内部结构设计岗新人实训环节，学员在操作过程中需要先识别基体顶部圆弧段的周向点位、中部横向分隔带的定位特征、下部矩形区域的多行矩形排布点位，不同区域的阵列约束逻辑完全不同：圆弧段需要依托圆弧圆心建立圆周阵列，

　　根据弧长均匀分配特征点位，控制每个特征与圆弧边缘的安全间距，避免阵列后特征超出基体轮廓；中部横向窄带区域仅需布置两个对称点位，重点练习镜像约束与对称基准的选用；下部矩形区域分为三行排布，前两行均为等距五个矩形特征，第三行除四个常规矩形特征外，还预留了一个红色高亮的错误修正点位，学员需要自行排查阵列参数偏差、定位基准偏移的问题，把错位的特征修正到正确排布位置。整个基体的厚度统一，所有阵列的凸起或开槽特征都保持一致的截面尺寸与深度，不需要额外处理变厚度、拔模斜度这类复杂工艺，让练习重心完全集中在阵列命令的逻辑理解上。建模过程中学员会逐步掌握阵列源特征的选取原则、阵列方向的基准判定、阵列数量与间距的参数匹配、异常特征的跳过与修正方法，

　　这些操作逻辑和实际通讯设备面板开孔、消费电子外壳按键排布、设备面板指示灯阵列布置的工作流程完全一致——实际产品设计中，面板上的按键、指示灯、散热孔往往都需要通过阵列命令快速完成批量排布，一旦基准选错或者间距参数设置错误，就会出现特征错位、超出壳体边界、孔位和内部元器件干涉的问题。这套练习件把实际工作中常见的阵列场景浓缩到一块简单直板上，学员不需要考虑复杂的内部装配关系，就可以反复试错调整参数，理解不同阵列方式的适用场景：沿直线等距排布的特征适合用线性阵列，沿圆弧周向分布的特征适合用圆周阵列，不规则区域的均匀填充适合用填充阵列。练习过程中还会特意设置几处典型错误，比如阵列方向反向、间距数值输错导致特征重叠、

　　源特征约束不全导致阵列后位置漂移，学员通过排查这些错误，能建立起建模前先定基准、排布后核对边界、批量特征先试做单例再阵列的良好习惯，后续接手实际通讯终端面板、设备操控台面板的建模工作时，能直接复用这套排布逻辑，减少批量特征的建模失误，提升结构设计的效率与准确性。
