C型电池接触弹片固定支架结构设计

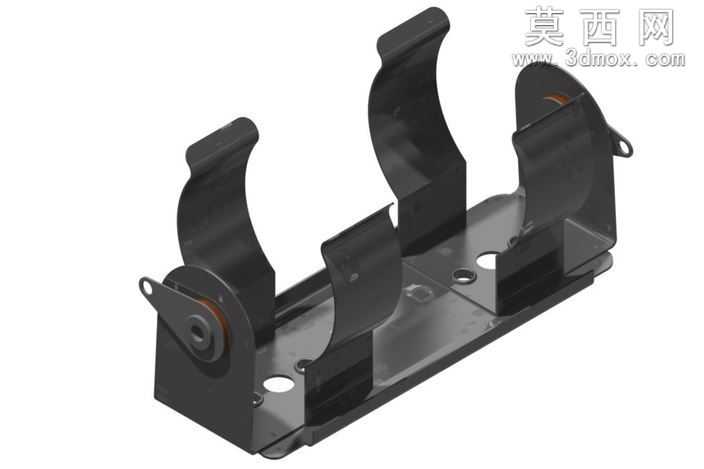

本作品为适配C型圆柱电池的接触弹片一体式固定支架，采用三维参数化建模方式完成全结构设计，建模过程中优先保证各功能结构的装配精度与力学性能匹配。整体结构以金属冲压成型的钣金底座为承载主体，底座表面预留多组定位安装孔，可直接通过螺丝固定在电子产品的内部腔体中，孔位公差按照精密五金件的通用标准设定，确保安装时无错位、滑牙问题。底座上方设置三组对称分布的弧形弹片卡位，卡位弧度完全匹配C型电池的外圆轮廓，弹片根部设计有折弯加强筋，既保证电池装入时的弹性夹持力，避免设备晃动时电池出现松脱移位，又能在长期反复拆装电池后维持足够的弹性余量，减少金属疲劳导致的接触不良问题。支架一端集成了带转轴的弹性接触结构，转轴处内置微型扭力弹簧，可在电池装入时自动适配电池端面的接触位置，保证正负极接触的贴合度，降低接触电阻带来的电量损耗。建模阶段对所有钣金折弯处做了圆角过渡处理，避免冲压加工时出现应力集中导致的开裂问题，同时对弹片的厚度、折弯角度做了参数化关联，可根据不同电池的尺寸需求快速调整参数生成适配版本。渲染时采用哑光黑金属材质模拟实际冲压件的表面处理效果，通过光影调整清晰展现各卡位、安装孔、接触端子的结构细节，方便加工人员快速理解结构特征。设计过程中充分考虑了量产的冲压工艺可行性，所有结构均无复杂倒扣、特殊成型需求，可通过连续模一次性冲压成型，有效降低生产加工成本，同时兼顾了结构强度与导电接触的可靠性，可广泛应用于使用C型电池的各类消费电子、小型家电产品中。
