自行车刹车卡钳三维结构设计作品

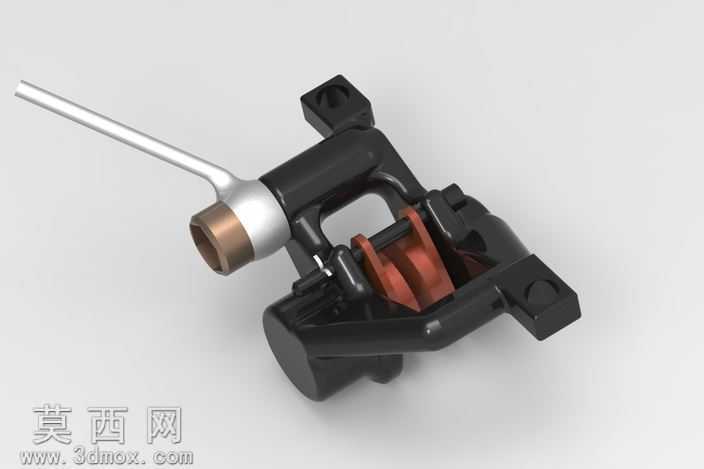

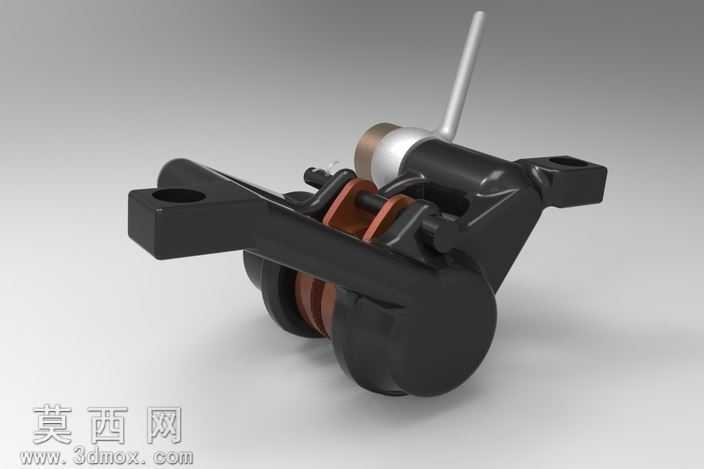

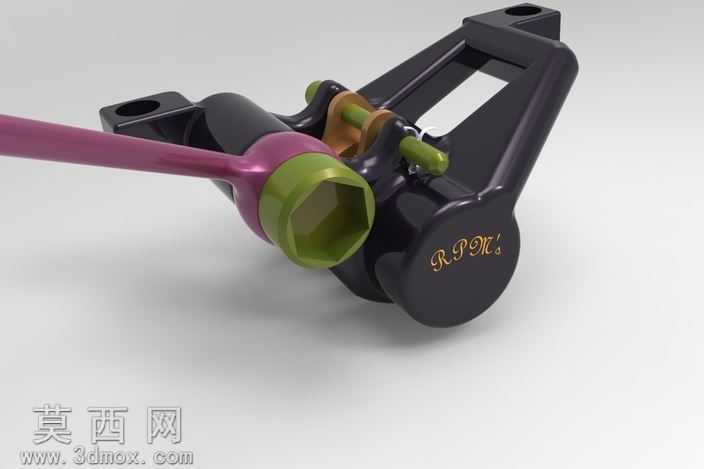

本作品为自行车刹车卡钳的三维建模设计成果，建模阶段依托三维参数化设计思路完成全结构搭建，首先对卡钳的整体功能框架进行拆解，将整体结构划分为安装基座、制动执行腔体、传动销轴、调节组件、夹持接触端几个核心模块，逐一完成各部件的草图绘制与特征生成。建模过程中严格遵循自行车制动部件的实际装配逻辑，对安装基座上的两个固定安装孔做了精准的位置与孔径参数设定，保证基座可以适配常规自行车前叉或后车架的安装位；对传动销轴与基座、活动夹臂的配合位置做了公差预留的结构处理，还原实际部件的装配间隙要求。材质与渲染阶段，针对不同部件的实际材质属性做了区分设置：卡钳主体基座采用哑光黑色硬质工程塑料材质，调整材质的粗糙度与反射参数，还原工程塑料耐磨、低反光的质感；传动销轴与调节旋钮部位设置为金属铜色质感，调整金属材质的高光与反射强度，还原金属部件的金属光泽与加工质感；与刹车线管连接的调节端采用橄榄绿硬质塑料搭配玫红色金属外套的材质组合，通过不同材质的色彩与质感区分，清晰呈现各部件的功能分区，同时提升渲染效果的视觉层次感。结构设计上，完整还原了卡钳的制动传动逻辑：当刹车线管拉动内部传动结构时，活动夹臂可绕销轴做定轴转动，配合固定侧的夹持结构实现对刹车碟片或车圈的夹紧制动，卡钳侧面的标识纹理也通过浮雕特征做了还原，提升模型的细节完整度。整体建模过程中对所有圆角、倒角细节做了精细化处理，避免尖锐棱角的结构失真，所有部件的装配关系完全符合实际产品的组装逻辑，既可以作为自行车部件设计的参考模型，也可用于制动结构原理的演示使用，渲染阶段采用柔和的影棚布光，通过多角度光源设置避免结构暗部细节丢失，清晰呈现卡钳的整体外形与内部连接结构。
