方形镀铬格栅防臭地漏结构设计

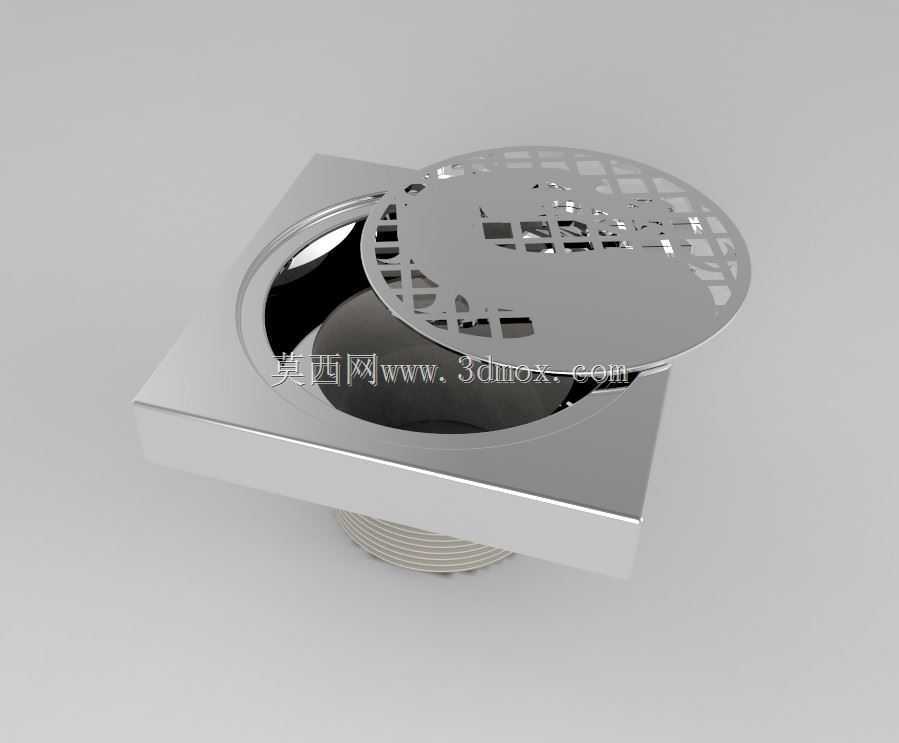

　　这款方形镀铬地漏的结构设计，核心围绕卫浴空间、阳台、敞开式设备间等有地面积水排放需求的场景展开，日常使用中既要满足快速排走地面积水的核心功能，还要兼顾阻挡毛发、大块杂物进入排水管道造成堵塞，同时实现排水管路的密封防臭，避免管道内的异味、虫类通过排水口反窜到室内空间。从结构分层来看，最上层的格栅盖板采用方形外轮廓搭配圆形镂空格栅区的设计，外方内圆的结构一方面适配家装中常见的方形瓷砖裁切开孔，安装后能和瓷砖表面齐平贴合，减少边角的卫生死角，另一方面圆形格栅区的镂空条采用等距放射排布，镂空占比经过反复核算，既保证足够的过水面积，避免排水时出现积水漫过盖板的情况，又能控制镂空缝隙的宽度，让头发、线头等纤维类杂物被拦截在盖板表面，

　　方便日常清理，不会直接冲入下水管道造成淤积。格栅盖板的厚度做了针对性加强，边缘做了圆弧过渡处理，日常踩踏、重物临时压放时不会出现变形翘边的问题，表面镀铬层的厚度满足卫浴潮湿环境下的防腐蚀要求，长期接触水渍、清洁剂也不容易出现锈点、镀层脱落的情况。中间层是水封结构的存水腔，这部分是实现防臭功能的核心，设计时特意控制了水封的有效高度，既保证水封不会因为短时间的水分蒸发干涸失效，又不会因为存水腔过深导致内部淤积杂物难以清理，存水腔的内壁做了光滑的导流斜面，排水时水流会沿着斜面形成旋流，能带着沉积在腔底的细小杂质一起流入下水管道，减少日常清理的频次。最下层的外螺纹连接段，适配家装中最常用的50规格排水PVC管，

　　螺纹的牙距和牙深做了标准化设计，安装时不需要额外做复杂的适配改造，直接缠绕生料带就可以和预埋的排水管紧密连接，避免连接处出现渗水漏水的问题。整个地漏的安装边界做了明确的尺寸控制，方形底座的外边长适配常规的瓷砖开孔尺寸，安装时底座的上表面和完成后的地面完成面保持齐平，不会突出地面绊脚，也不会凹陷下去造成局部积水。格栅盖板和底座之间采用嵌入式的卡扣配合，不需要额外的固定件，日常清理时只需要掀开盖板就可以清理存水腔内的杂物，清理完成后对准位置放下就能卡紧固定，不会因为水流冲击出现移位。在过水能力的核算上，格栅区域的总镂空面积匹配常规家庭淋浴区的最大排水流量，即使是大流量淋浴的情况下，地面积水也能快速排走，不会出现积水没过脚面的情况。

　　格栅的镂空缝隙宽度控制在合理范围，既不会因为缝隙过窄导致排水速度变慢，也不会因为缝隙过宽让戒指、小螺丝等小物件直接掉入下水管道造成不必要的损失。底座的下边缘和排水管衔接的位置做了锥形导向结构，安装时能快速对准排水管口，降低现场安装的对位难度，即使是施工经验不足的安装人员也能快速完成装配，不会出现装歪、衔接不到位导致的渗水问题。整个构件的所有转角位置都做了圆角过渡，没有尖锐的棱角，生产过程中冲压、抛光工序的加工难度更低，日常使用中也不会划伤清洁人员的手部。镀铬层的附着力经过结构优化，底座和盖板的基材采用适合卫浴环境的金属材质，镀层和基材的结合强度足够，日常擦拭、踩踏都不会造成镀层起皮脱落，长期使用依然能保持光洁的表面效果。水封腔的容积设计也经过考量，在保证水封高度达标的前提下，尽可能压缩整体的安装高度，适配同层排水、下沉层高度不足的安装场景，不会因为地漏本身高度过高导致地面抬升过多，影响室内的净高尺寸。
