36寸宽商用玻璃窑炉结构三维设计

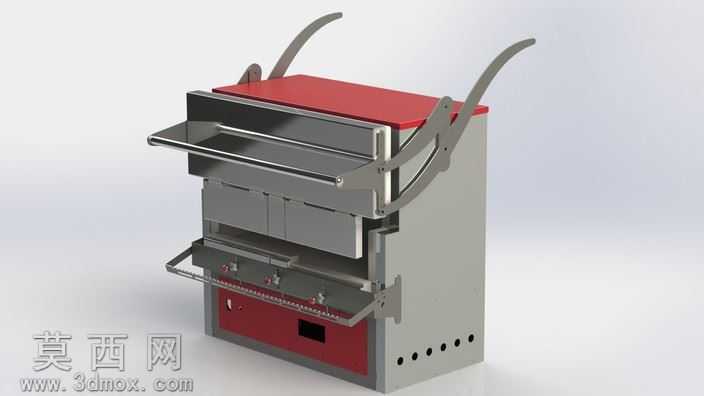

本作品为36寸宽玻璃窑的三维参数化建模成果，建模过程中严格遵循工业窑炉的实际生产尺寸规范，对设备的每一处结构都进行了精细化还原。整体建模从主体框架搭建开始，先通过基准面定位确定窑炉的整体长宽高比例，区分出上部加热腔体、中部操作工位、下部电控舱室三大核心功能区块，再逐步细化每一个零部件的结构特征。在外观结构处理上，顶部红色盖板采用实体拉伸后添加圆角特征处理，还原了耐高温盖板的安装贴合结构；两侧的弧形开合把手通过样条曲线绘制轮廓后扫描生成，精准还原了把手的弯折弧度与安装铰接点位，确保开合运动的结构逻辑符合实际机械原理；中部的两层抽拉式操作托架，分别添加了滑轨配合结构、边缘挡边结构，还原了托架抽拉的活动限位特征，托架表面的防滑纹理通过凹凸贴图配合实体浅拉伸实现，兼顾视觉真实感与建模效率。下部的红色电控舱室区域，建模时预留了散热孔阵列、操作开关安装位、观察小窗的嵌合结构，散热孔采用线性阵列特征快速生成，保证孔位间距均匀、排布规整。材质渲染阶段，针对不同部件的物理属性匹配对应材质：主体框架采用哑光灰色冷轧钢板材质，调整金属粗糙度参数还原工业钣金的磨砂质感；顶部盖板与下部舱门采用耐高温红色烤漆材质，添加轻微的反光效果模拟漆面的平整质感；金属把手、托架部分采用抛光不锈钢材质，提高金属反射率，还原金属部件的光亮质感；铰接部位的固定螺丝、连接件采用镀锌金属材质，区分出不同金属部件的视觉差异。结构设计上充分考虑了玻璃加工的实际使用需求，上部腔体预留了加热元件的安装空间，两层操作托架可分别适配不同加工阶段的玻璃工件放置需求，两侧的弧形把手可带动上半部分腔体开合，方便工件取放与内部维护，下部电控舱与上部加热区做了结构分隔，避免高温影响电控元件使用寿命，整体结构紧凑，功能分区清晰，所有活动部件的配合间隙都按照实际装配公差预留，可直接用于结构验证、装配演示与生产参考。
