发泡聚苯乙烯废料减容造粒设备结构

　　在工业固废处理与零售端废泡沫处置场景中，松散EPS废料的储运成本一直是困扰回收环节的核心痛点——未处理的发泡聚苯乙烯堆积密度极低，常规储运过程中90%以上的空间被空气占据，单车载货重量不足额定载荷的十分之一，直接拉高全链路回收成本。这款造粒设备的设计初衷，就是针对松散EPS物料完成前端破碎与预压缩，将物料体积压缩至原体积的三分之一，从源头降低后续转运、熔融造粒环节的处理负荷。

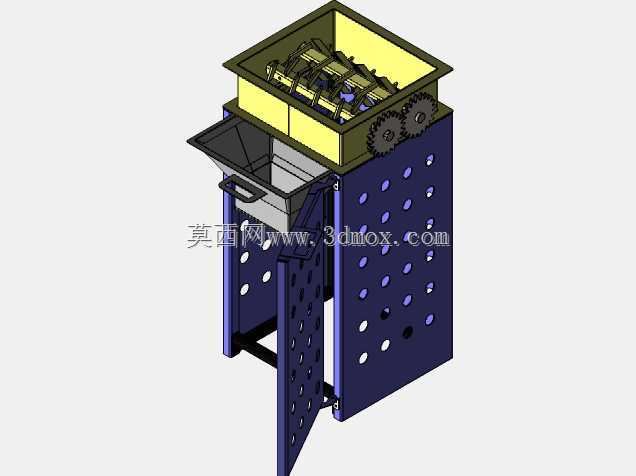

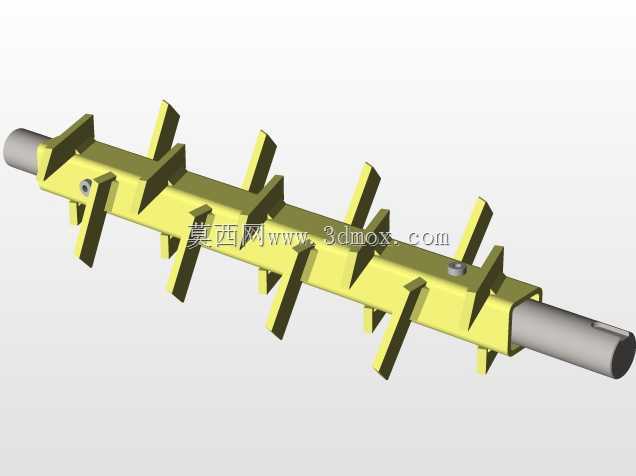

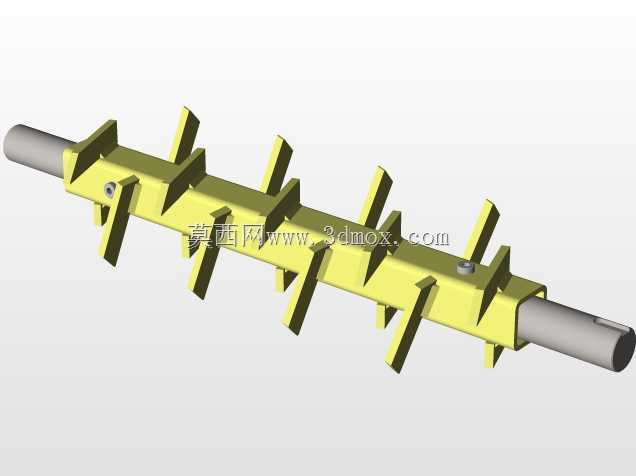

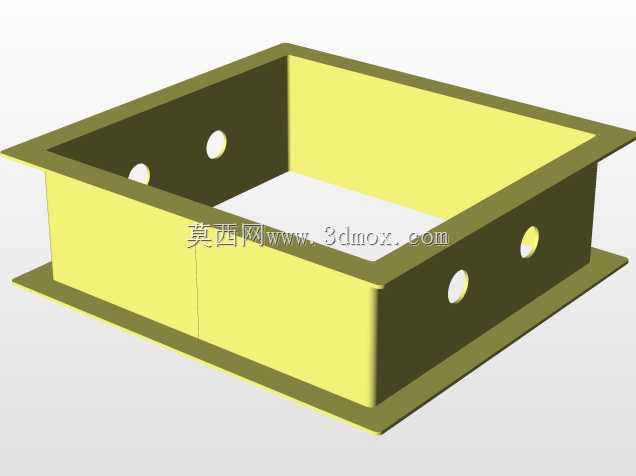

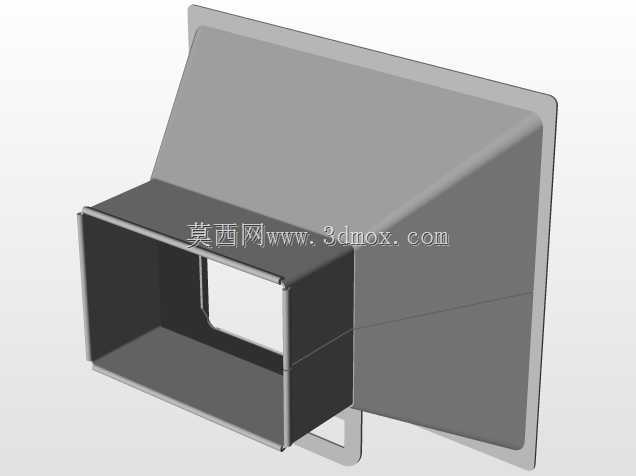

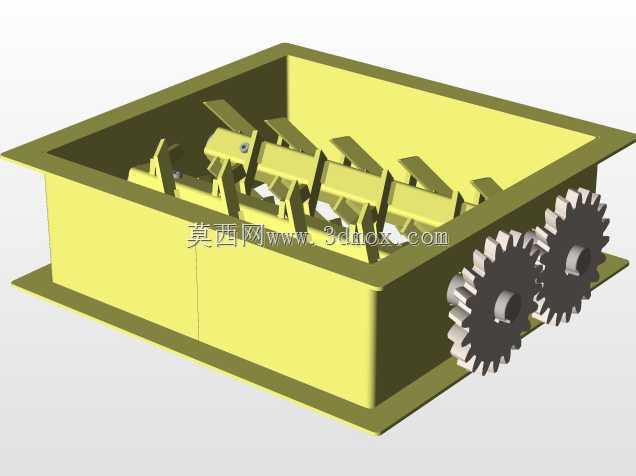

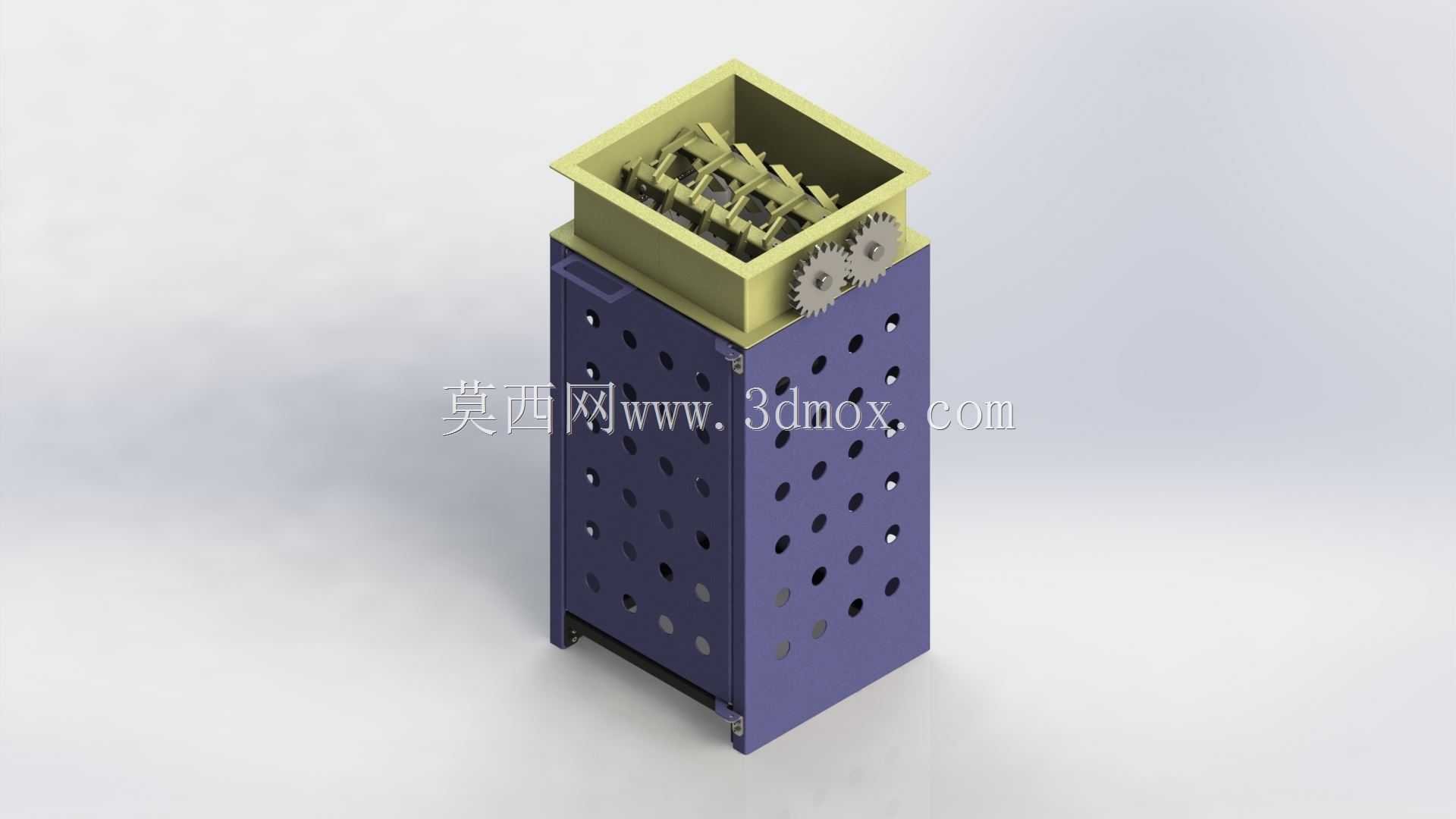

　　从结构布局来看，设备采用立式分层设计，上部为进料破碎腔，下部为机架与集料单元。上部进料腔采用敞口方斗结构，进料口尺寸适配人工投料与小型输送带对接需求，腔体内置平行排布的破碎刀轴，刀齿采用交错排布形式，可将投入的大块EPS泡沫快速撕扯为粒径均匀的碎料，避免大块物料卡滞造成的负载波动。破碎腔下部设置导流斜板，破碎后的物料依靠自重落入下方集料抽屉，无需额外设置输送机构，简化整机传动链路，降低设备运行故障点。

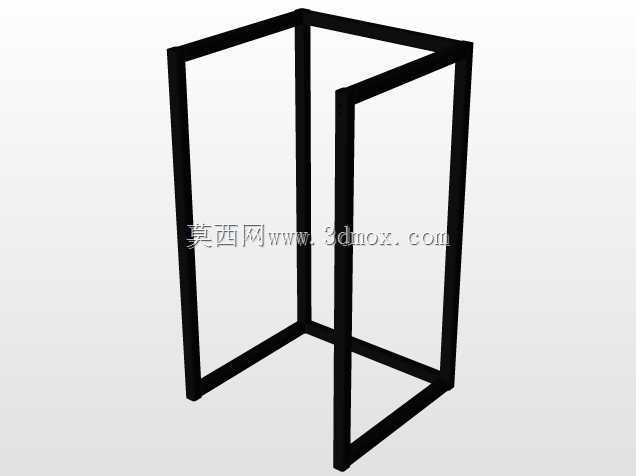

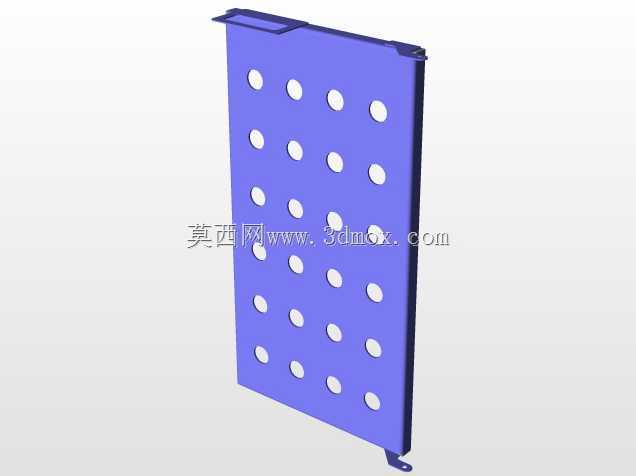

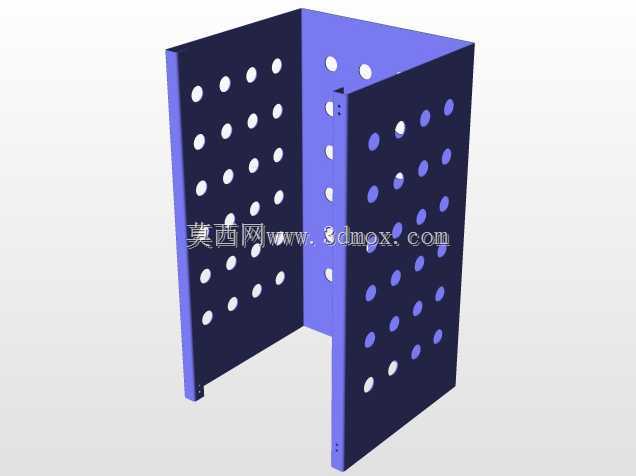

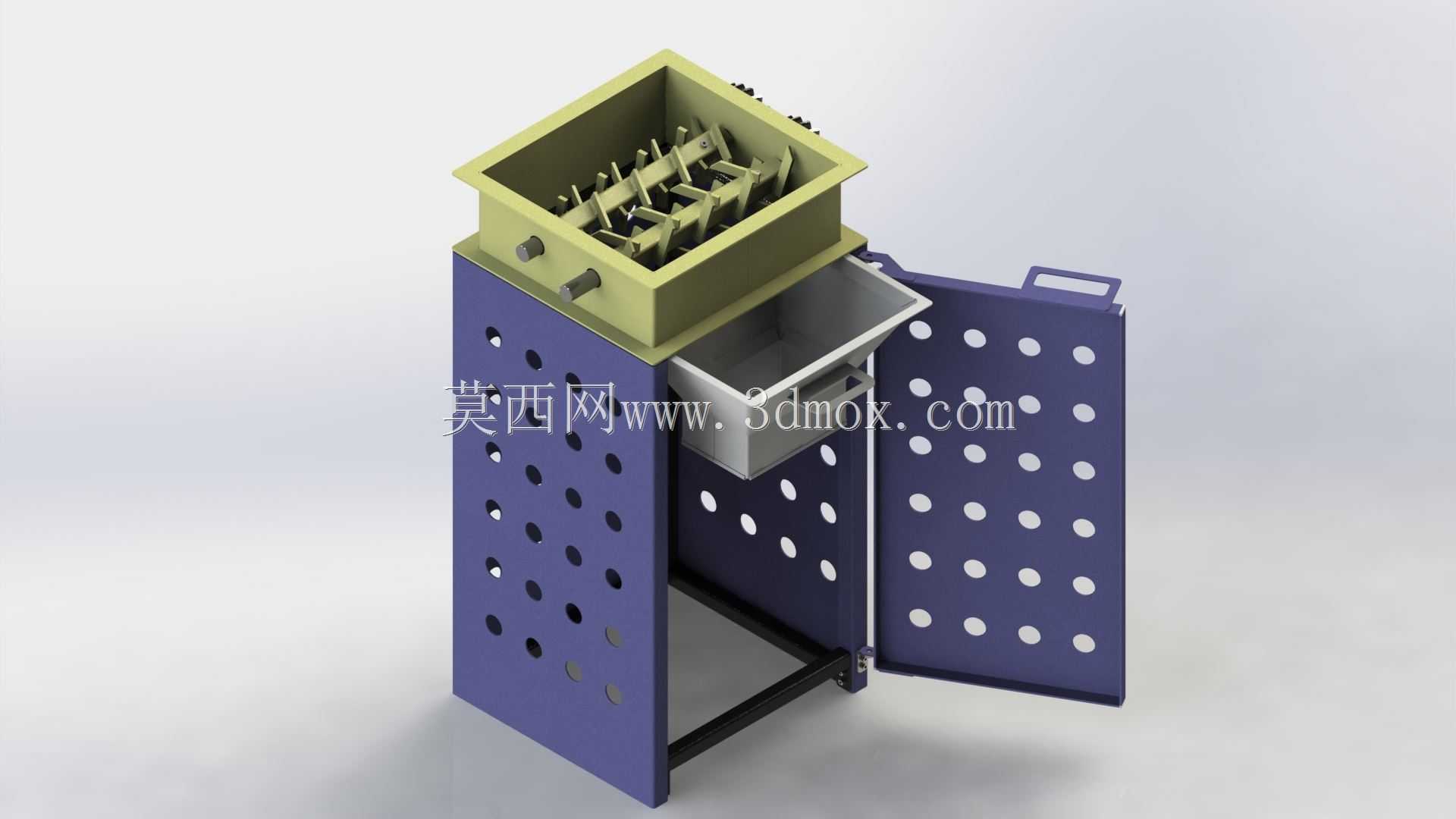

　　下部机架采用框架式钣金结构，外侧护板开设阵列式通风圆孔，一方面为破碎腔运行过程中产生的摩擦热量提供散热通道，避免腔体内温度过高造成EPS熔融粘黏刀轴，另一方面圆孔阵列可降低整机自重，同时便于运维人员通过孔洞观察内部集料状态，无需频繁开启护板检查料位。机架正面设置对开式检修门，门体配备嵌入式拉手，开启后可直接抽出集料抽屉，完成碎料的转运作业；检修门与机架之间采用简易合页连接，无复杂锁止机构，日常清理与刀轴检修时可快速开启，缩短设备停机维护时间。

　　设计过程中重点考量了设备的安装边界与使用场景适配性，整机占地面积不足0.5平方米，底部无需额外浇筑固定基础，放置于平整硬化地面即可投入使用，适配小型废品回收站、工厂边角废料处理点、商超包装废弃物暂存点等场地有限的使用场景。整机高度控制在1.5米以内，进料口高度适配成年人工站立投料的操作高度，无需搭建操作平台，降低现场部署的配套成本。

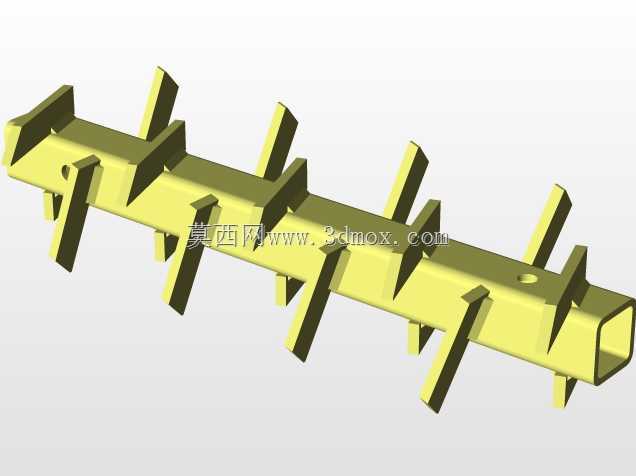

　　功能设计上，设备未配置复杂的电控与加热单元，仅通过机械破碎完成物料的物理减容，相比带熔融功能的大型造粒设备，整机功耗更低，无需配套废气收集装置，适合小体量、分散式的EPS废料预处理场景。破碎刀轴采用模块化设计，单组刀齿磨损后可单独更换，无需整体更换刀轴，降低后期运维配件成本；集料抽屉采用抽拉式结构，容积匹配单次15分钟连续作业的破碎产出量，避免物料溢出造成的现场清理负担。

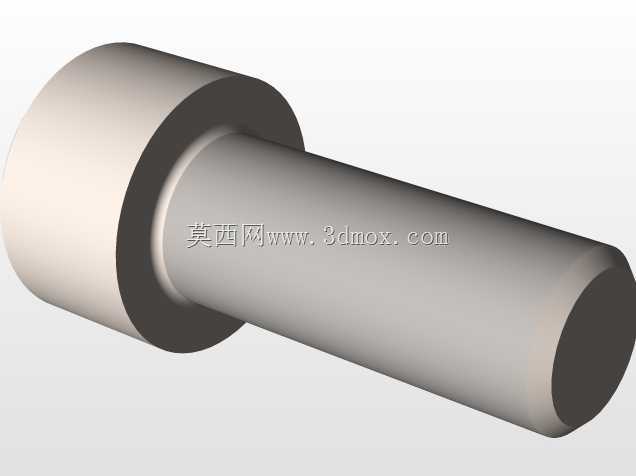

　　从结构建模的细节来看，破碎腔与下部机架采用螺栓连接固定，拆分后可单独搬运，适配无吊装设备的小型场地转运需求；护板的通风孔采用等距阵列排布，孔位间距兼顾散热效率与护板结构强度，避免开孔过密造成护板受碰撞变形；机架底部预留脚轮安装孔位，用户可根据自身移动需求加装万向脚轮，实现设备在厂区内的灵活转场，适配多工位轮流处理废料的使用需求。
