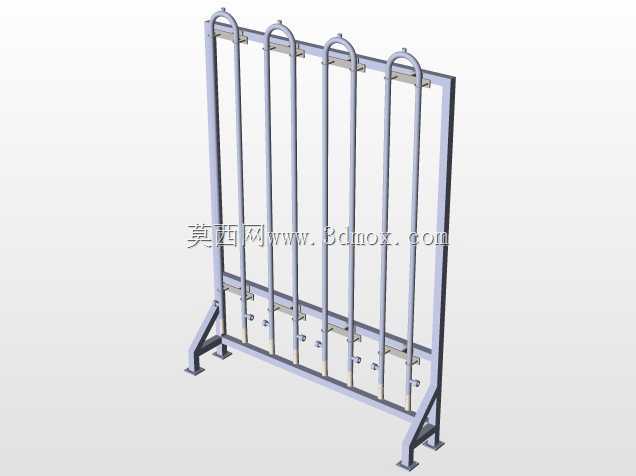

在工业生产的风冷换热场景中,这类立式多管路空气冷却装置常被布置在车间通风换热段、工艺气体降温工位,用来对流经管路的工艺介质完成与环境空气的热量交换,不需要额外配置闭式循环冷却水系统,适配缺水、场地纵向空间充足但横向安装位置受限的生产区域。从结构设计逻辑来看,该装置采用立式框架承载结构,底部设置带地脚安装孔的斜撑支撑脚,整体框架由矩形型钢焊接成型,框架侧边设置斜向加强筋,抵消多根换热管路充入介质后产生的侧向载荷,避免长期运行出现框架变形。多根平行布置的U型换热管路沿框架横向等距排布,管路顶部通过弯管结构做折返排布,在有限的纵向安装空间内最大化延长介质流通路径,提升换热接触面积;每根换热管路下部都设置独立的介质接口与控制阀门,
可根据实际换热负荷调整接入工作的管路数量,适配不同工况下的换热量需求,单路故障时也可单独切断对应管路进行维护,不需要整体停机拆解。安装边界方面,该装置整体为立式矩形轮廓,底部支撑脚的安装孔位沿框架横向对称布置,安装时需要预留侧边不小于单根管路拆装长度的操作空间,用于管路检修、阀门更换作业;装置后侧需要预留通风间隙,保证空气能够在管路间形成自然对流,避免因通风不畅导致换热效率下降。设计过程中,管路与框架的连接采用可拆卸管卡结构,而非直接焊接固定,一方面可以抵消管路因温度变化产生的热胀冷缩应力,避免管路焊缝长期受交变应力出现开裂泄漏,另一方面也方便单根管路腐蚀后快速更换,降低后期维护成本。框架顶部的U型弯管处设置统一的管夹定位,
保证多根管路的排布间距一致,避免运行过程中管路因介质流动产生振动出现相互碰撞、磨损的问题。从实际使用场景来看,这类装置不需要配置风机等强制通风部件,依靠空气自然对流完成换热,运行过程无额外动力消耗,适合小流量、温差要求不高的工艺气体冷却环节,比如压缩空气后处理的预冷却段、小型工艺槽的排风降温环节,安装时直接通过底部地脚螺栓固定在水泥基础或者钢制平台上即可,不需要额外做复杂的基础减震处理,整体结构的承重载荷全部由底部支撑框架传递到安装基础,管路本身不承受额外的结构载荷。在建模过程中,需要重点关注管路的折弯半径一致性,保证每根U型管路的流通阻力偏差控制在合理范围内,避免出现介质偏流导致部分管路换热效率不足的问题;
框架的斜撑角度需要经过受力校核,保证装置满载时整体重心落在底部支撑脚的安装轮廓范围内,避免出现侧翻风险。阀门的安装位置统一设置在管路下部距安装基准面一定高度处,方便操作人员站在地面即可完成阀门操作,不需要额外配置登高作业平台,适配车间日常操作的人机工程要求。
