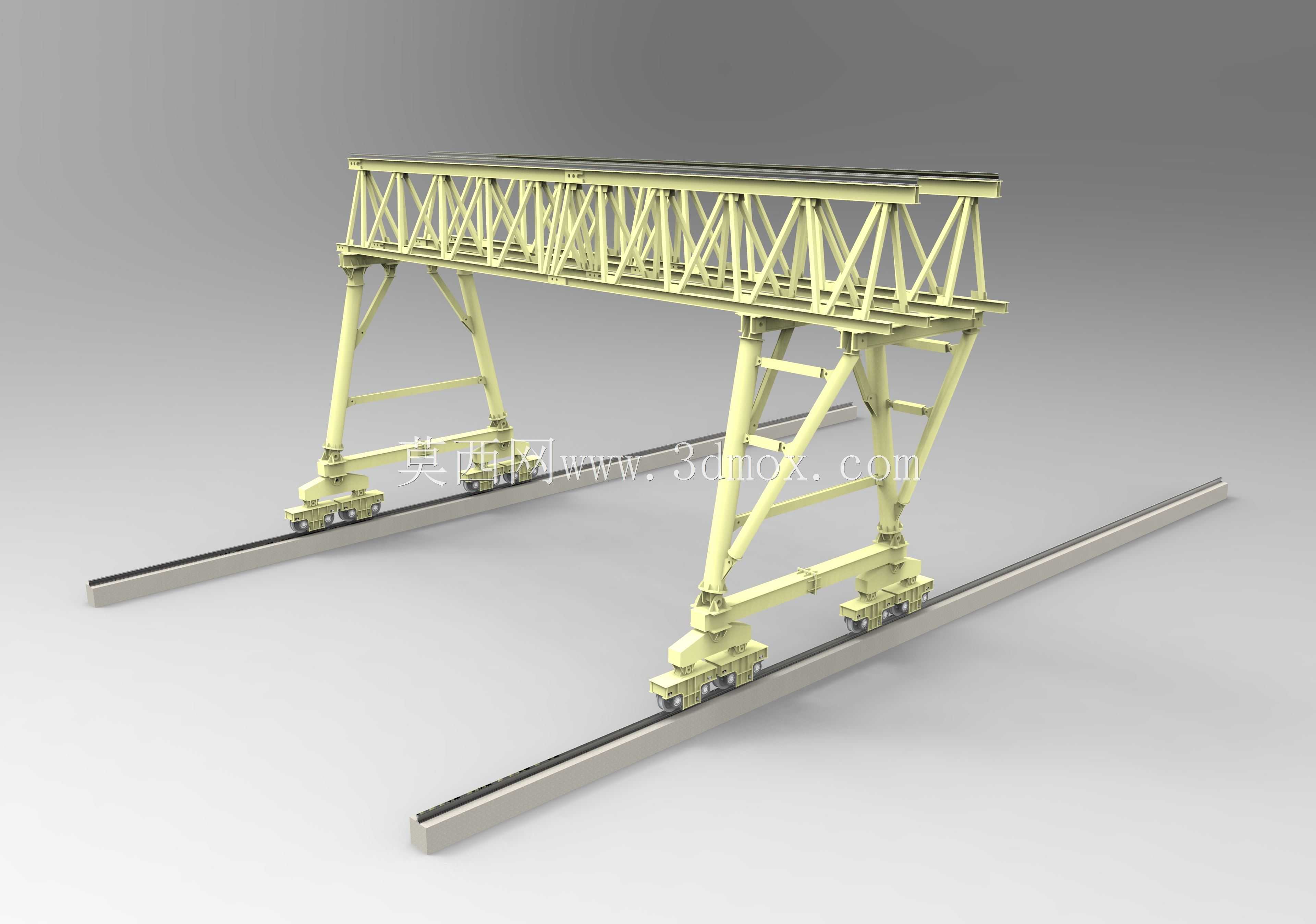

梁式龙门起重机主体装配结构设计

　　在港口集装箱装卸、重型车间构件转运、大型基建物料吊装这类需要跨区域覆盖作业面的场景中，龙门起重机的主体装配结构直接决定了设备的额定载荷上限、作业覆盖半径以及长期运行的结构稳定性。这套梁式龙门起重机的主体装配设计，核心围绕跨距内的载荷均布需求展开，区别于桥式起重机依托厂房梁柱作为支撑的结构形式，龙门结构自带的两侧支腿与底部走行机构形成独立的承载框架，不需要依托周边建筑结构即可完成全作业面的覆盖，这一特性让它在露天堆场、码头岸线、未搭建固定厂房的基建现场具备不可替代的适配性。

　　从结构功能逻辑来看，主体大梁作为核心承载构件，采用箱型梁截面设计思路，在建模过程中重点校核了跨中位置的静挠度参数，确保在额定起升载荷作用下，大梁的下挠量控制在许用范围内，避免出现起升过程中载荷晃动幅度过大、支腿连接位置应力集中的问题。两侧支腿与大梁的连接节点采用刚性法兰配合定位销的装配形式，既可以保证现场安装时的定位精度，也能在长期交变载荷作用下分散连接位置的应力，避免焊缝疲劳开裂。底部走行机构的安装边界预留了与轨道基础的适配接口，轮组的安装位置经过同轴度校核，确保设备沿轨道走行时不会出现啃轨、偏载的问题，轮压参数的匹配也对应了不同承载等级的轨道基础设计要求，方便现场根据实际地质条件做基础施工的参数调整。

　　在实际作业场景中，这类梁式龙门起重机既可以适配大吨位的整体构件吊装，比如船厂的船体分段、重型机械厂的整机设备转运，也可以通过在大梁上加装可移动的电动葫芦起升机构，覆盖小吨位多频次的物料吊运需求。设计过程中特意预留了起升机构的安装导轨接口，不同起重量的葫芦小车可以直接沿大梁顶部的导轨装配，不需要额外对主体结构做二次改造，大幅提升了设备的场景适配性。区别于全门式起重机的结构形式，这套梁式装配结构也可以根据现场需求调整为半龙门形式，即一侧支腿走行在地面轨道，另一侧依托厂房牛腿的轨道运行，适合车间内部部分区域需要额外吊装覆盖的场景，主体结构的连接接口做了通用化设计，两种安装形式的大梁主体构件可以通用，降低了生产制造的备件成本。

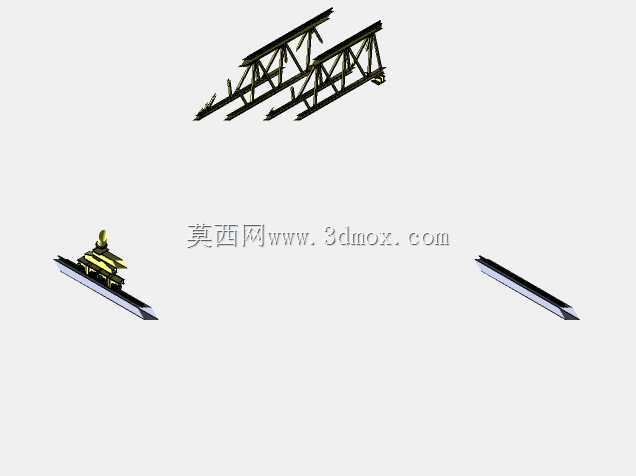

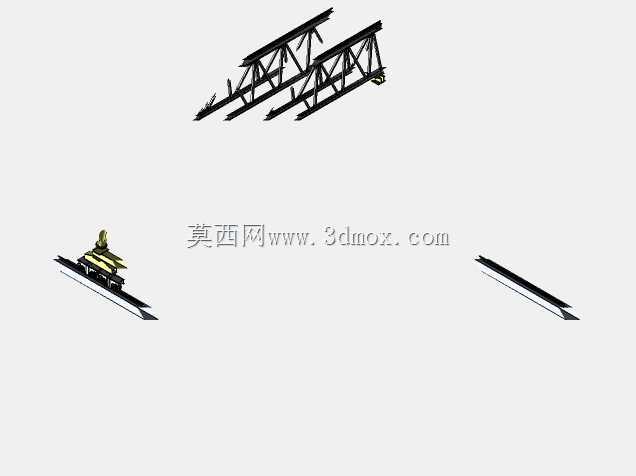

　　从安装边界的尺寸设计来看，主体结构的分段尺寸充分考虑了公路运输的限界要求，大梁分为三段预制，现场通过高强度螺栓完成拼接，不需要在现场做大型的焊接作业，降低了现场安装的施工难度与质量管控成本。支腿结构也采用分段装配的形式，不同高度的支腿段可以组合适配不同的起升高度需求，用户可以根据现场的物料堆高、作业净空要求选择对应的支腿组合，不需要重新定制主体大梁结构。在结构细节处理上，所有的棱角位置都做了圆弧过渡处理，既可以降低应力集中系数，也能避免现场安装作业过程中出现尖锐棱角磕碰的安全隐患。走行机构的位置预留了检修平台的安装接口，日常维护时操作人员可以直接通过支腿位置的爬梯到达走行端梁位置，完成轮组润滑、电机检修等日常维护作业，不需要额外搭设临时检修设施。

　　针对港口这类高盐雾、高湿度的作业场景，主体结构的连接位置都预留了防腐处理的工艺余量，建模时已经考虑了防腐涂层的厚度对装配间隙的影响，确保现场完成防腐施工后，各个连接节点的装配精度不会受到涂层厚度的干扰。对于吊装作业中的动载冲击问题，主体结构的刚度匹配经过反复校核，在起升机构突然启动、制动的动载系数作用下，结构的应力峰值仍然保持在材料许用应力范围内，不会出现永久变形。同时大梁的上拱度设计按照标准要求做了预设，在空载状态下大梁保持一定的上拱量，当承受额定载荷时，大梁刚好处于水平状态，保证起升小车沿大梁运行时的阻力均匀，不会出现溜车的问题。
