符合DIN标准的锻造单钩起重吊具结构设计

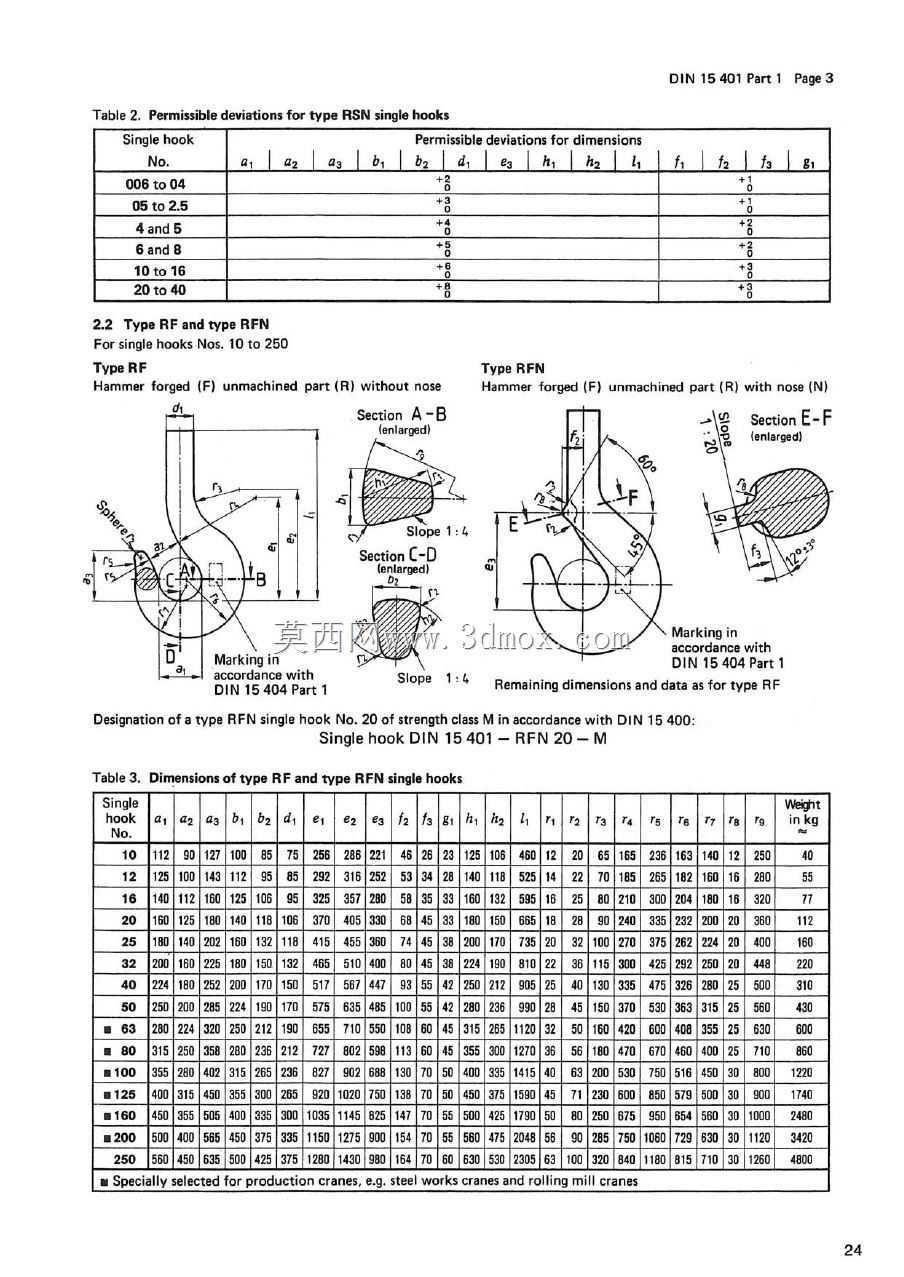

　　在车间重型物料转运、港口货场装卸、冶金轧制产线成品吊运这类场景里，起重吊钩是直接承载吊重、连接起升机构与被吊物的核心受力构件，其结构合理性直接决定吊装作业的安全冗余，本次设计的单钩结构严格遵循DIN 15401相关标准要求，适配RF、RFN两类锻造吊钩的应用场景，覆盖从数吨到数十吨的常规起重载荷区间。从实际使用场景出发，这类吊钩主要配套桥式起重机、门式起重机、轧制车间专用起重设备使用，既可以直接悬挂在起升机构的动滑轮组下方，也可以配合吊梁、卸扣组成成套吊具，用于吊运钢卷、铸锻件、集装箱货组等不同形态的重物，设计时首先要区分机加工与非机加工的钩体部位，非机加工的锻造面保留锻造流线的连续性，避免应力集中破坏金属纤维走向，

　　机加工部位则重点保证与吊钩横梁、推力轴承、螺母配合的尺寸精度，防止装配后出现卡滞、偏载问题。钩体的截面设计采用渐变的梯形与圆形过渡结构，从钩柄的圆柱安装段到钩身的弯曲承载段，截面尺寸随受力弯矩的变化逐步调整，钩尖部位设置防脱挡边的安装位，可配套弹簧式防脱棘爪，避免吊装过程中吊索从钩口滑出，钩腔内部的曲率半径经过反复校核，保证搭配钢丝绳索具、链条索具使用时，索具与钩体的接触面积足够，不会出现索具局部弯折应力过大的问题。安装边界方面，钩柄段的螺纹尺寸严格匹配标准吊钩螺母的规格，钩柄上端的定位轴颈与推力轴承的内圈配合，保证吊钩在承载状态下可以灵活水平回转，调整被吊物的朝向，钩身尾部的凸台结构用于锁定吊钩横梁的轴向位置，

　　避免作业过程中钩体出现轴向窜动。设计过程中针对不同额定载荷的钩号，逐一核对钩身开口尺寸、钩腔深度、钩柄长度、各截面的直径参数，同时参考标准中的允许偏差要求，对锻造毛坯的加工余量做了合理预留，小吨位吊钩的钩体采用模锻成型，大吨位钩体则采用自由锻后局部机加工的工艺，所有承载截面的尺寸都预留足够的安全系数，按照材料屈服强度的5倍以上做静载校核，同时考虑起重作业中的动载冲击系数，对钩身弯曲部位的应力集中点做圆弧过渡处理，避免出现锐角、加工刀痕这类容易引发疲劳裂纹的缺陷。从结构细节来看，RF型无鼻结构的吊钩适配常规吊装场景，钩头部位没有额外的凸台，索具挂取操作更便捷；RFN型带鼻结构的吊钩则在钩尖外侧设置了辅助凸台，

　　可配合安全挡块或者辅助吊点使用，适合需要额外固定索具的特殊吊运场景，比如吊运细长杆件、异形构件时，可以用辅助索具绑定在凸台位置，防止被吊物出现大幅摆动。钩体上预留的标记位置用于打刻额定载荷、钩号、材质标识，方便现场作业人员快速识别吊钩的承载参数，避免超载使用。在三维建模过程中，先按照标准参数表绘制各截面的草图，通过放样、扫掠特征生成钩体的基础实体，再对各过渡部位做圆角处理，还原锻造工艺的圆角特征，同时单独拆分出钩柄螺纹、轴承配合面、防脱棘爪安装孔这些机加工特征，明确区分锻造面与机加工面的粗糙度要求，建模时还同步做了装配干涉检查，模拟吊钩与横梁、螺母、轴承、防脱装置的装配过程，确认各配合部位的间隙符合装配要求，不会出现装配干涉或者配合间隙过大导致的晃动问题。针对现场使用中容易出现磨损的钩腔内侧接触部位，设计时也考虑了磨损余量，在满足标准尺寸要求的前提下，适当增加了该部位的截面厚度，延长吊钩的使用寿命，同时在钩体的危险截面位置预留了检测基准面，方便后期定期做无损检测、磨损量检测时快速判断钩体的损耗状态，判断是否达到报废标准。
