圆形防水工业电源接插组件结构设计

　　在工业现场布线、户外临时供电、小型机电设备外接电源的场景里，接插部件的可靠性直接决定整套供电链路的稳定性，这款圆形结构的电源接插组件，就是针对小功率设备的外接供电需求做的结构设计。先看实际使用的边界，这类插座大多用在户外小型灯具、园林电动工具、低压成套设备的侧装供电口，需要兼顾插接后的防松脱、接线端的密封防护，以及日常插拔操作的手感一致性，不能出现插接过紧导致操作费力，或是插接过松带来的接触不良、电弧打火隐患。从结构设计逻辑来看，整体采用圆盘式外露壳体，外壳选用耐候性工程塑料做主体，黄色的壳体配色一方面符合工业供电部件的警示色规范，在复杂的设备安装环境里能快速识别供电接口位置，另一方面材料本身添加了抗UV助剂，

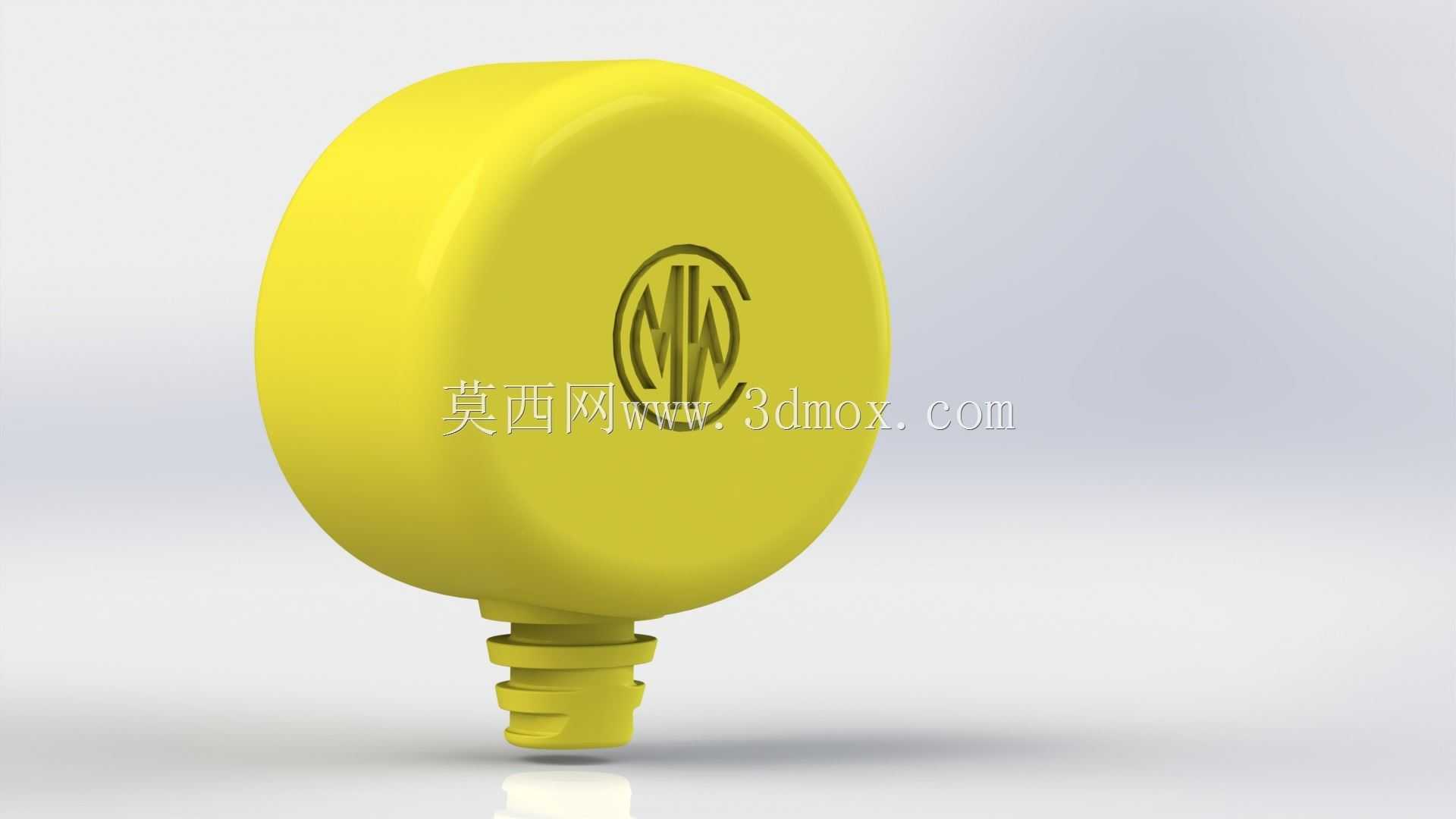

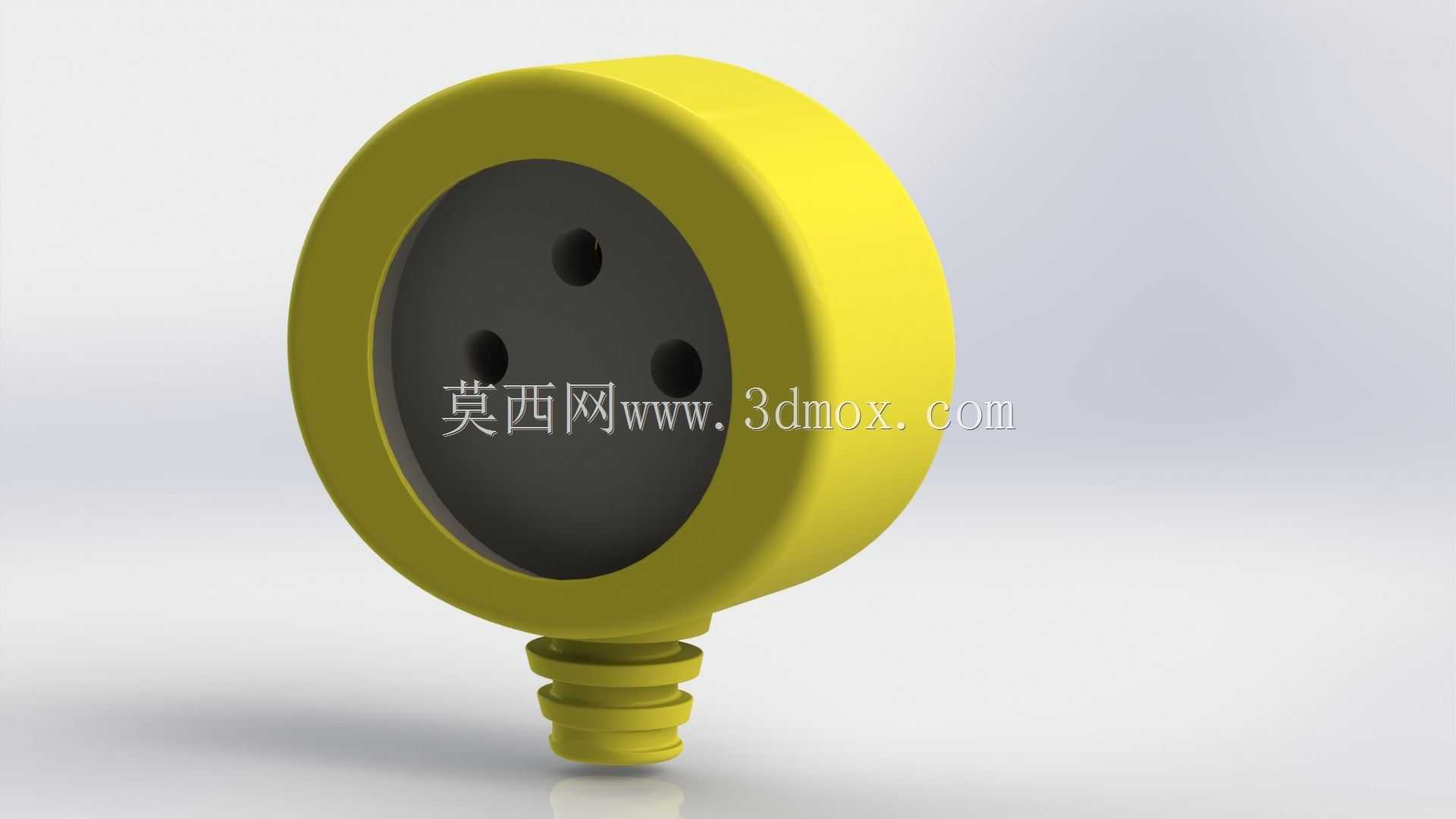

　　长期暴露在户外日晒环境下不会出现壳体脆化、褪色开裂的问题。插座的正面插孔区域做了内凹设计，插孔周边的黑色绝缘基座采用阻燃绝缘材料，三个插孔呈等边三角形排布，对应三极供电的火线、零线、接地极，插孔的深度做了针对性优化，既保证插头插脚插入后有足够的接触面积，满足额定电流下的载流要求，又能避免插脚外露带来的触电风险，绝缘基座和黄色外壳之间做了台阶式配合，装配后配合面涂覆密封胶，能阻挡日常泼溅的水、灰尘进入壳体内部的接线区域。底部的外螺纹接线柱是这款插座的安装核心结构，螺纹段的尺寸适配常规的设备面板开孔，安装时从面板外侧将插座插入开孔，在面板内侧用配套的锁紧螺母拧紧，就能完成插座的面板固定，不需要额外做复杂的卡扣结构，安装效率更高，

　　同时螺纹根部做了橡胶密封圈的安装槽，锁紧螺母压紧后密封圈会贴合面板背面，实现安装位置的IP65级防护，适合在潮湿、多粉尘的车间或是户外场景使用。内部的导电接触件采用锡磷青铜材质，一体冲压成型后做镀镍处理，既保证接触片有足够的弹性，在插头多次插拔后依然能保持对插脚的抱紧力，避免接触电阻过大发热，镀镍层也能提升导电件的抗氧化能力，延长部件的使用寿命。接线端的结构采用螺丝压接式设计，不需要专用的压接工具，现场布线时只需要将剥好的线芯插入接线端子，拧紧压线螺丝就能完成接线，适合现场施工的快速装配需求，每个接线极之间都做了绝缘隔离筋，避免接线过程中铜线外露造成极间短路。从安装尺寸边界来看，圆盘外壳的直径控制在常规面板安装的通用尺寸范围内，

　　不会占用过多的面板空间，底部螺纹段的长度适配1.5mm到3mm厚度的设备面板，覆盖大部分薄金属电控箱、塑料设备外壳的安装厚度要求，不需要针对不同面板厚度定制不同规格的产品。在实际选型匹配的时候，这款插座配套对应规格的三极插头使用，插头的外圈做了和插座内凹区域匹配的凸台，插接后凸台嵌入插座的内凹位置，能避免液体顺着插接面缝隙渗入内部，同时插头和插座的配合处预留了防水胶圈的安装位置，接插完成后能实现接插面的密封。考虑到工业场景里的误拉扯风险，插座内部的接触件做了防拉脱结构，当外部线缆受到意外拉扯时，拉力会先作用在壳体的线缆固定结构上，不会直接传导到导电接触件和压线螺丝位置，避免拉扯导致接线松脱断电。整个结构没有多余的复杂零件，所有部件都采用模具注塑或是冲压成型，量产时的装配工序简单，只需要将导电件预装到绝缘基座内，再将基座压入外壳，最后装好底部的密封结构就能完成成品组装，生产效率高，品控稳定性好。在日常维护层面，这类插座的外壳没有易损的卡扣结构，即使经过多年使用出现密封胶圈老化的情况，只需要更换对应规格的密封圈就能恢复防护性能，不需要整体更换插座，降低现场运维的成本。针对不同的使用场景，这款结构的插座可以通过更换内部导电件的材质和线径规格，适配不同的额定电流等级，从10A的小功率照明供电到16A的小型电动设备供电都能覆盖，壳体的基础结构不需要做大幅修改，具备很好的结构延展性。
