插杆式蓝色万向脚轮三维设计作品

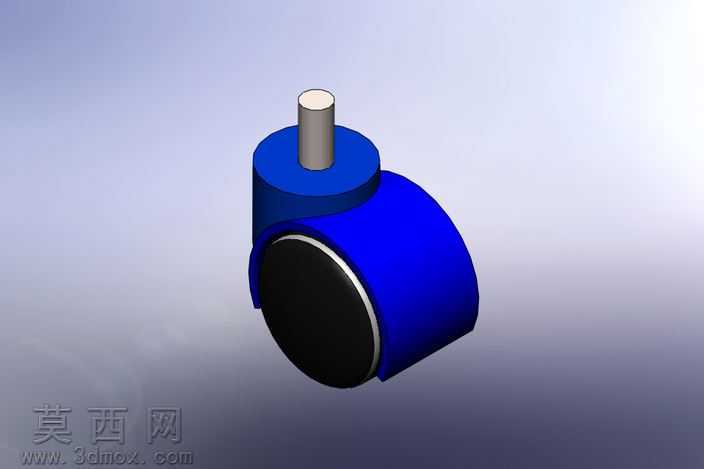

本作品为插杆式万向脚轮的三维建模设计成果，建模阶段采用参数化特征建模逻辑，先完成核心安装插杆的基准定位，以插杆轴线为装配基准搭建上部连接基座，基座与插杆采用同轴心配合约束，保证安装时插杆可顺利插入配套设备的安装孔位。滚轮支架部分采用圆弧包覆式结构设计，建模时通过曲面拉伸与实体修剪结合的方式，做出支架外侧流畅的弧形曲面，既保证支架对滚轮的包覆防护效果，也让整体外观更具简约质感。滚轮部分采用分层结构设计，内层为硬质轮芯结构，外层为软质接触层，建模时通过旋转凸台命令生成滚轮基础轮廓，再对轮面边缘做圆角过渡处理，避免轮边尖锐棱角剐蹭地面或线缆。材质渲染阶段，上部安装插杆赋予磨砂金属材质，模拟钢制插杆的哑光金属质感，表面添加细微的磨砂纹理提升真实感；蓝色支架部分赋予高光亮面蓝色塑料材质，调整材质的反射参数与高光强度，还原工程塑料表面光滑亮泽的视觉效果，同时在支架边缘添加细微的倒角高光，强化结构的立体感；滚轮外层接触层赋予哑光黑色橡胶材质，降低材质反光度，添加细微的颗粒纹理模拟橡胶表面的防滑质感，滚轮内层轮芯与支架衔接的金属装饰圈，赋予亮面镀铬金属材质，通过高反射效果提升部件的层次区分度。结构设计上，支架与滚轮之间预留了合理的转动间隙，保证滚轮可顺畅绕轮轴转动，上部基座与支架之间采用可转动连接结构，实现脚轮360度水平万向转动功能，满足设备灵活转向移动的使用需求。整体建模过程严格遵循实际脚轮的生产装配逻辑，各部件的配合公差经过合理设置，既保证三维模型的视觉还原度，也可直接用于后续的结构验证、装配模拟以及产品渲染展示使用，模型的各特征参数均可编辑调整，可根据实际使用需求修改插杆长度、滚轮直径、支架尺寸等参数，适配不同规格的家具、小型设备的移动安装需求。
