立式流体研磨作业核心传动结构设计

项目分类:通用机械零部件 发布时间:2021-11-27 ID:417635
  • 立式流体研磨作业核心传动结构设计
  • 立式流体研磨作业核心传动结构设计
  • 立式流体研磨作业核心传动结构设计
  • 立式流体研磨作业核心传动结构设计

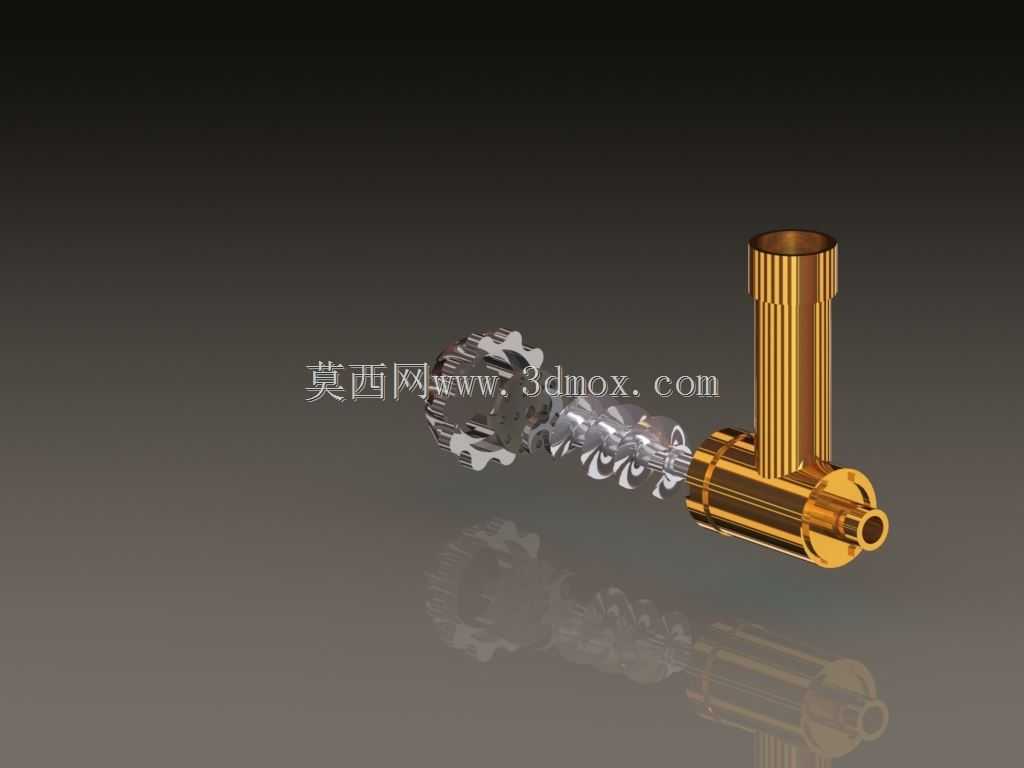

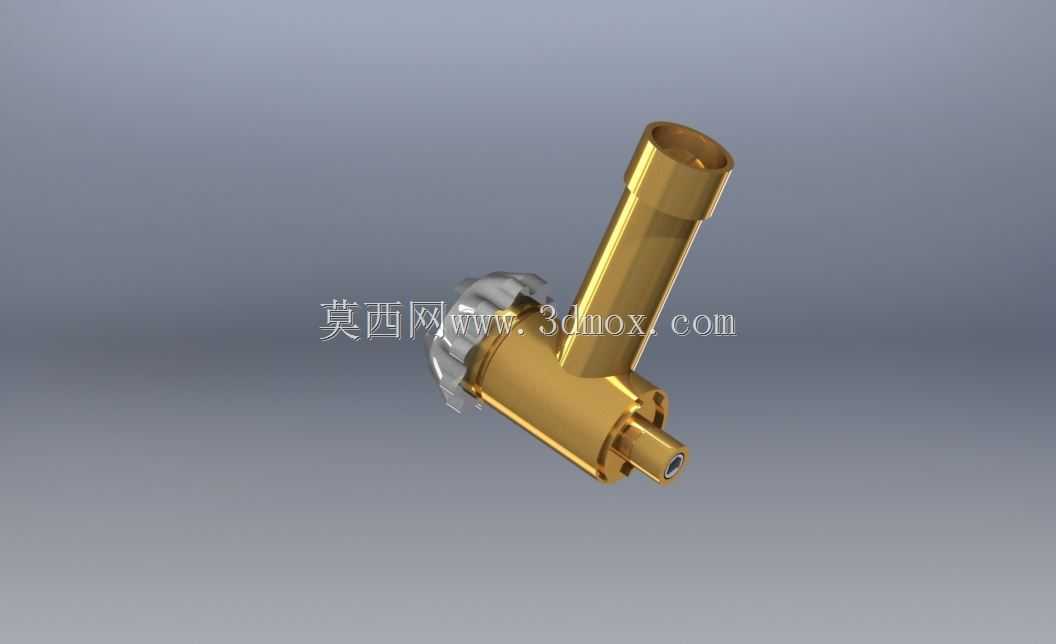

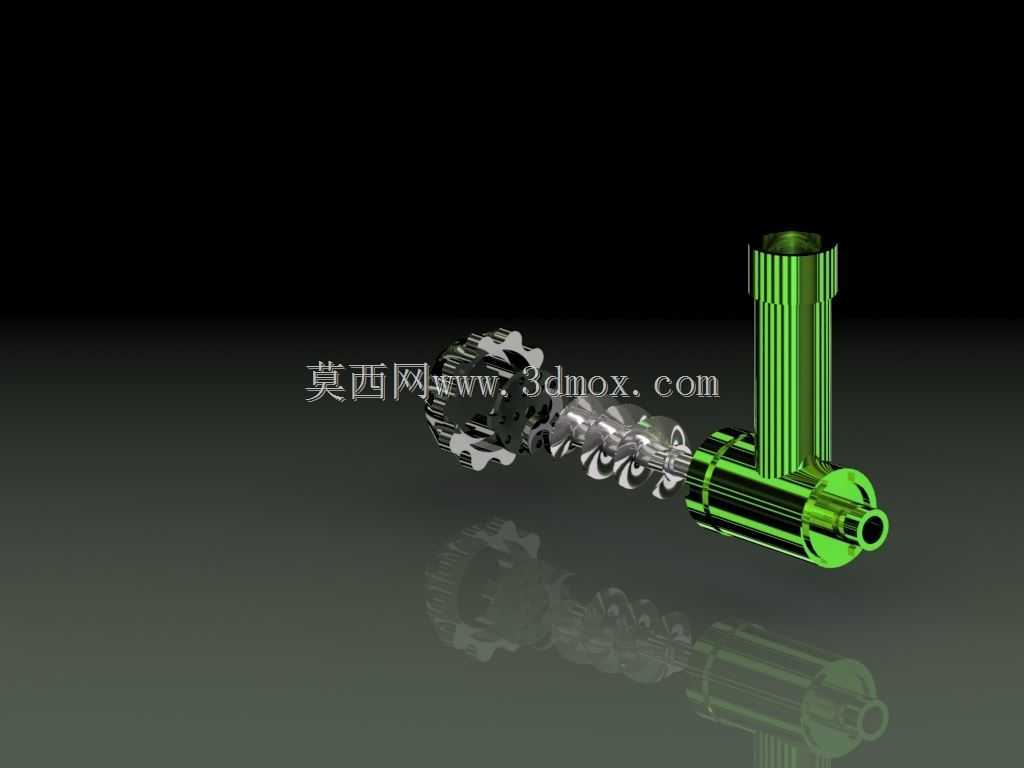

  这套研磨结构的设计初衷,是解决小口径金属管件内壁、异形流道表面的精整加工痛点,在液压阀块内孔去毛刺、精密喷油嘴内表面抛光、小型医疗金属导管内壁研磨这类常规磨头无法深入的作业场景中,能依靠流体携带磨料完成均匀的材料去除,避免传统机械研磨带来的内壁划痕、边角倒钝过量问题。从结构布局来看,整套组件采用立式偏心安装逻辑,上部的筒状腔体为磨料流体的暂存增压腔,腔体侧壁做了等距的竖向加强筋,既可以提升腔体在0.3-0.8MPa工作压力下的抗变形能力,也能作为安装定位的基准面,和外部驱动壳体的卡槽直接配合,省去额外的定位销结构,装配时的同轴度公差可以控制在0.02mm以内。下部的偏心输出轴连接内置的涡轮搅拌组件,当动力输入时,

  涡轮会在腔体内形成定向的紊流,带动混有碳化硅或氧化铝磨粒的研磨流体以螺旋轨迹流经待加工工件的内表面,相比直喷式流体研磨,这种螺旋紊流的磨料接触均匀度能提升40%以上,不会出现流道中心区域研磨过量、边角区域研磨不足的问题。传动端采用斜齿圆柱齿轮组传递动力,齿轮的模数取1.5,齿面做了渗碳淬火处理,硬度达到HRC58-62,能适配连续8小时以上的高频作业工况,齿轮啮合侧隙控制在0.01-0.03mm之间,既避免热胀卡滞,也能减少动力传递过程中的回差,保证涡轮转速稳定在120-300r/min区间内,不会因为转速波动导致研磨表面出现环状纹路。在安装边界上,整套结构的最大径向尺寸不超过120mm,轴向总长度控制在280mm以内,

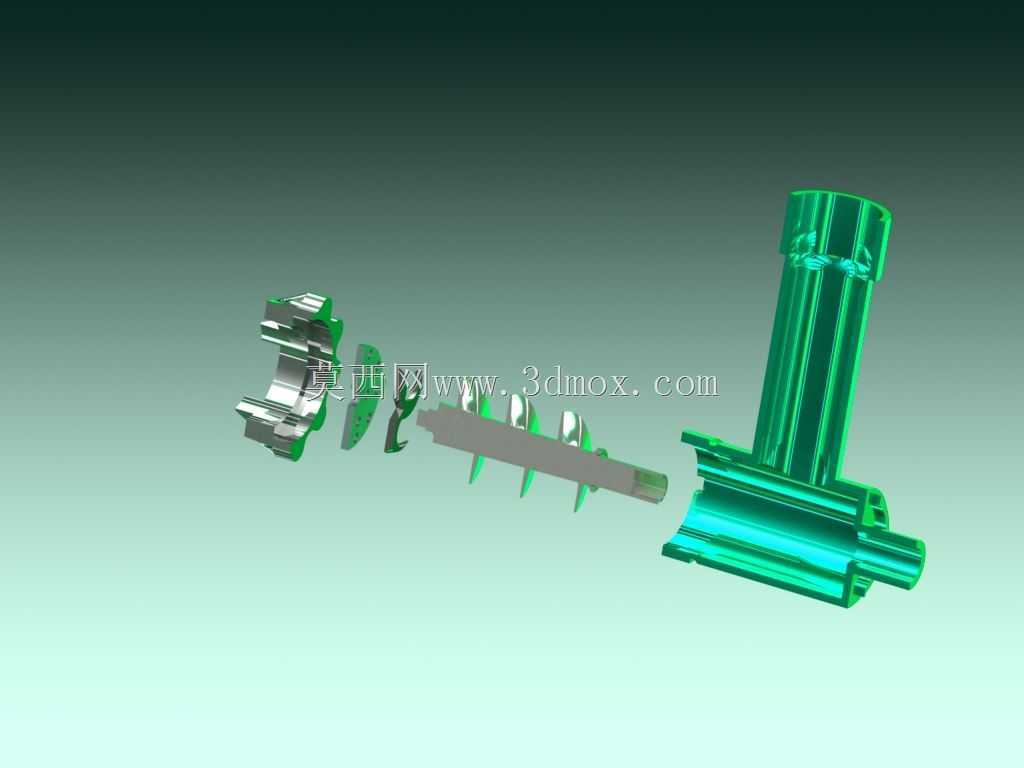

  下部的出料接口采用标准M20×1.5外螺纹,可以直接和不同规格的工件夹具快换连接,不需要额外加工过渡接头;上部的腔体顶端预留了直径16mm的进料口,可通过快插接头连接磨料循环管路,实现磨料的持续供给与回收,适配自动化生产线的连续作业需求。结构设计时特意将易损的涡轮组件和腔体做了分体式设计,涡轮通过端部的扁榫结构和输出轴连接,更换时只需要拆下下端的端盖就能直接抽出,不需要拆解整个传动齿轮组,日常维护的耗时能缩短60%以上。腔体的内壁做了镜面抛光处理,粗糙度达到Ra0.8以下,能减少磨料在腔壁的残留堆积,避免长期使用后磨料结块堵塞流道,同时也降低了流体在腔体内的压力损失,让出口处的流体压力波动控制在±0.02MPa范围内,

  保证不同批次工件的研磨精度一致性。针对不同材质的工件加工需求,这套结构可以通过调整输入转速、更换不同粒度的磨料来适配,比如加工不锈钢材质的液压阀件时,采用240#碳化硅磨料、转速控制在180r/min,就能在3-5分钟内完成内壁Ra1.6到Ra0.4的精度提升;加工铜质的小型喷嘴零件时,采用400#氧化铝磨料、转速降低到120r/min,就能避免软质金属表面出现过磨凹坑。整套结构的动平衡等级做到G2.5级,高速运转时的振动幅值不超过0.03mm,不需要额外做厚重的减震基座,直接安装在常规的设备工作台面上就能稳定运行,不会因为振动导致磨料流体的轨迹紊乱,影响最终的加工表面质量。在密封设计上,输出轴和腔体的配合位置采用双唇口丁腈橡胶密封圈,能耐受研磨磨料的冲刷,正常工况下的密封寿命能达到1200小时以上,不会出现磨料泄漏进入齿轮腔导致齿轮异常磨损的问题;齿轮腔内部预留了润滑脂存储腔,一次性填充高温润滑脂后可以满足半年的润滑需求,不需要频繁加注润滑剂,降低日常运维的工作量。
