复古壁挂式户外庭院灯金属灯座结构

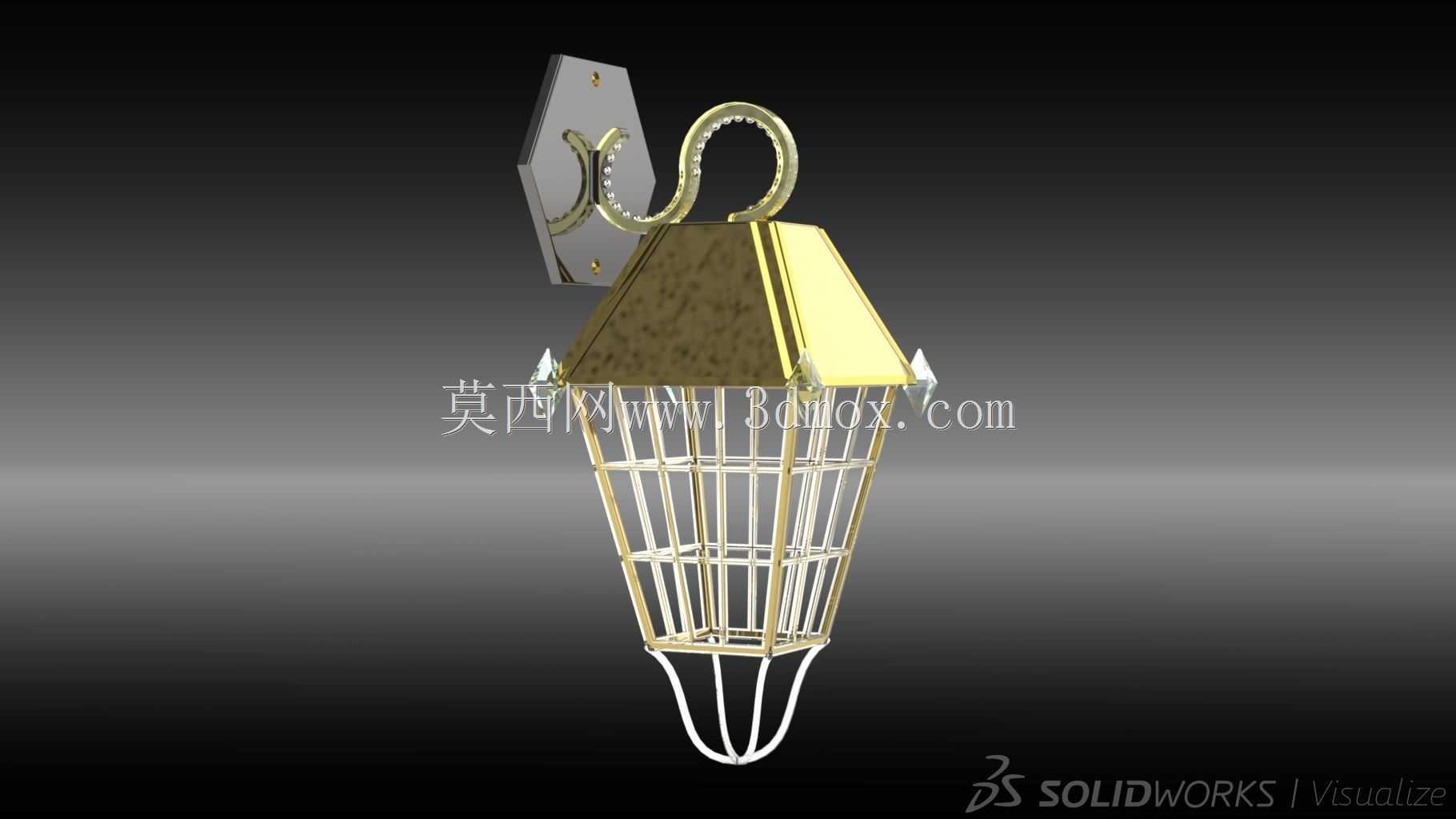

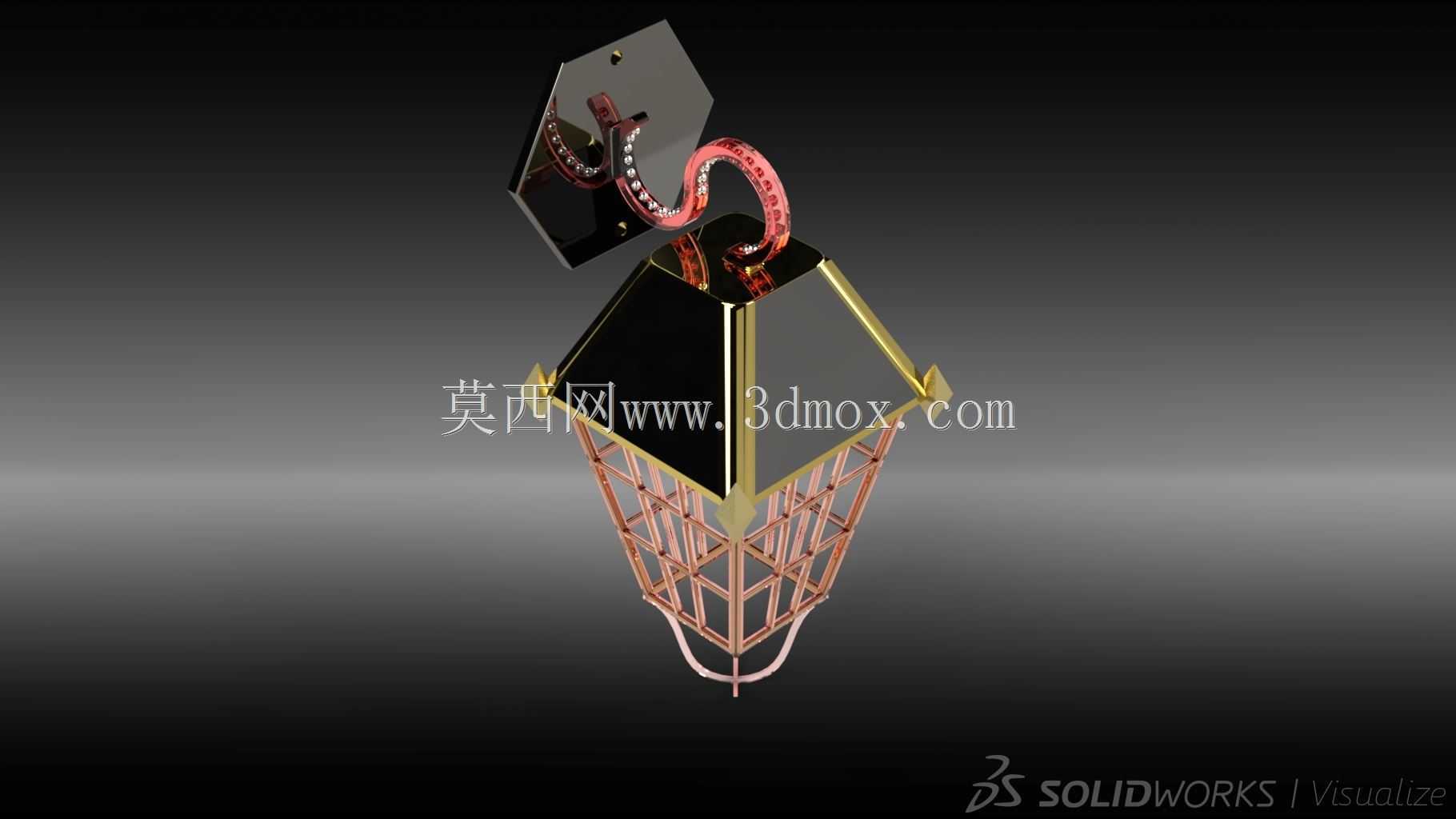

　　这款壁挂式灯座主要面向户外庭院、建筑外墙、廊架立柱的照明安装场景，作为壁装照明灯具的核心承载构件，承担固定灯体、衔接安装基面、传递结构载荷的核心作用，区别于吸顶、吊装类灯具配件，该构件专门适配垂直墙面的安装需求，可在砖石、混凝土、木质外墙等多种基面上完成固定，适配户外露天环境下的长期使用需求。从结构设计逻辑来看，整个灯座分为墙面固定座、衔接弯臂、灯体承托框架三个核心功能段，各段之间的载荷传递路径清晰，没有冗余的受力拐点。墙面固定座采用六边形冲压金属板结构，板件上预留两个对称布置的安装孔位，孔位间距经过适配常规膨胀螺丝、自攻螺丝的安装尺寸设计，安装时可直接通过紧固件将固定座锁附在墙面上，六边形的板件轮廓相比常规圆形、方形固定座，

　　在拧紧螺丝时可提供更多的受力把持面，避免安装过程中板件跟转，同时板件边缘做了折边强化处理，在1.2mm左右的板材厚度下即可达到足够的结构刚度，不会因长期承重出现板面翘曲变形。衔接弯臂采用双环弧形金属条结构，从固定座中部向外延伸出平滑的弧形过渡段，既可以将灯体整体向外探出合适的距离，避免灯体贴墙过近造成的照明光线被墙面遮挡，同时弧形的结构走向可以自然分解灯体的竖直向下载荷，将竖直方向的重力转化为沿弯臂轴向的压应力与固定座处的剪应力，相比直臂式衔接结构，抗风载能力更强，在户外遭遇强风时，弧形结构可以更好地分散侧向冲击力，降低固定孔位处的应力集中风险。灯体承托框架采用笼式镂空结构，上部为四坡顶式的金属封盖，封盖边缘做了外翻压边处理，

　　既可以遮挡上部的连接缝隙，避免雨水顺着缝隙渗入灯体内部，同时压边结构也可以提升封盖的结构强度，封盖下方为多根竖直布置的金属条围成的锥形笼架，笼架下部做了弧形收边的托底结构，可直接承托玻璃灯罩、内部光源组件等灯体部件，笼架的竖直金属条均匀分布，既可以为灯罩提供周向的防护，避免外力撞击造成灯罩破损，同时镂空结构不会遮挡光线的投射，保证照明光线可以从各个方向向外扩散。从安装边界尺寸来看，整个灯座从墙面固定面到灯体最外侧的探出距离适配常规户外壁灯的安装要求，不会因探出过长造成结构受力过大，也不会因探出过短导致照明范围受限；固定座的尺寸可覆盖常规墙面接线盒的安装范围，安装时可直接将墙面预留的供电接线隐藏在固定座后方，无需额外做明线遮盖处理；笼式承托框架的内部尺寸适配常规E27灯座、配套玻璃灯罩的安装公差，框架上部预留的光源安装位可直接固定灯头接线组件，下部的弧形托边可托住灯罩底部，配合上部封盖的压边完成灯罩的固定，无需额外的灯罩固定卡扣，减少了零部件数量，降低了长期户外使用下连接件锈蚀失效的风险。设计过程中针对户外使用的场景，所有金属构件的弯折处都做了圆角过渡处理，没有尖锐的棱角，避免安装、维护过程中划伤操作人员；各构件之间的连接点采用焊接固定，焊缝位置做了打磨平滑处理，避免出现虚焊、焊渣残留的问题，保证连接强度的同时也提升了整体的外观质感；整个结构没有易积水的凹槽结构，雨天落在灯座上的雨水可顺着弧形结构、镂空间隙自然流下，不会出现积水积尘的问题，

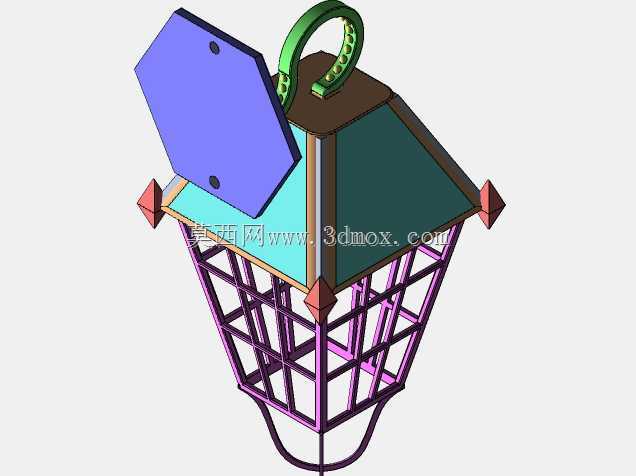

　　降低长期使用下的锈蚀风险。在实际选型适配时，该灯座可搭配同风格的磨砂玻璃灯罩、暖光光源组件，用于别墅庭院外墙、露台廊柱、景区步道旁的建筑墙面、复古风格商业街区的外立面照明安装，既可以满足照明功能的承载需求，其复古的金属线条造型也可与建筑外立面的装饰风格形成呼应，不会出现工业配件的突兀感。从建模实现的角度来看，整个结构的建模过程优先采用钣金模块构建固定座、封盖等板类零件，通过边线法兰、折弯、成型工具等特征还原板件的折边、安装孔等结构，弯臂、笼架金属条等杆件类零件通过扫描特征完成，在弧形弯折处保证曲率连续，避免出现折线拐点，装配过程中通过同轴、面重合等配合关系完成各零件的定位，整体装配完成后可通过干涉检查确认各零件之间没有装配冲突，安装孔位、承托位的尺寸公差控制在合理范围内，可直接导出工程图用于生产加工环节的尺寸参考。
