简约皮带款石英腕表结构三维设计

　　日常穿戴类计时腕表的结构设计，需要兼顾佩戴贴合度、视觉协调性与内部机芯的安装防护需求，这款皮带款腕表的三维建模过程，首先从佩戴场景的人体工学边界切入，成年人手腕围度普遍在140mm到200mm区间，因此表壳外径设定为40mm，厚度控制在9mm，既能够容纳常规石英机芯、表盘指针组件与表冠调节结构，也不会因表身过厚在佩戴时卡压手腕，影响日常伏案、抬手等动作的舒适度。表耳部分采用一体化弧形过渡设计，与皮质表带的衔接处预留2.2mm的生耳安装槽，生耳孔位同轴度公差控制在0.02mm以内，确保表带拆装顺畅，同时避免佩戴过程中表耳与表带衔接处出现突兀的缝隙，破坏整体视觉的流畅感。表盘采用极简无刻度设计，仅保留时针、分针与细长秒针的指针结构，

　　指针轴位于表壳几何中心，装配时需保证指针与表盘表面留有0.3mm的间隙，防止指针转动过程中剐蹭表盘表面，影响走时稳定性。表镜采用弧面蓝宝石玻璃材质，与表壳衔接处做台阶式防水槽设计，槽内预留0.5mm的防水胶圈安装位，能够满足日常洗手、淋雨场景下的基础防水需求，避免水汽渗入表壳内部侵蚀机芯组件。皮质表带采用头层牛皮材质，表带宽度从表耳处的20mm向表扣位置逐渐收窄至18mm，表带内侧做弧形凹陷处理，贴合手腕皮肤的弧度，减少长时间佩戴的闷汗与压痕问题，表扣采用常规针扣结构，扣针与带身孔位的配合间隙控制在0.1mm，扣合后不会出现松垮晃动的情况。建模过程中，表壳的金属抛光面与表带的荔枝纹皮质表面做了差异化的材质表现，

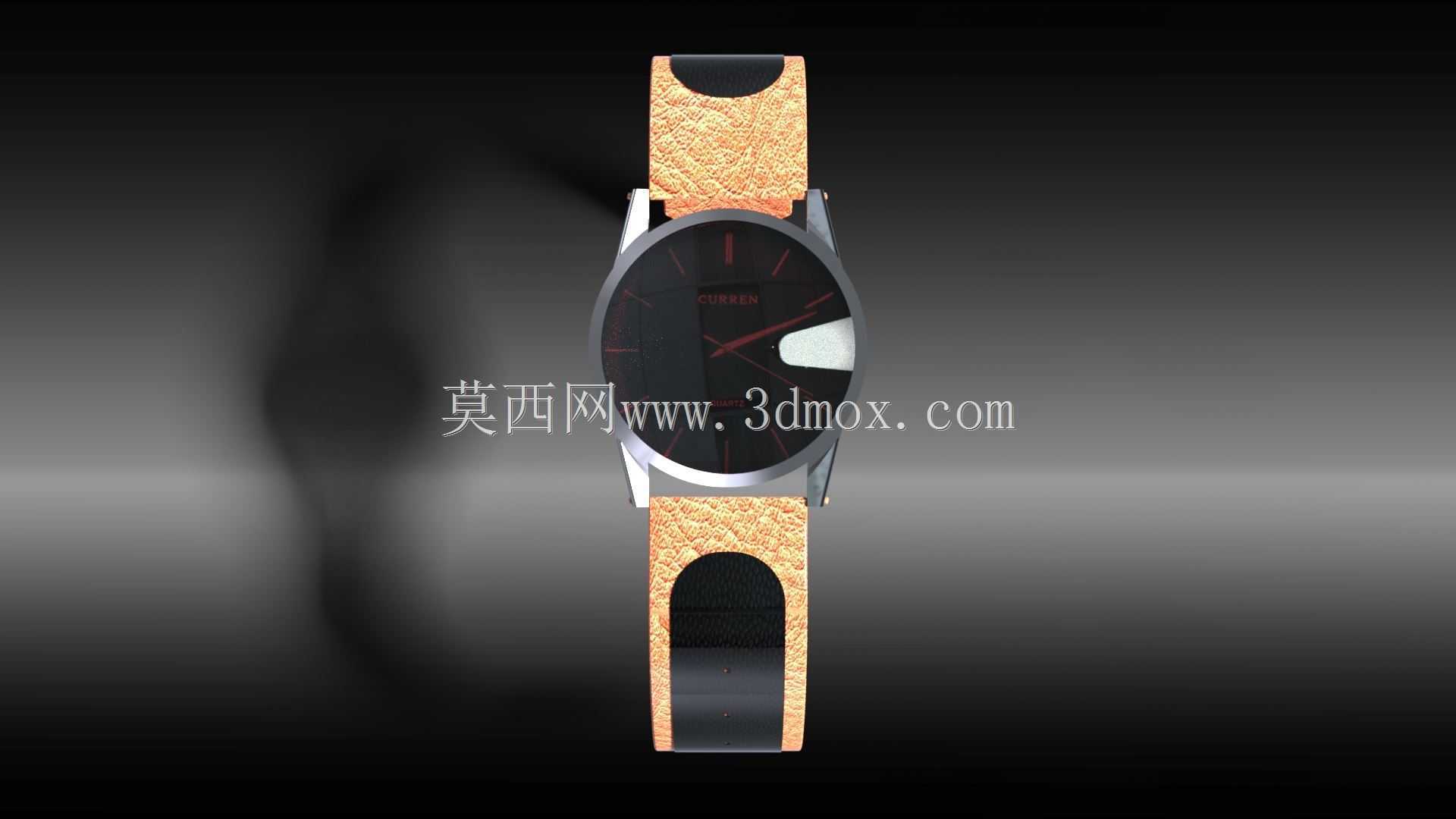

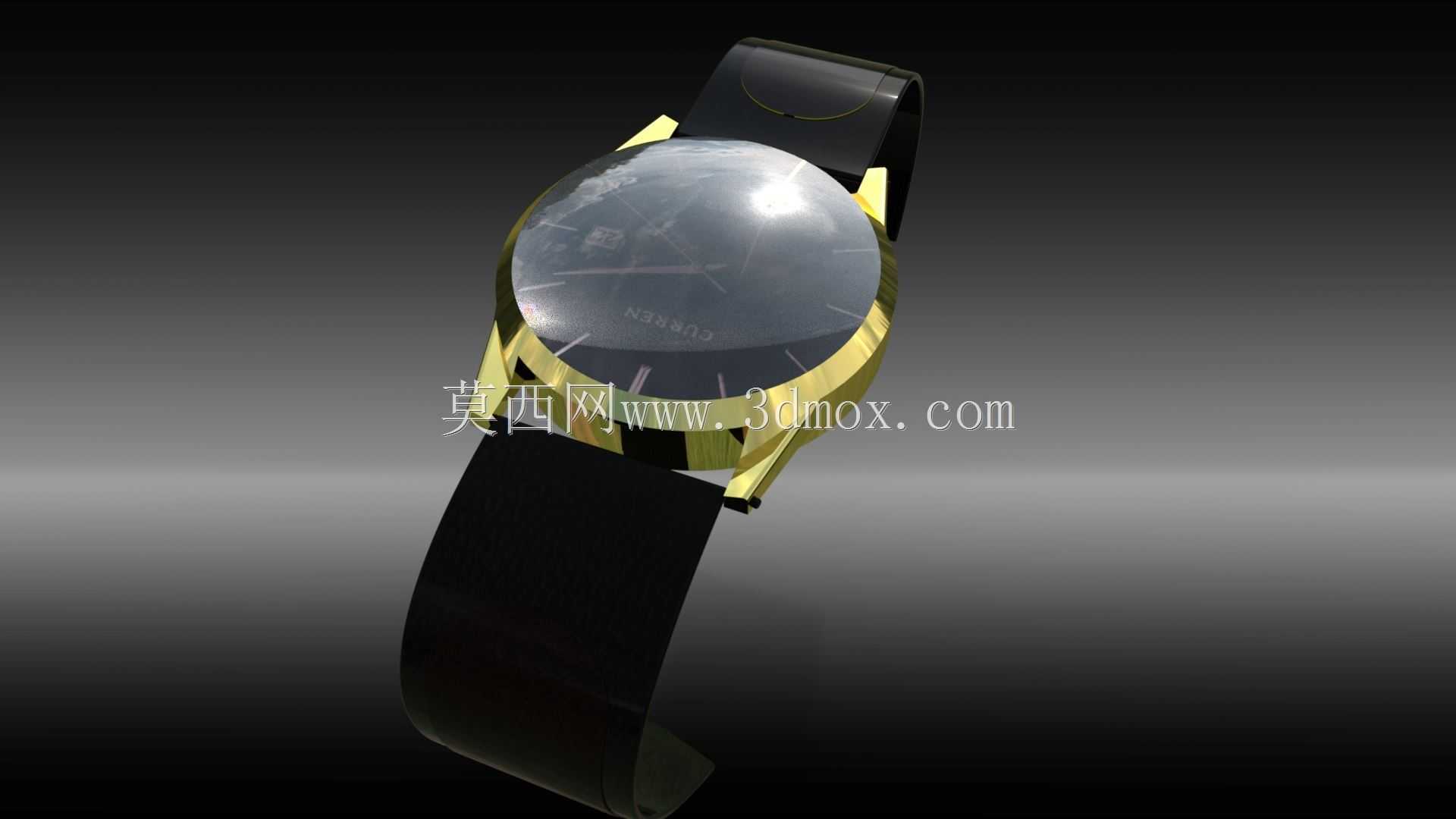

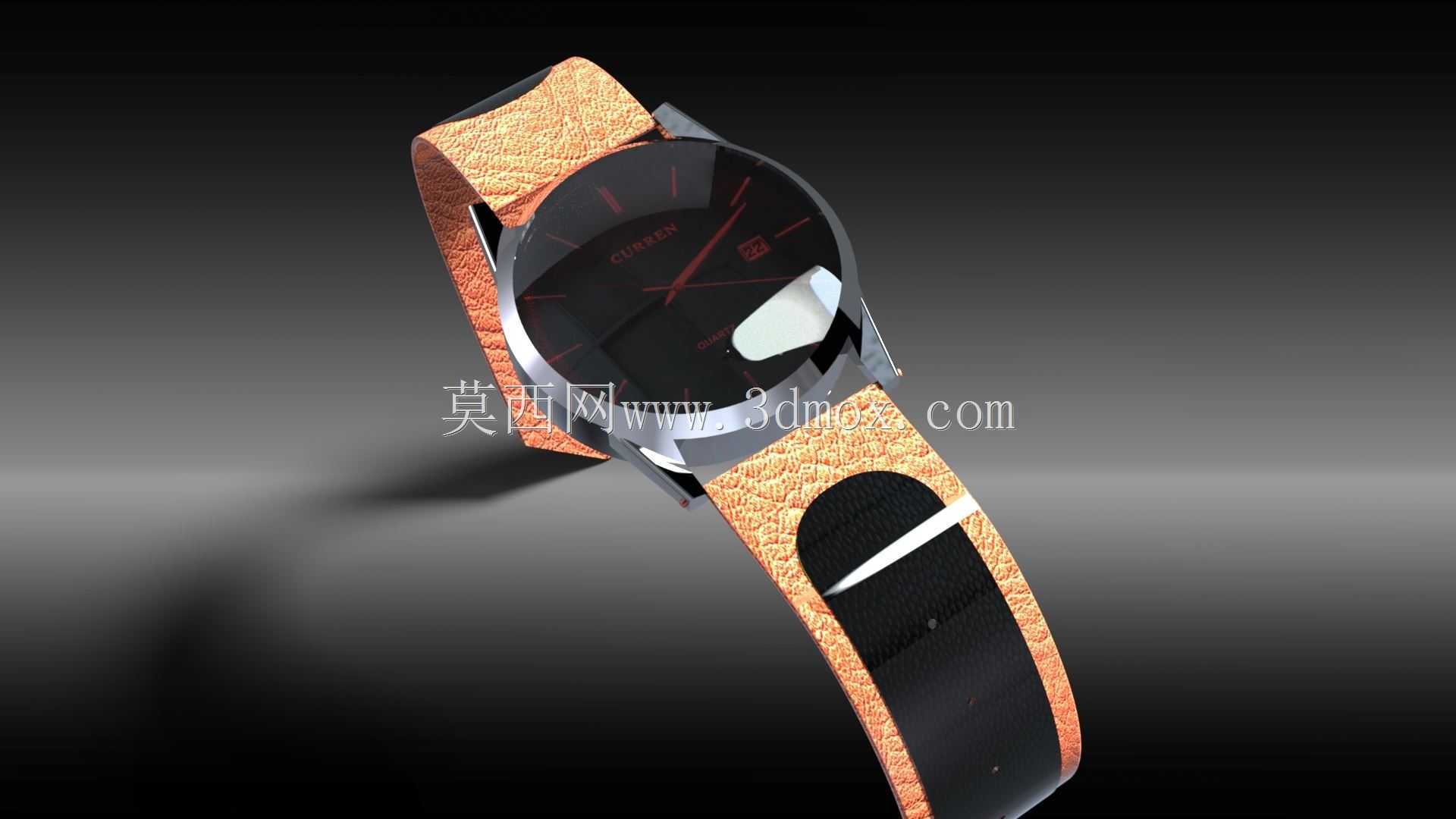

　　金属表壳部分做高反光镜面处理，表带部分还原皮革的细微纹理质感，渲染阶段通过侧上方45度的主光源打光，突出表壳的金属光泽与表带的纹理层次，同时在表镜位置做了自然的高光反射效果，还原真实腕表的视觉质感。从结构装配逻辑来看，整个腕表的组件分为表壳后盖、防水胶圈、机芯固定座、石英机芯、表盘、指针、表镜、表冠、生耳、皮质表带、表扣十一个部分，各组件之间的装配间隙均按照实际量产的公差要求设定，表壳后盖采用旋入式结构，螺纹配合长度为3.5mm，既保证后盖与表壳的连接强度，也能进一步提升整体的密封性能。表冠位于表壳3点钟位置，表冠与表壳衔接处同样预留防水胶圈位，表冠的防滑齿纹深度设定为0.3mm，方便日常调校时间时的手指施力，不会出现打滑的情况。

　　在实际的产品开发流程中，这类腕表的三维模型可直接用于结构验证、外观手板打样与渲染宣传物料制作，建模时对各组件的安装边界做了明确的限位设计，比如机芯固定座的卡槽尺寸与常规MIYOTA系列石英机芯的安装尺寸完全匹配，不需要额外修改结构即可直接适配通用机芯组件，能够大幅缩短产品从设计到量产的开发周期。针对日常佩戴的磕碰场景，表壳的边角位置全部做R0.8mm的圆角处理，既能够提升佩戴时的触感舒适度，避免尖锐边角剐蹭衣物或皮肤，也能减少磕碰时的应力集中，降低表壳受撞击后出现凹陷变形的概率。表带的固定生耳采用316L不锈钢材质，直径1.8mm，两端的弹性伸缩结构行程设定为1mm，能够适配不同公差范围的表耳孔位，拆装时不需要额外的专用工具即可完成表带更换，方便用户根据穿搭需求替换不同材质、颜色的表带。
