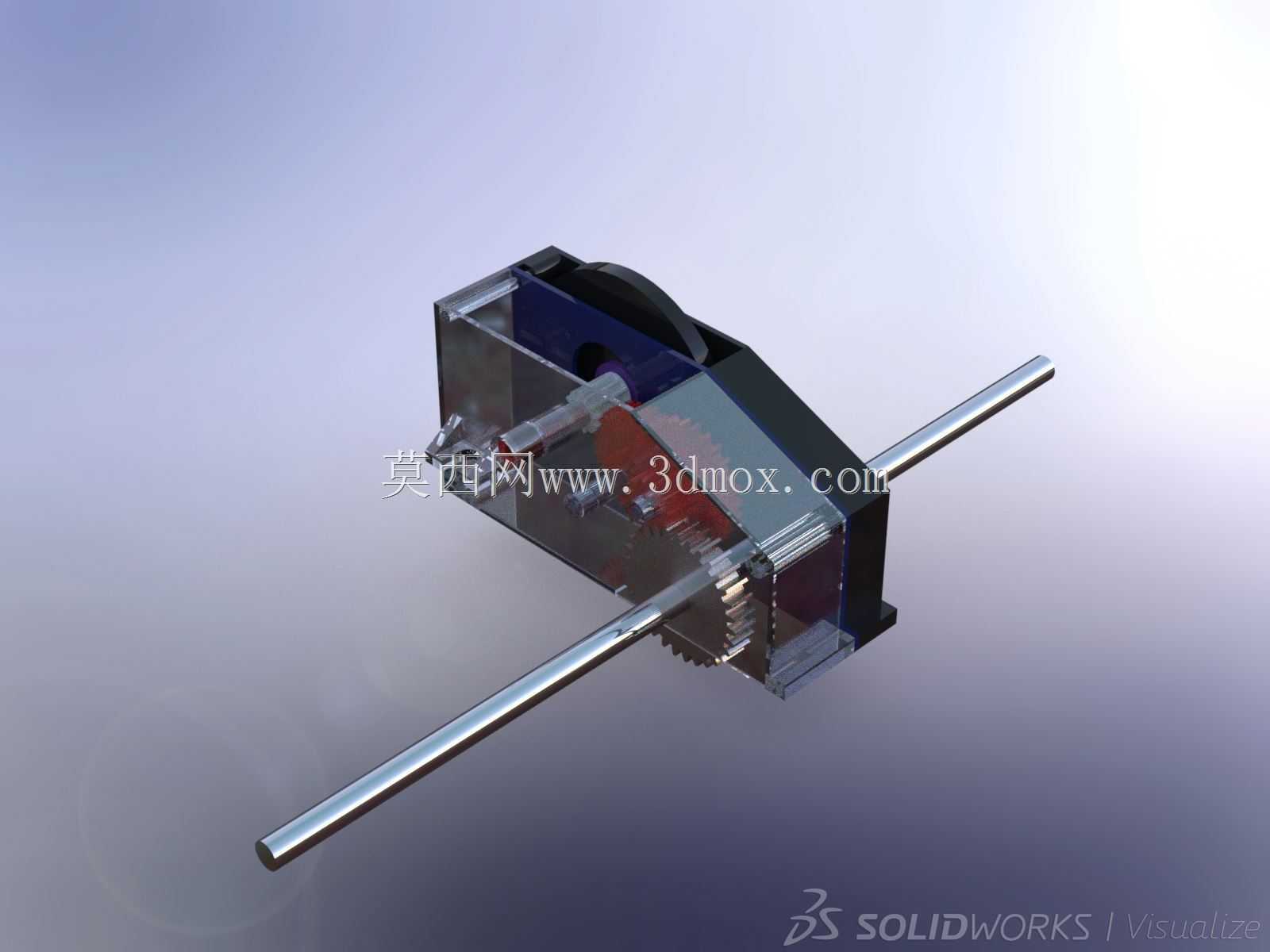

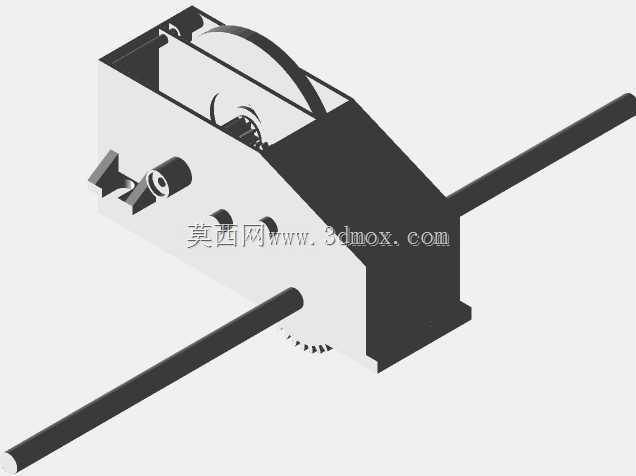

透明剖视结构动力变速箱三维设计

　　这款动力变速箱的结构设计，核心围绕多档位动力转速扭矩匹配需求展开，采用平行轴齿轮传动布局，输入输出轴沿同轴线方向向外延伸，轴端预留充足的联轴器安装位，可直接对接动力输入端与负载输出端，适配小型动力设备、教学演示装置、实验台架等多种场景的传动需求。从实际应用场景来看，这类小尺寸动力变速箱既可以用于小型工程机械的动力传输单元，完成不同工况下的转速切换与扭矩放大，也可作为机械原理教学的演示教具，透明外壳的设计能够直观展示内部齿轮啮合、档位切换的完整过程，帮助学习者理解变速机构的工作逻辑，同时也能用于非标自动化设备的动力改造项目，根据实际负载需求匹配对应的传动比参数。

　　在功能特性层面，该变速箱通过不同齿数齿轮的啮合组合，实现多档位的转速输出切换，换挡机构布置在箱体上部，操作行程短，档位定位清晰，能够在设备运行过程中完成平顺的档位切换，避免打齿、卡滞等常见传动故障。箱体采用剖视透明结构设计，除了教学演示用途外，在设备调试阶段也能直接观察内部齿轮的润滑状态、啮合间隙，无需频繁拆解箱体即可排查传动异响、润滑不足等问题，大幅降低后期维护的时间成本。内部齿轮采用渐开线圆柱直齿设计，加工工艺成熟，传动效率高，轴向力小，对两端支撑轴承的负载要求更低，能够延长轴承的使用寿命，齿轮与轴之间采用键连接固定，传递扭矩可靠，装配难度低，适合小批量生产加工。

　　设计思路上，这款变速箱优先考虑了结构的易装配性与维护便捷性，箱体分为上下两部分，结合面采用定位销定位、螺栓紧固的连接方式，密封槽预留充足的密封件安装空间，可根据使用场景选择橡胶密封垫或者密封胶完成箱体密封，避免润滑油渗漏。输入输出轴的支撑位置采用双轴承支撑结构，靠近齿轮啮合侧的轴承承受主要径向负载，外侧轴承起到辅助支撑与密封作用，轴端设计有密封件安装槽，可搭配骨架油封完成轴端密封，防止润滑油从轴与箱体的配合间隙泄漏。换挡拨叉的滑动轨道直接集成在箱体内部的加强筋上，无需额外安装导向轴，减少了零件数量，降低了装配工序的复杂度，拨叉与齿轮结合套的配合间隙控制在合理范围内，既保证换挡动作顺畅，又避免间隙过大导致的档位晃动、脱档问题。

　　从外形尺寸与安装边界来看，该变速箱整体结构紧凑，横向延伸的输入输出轴长度可根据实际安装需求进行截短或者延长，箱体底部预留有标准化的安装螺孔，可直接固定在设备的安装基座上，安装孔位的间距符合小型传动设备的通用安装尺寸规范，无需额外制作过渡安装板即可完成适配。箱体的外部轮廓没有突出的尖锐结构，所有边角都做了圆角过渡处理，避免安装维护过程中出现磕碰划伤的问题，上部的换挡操作杆位置预留了足够的操作空间，不管是手动换挡还是搭配气动、电动换挡执行机构，都有充足的安装位置，不会出现机构干涉的问题。内部齿轮的中心距参数经过严格计算，保证齿轮啮合的侧隙处于合理区间，既不会因为侧隙过大导致传动冲击、噪音过大，也不会因为侧隙过小导致齿轮运转卡滞、磨损加剧，润滑油腔的容积设计充分考虑了齿轮润滑的需求，运转过程中齿轮能够充分带起润滑油，完成所有啮合部位的飞溅润滑，无需额外加装润滑油泵，简化了整体结构。在实际选型适配过程中，可根据输入动力的转速、扭矩参数，调整对应档位齿轮的齿数与模数，匹配不同的传动比需求，箱体的核心安装尺寸保持不变，即可适配不同功率等级的动力输入，拓展了这款变速箱的适用范围。
