五十七米长PVC与PU涂层涂装生产线结构

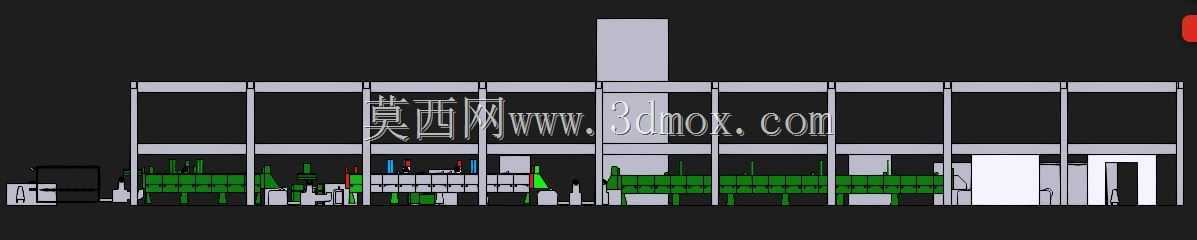

　　在卷材、片材类产品的表面处理加工场景中，PVC/PU涂层生产线是实现功能性涂层覆合的核心载体，这类产线多应用于人造革、功能性薄膜、工业布料、装饰片材的连续化生产环节，承担基材放卷、表面预处理、涂层涂覆、高温固化、冷却收卷的全流程作业，整条产线的布局合理性直接决定了涂层均匀度、生产节拍稳定性以及成品的附着牢度指标。这套总长五十七米的涂装线，在布局阶段就充分考虑了车间长条形厂房的空间利用率，沿物料行进方向呈直线排布，没有多余的折返结构，能够减少基材在传输过程中的跑偏风险，同时降低传动系统的动力损耗。产线核心配置了三组独立控温的烤箱单元，分别对应涂层的表干、实固化、应力缓释三个温区，每个烤箱的进出口都设置了可调式风幕结构，

　　既能够避免箱内热量外泄降低能耗，也能防止外界粉尘进入箱内附着在未固化的涂层表面造成瑕疵，烤箱内部的导辊排布采用高低错落的设计，让基材在箱内呈S形行进，有效延长了基材在恒温区间内的停留时长，在不额外增加产线总长度的前提下保证了涂层固化的充分度，不同温区的温度可以根据PVC、PU不同材质的涂层工艺要求独立调节，适配不同配方涂层的加工参数需求。配套的涂装头单元设置在产线前段的预处理工位之后，采用精密刮刀式涂覆结构，涂覆间隙可以通过微米级调节机构进行微调，能够根据基材厚度、涂层目标厚度精准控制涂覆量，涂装头的进料端设置了稳压储料腔，能够保证涂料供给的压力恒定，避免涂覆过程中出现厚薄不均、条痕、漏涂等常见缺陷，

　　涂装头两侧还设置了防滴漏接料结构，换产或者停机时残留的涂料会汇入接料槽统一回收，不会滴落在基材或者传输辊上造成污染。整条产线的机架采用分段式模块化焊接结构，每段机架的安装基准面都经过铣削加工，保证各段拼接后导辊的平行度误差控制在允许范围内，避免基材在高速行进过程中出现跑偏、起皱的问题，机架底部设置了可调式支撑脚，能够在车间地面不平整的情况下调整整机水平度，安装时不需要额外做复杂的地基预埋，降低了产线落地的施工成本。产线的传动系统采用集中驱动加独立微调的组合模式，主驱动电机负责整条产线的同步动力传输，各关键工位的导辊配备独立的微调调速机构，能够根据不同工位的工艺需求调整局部线速度，匹配基材在不同工序中的张力变化，

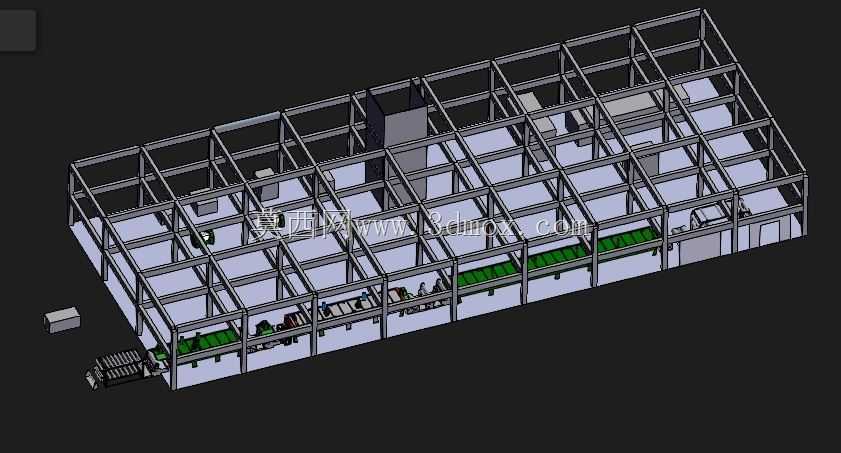

　　比如烤箱内的基材受热会出现小幅延展，对应段的导辊线速度可以做微量调整，避免基材被过度拉伸出现变形或者断带。在安全防护设计上，烤箱单元设置了超温自动断电、排烟泄压的安全结构，涂装头区域设置了防溶剂挥发积聚的排风接口，能够对接车间的废气处理系统，满足涂装作业的职业健康与消防安全要求，产线两侧预留了足够的检修通道，关键易损部件都采用快拆式安装结构，日常维护更换刮刀、清理导辊、检修加热组件时不需要拆解大面积的机架结构，能够大幅缩短停机维护的时间。从三维结构的细节来看，产线的各部件装配关系都做了完整的干涉校验，传动部件与机架、防护结构之间预留了足够的安全间隙，管线排布的位置也做了预留空间，避免实际装配时出现管线与运动部件摩擦的问题，对于需要做产线布局规划、结构改造、工艺适配的工程人员来说，这套完整的三维结构能够直观呈现各功能单元的位置关系、安装尺寸以及接口参数，在做新产线设计或者旧线改造时，可以直接参考其布局逻辑，结合自身的工艺需求调整各单元的长度、配置参数，减少前期方案设计阶段的反复校核工作量，也能提前预判安装过程中可能出现的空间干涉、检修空间不足等问题。
