倒挂式腰椎牵引康复训练器械结构

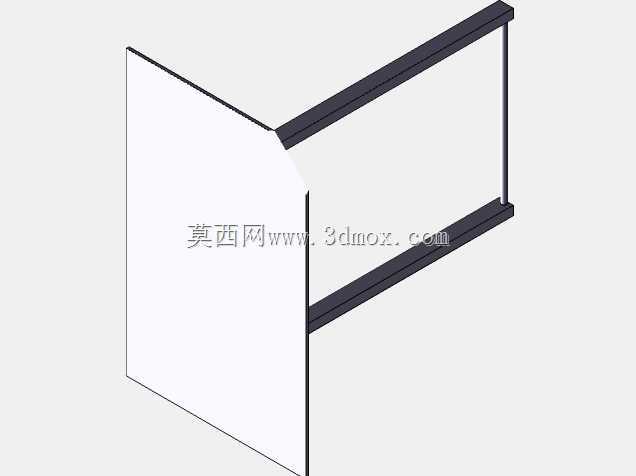

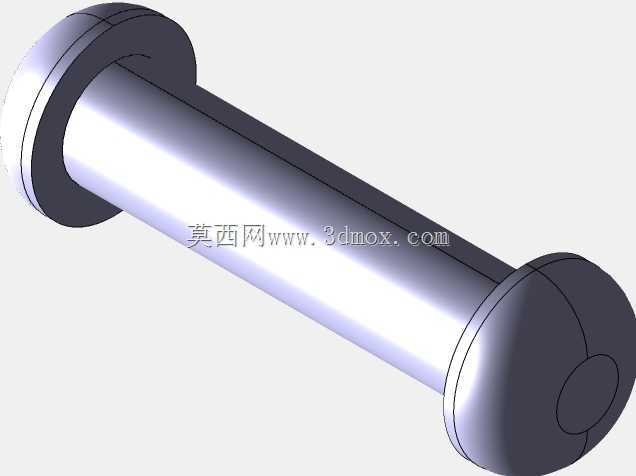

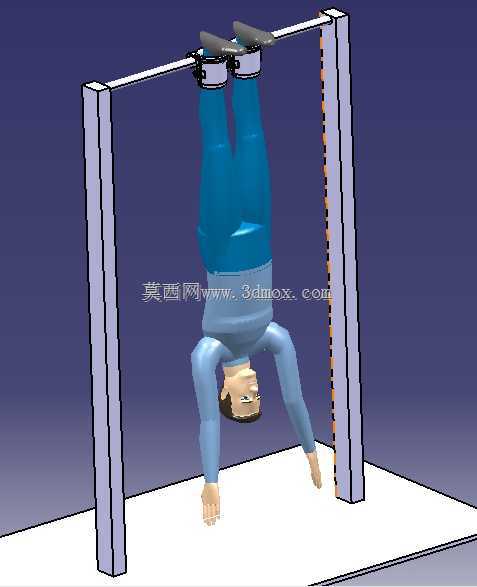

　　这款倒挂牵引类康复器械的结构设计，核心围绕腰椎减压康复的实际使用场景展开，日常可放置于社区康复站、家庭健身康复区域、运动理疗场馆内，供存在腰椎间盘压力过大、腰部肌肉紧张问题的人群使用，通过人体倒置的姿态，利用自身重力实现腰椎间隙的自然牵拉，减少椎间盘承受的轴向压力，辅助缓解腰部的劳损不适。从结构组成来看，整套装置主要由双侧立式支撑立柱、顶部横向承载横杆、脚踝固定组件三大部分构成，双侧立柱采用对称式排布，作为整套装置的主要承力结构，立柱沿高度方向设置有等距排布的调节孔位，可根据使用者的身高差异调整顶部横杆的安装高度，适配不同身高人群的使用需求，调整时仅需将定位插销穿入对应高度的孔位即可完成锁定，操作逻辑简单，无需额外工具辅助。

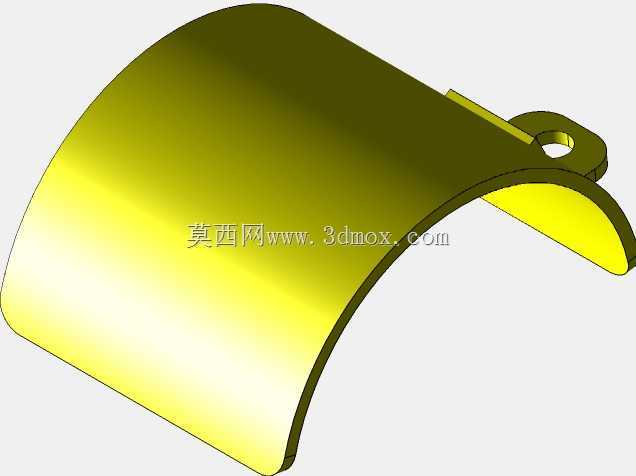

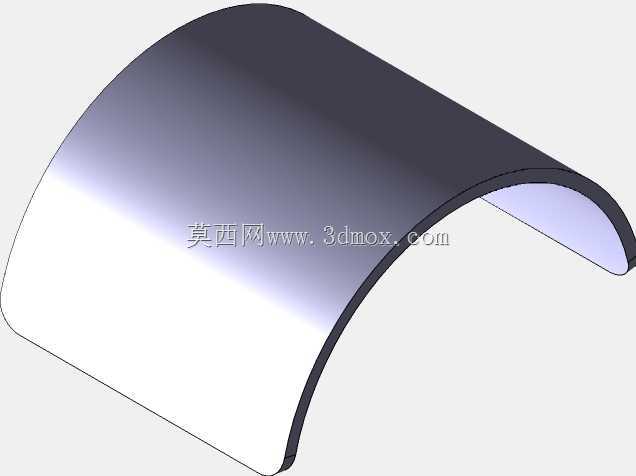

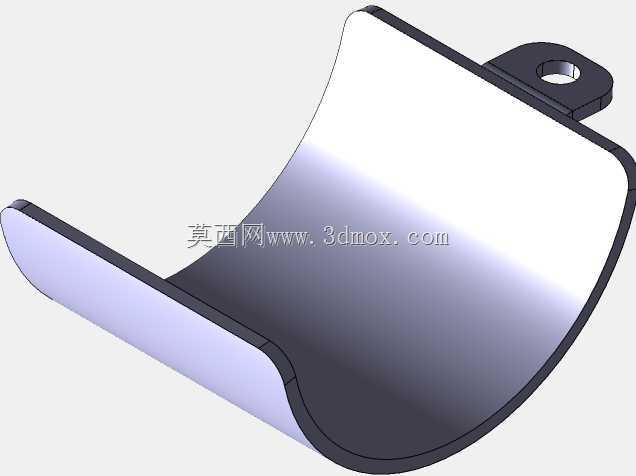

　　顶部横向横杆承担使用者倒挂状态下的全部载荷，两端与立柱的连接部位设置有加强筋结构，避免连接处出现应力集中导致的结构变形，横杆表面做了防滑包覆处理，防止脚踝固定组件在横杆上出现横向滑移，保障使用过程中的结构稳定性。脚踝固定组件采用环抱式结构设计，接触脚踝的部位设置有柔性缓冲垫层，避免硬质结构直接压迫脚踝部位造成血液循环不畅，固定组件的锁止结构采用快拆式设计，使用者可自行调整绑带的松紧度，在倒置状态下也能轻松完成解锁操作，避免出现卡滞无法复位的安全隐患。设计过程中充分考虑了使用过程中的受力特性，当人体倒挂时，整体载荷通过脚踝固定组件传递至顶部横杆，再分散至两侧立柱最终传导至地面，因此立柱底部设置有加大的支撑脚垫，增大与地面的接触面积，

　　降低装置对地面的压强，同时脚垫采用防滑橡胶材质，即使在光滑的瓷砖地面上使用也不会出现侧滑移位的问题。整套装置的安装边界要求较低，仅需占用两平方米左右的平整地面空间，顶部预留的高度空间需满足使用者倒置后头部距离地面有十厘米以上的安全间隙，避免头部磕碰地面。结构设计上没有多余的复杂传动部件，整体维护成本极低，日常使用仅需定期检查定位插销的磨损情况、脚踝固定绑带的老化情况即可，无需复杂的保养流程。在实际使用场景中，使用者无需他人辅助即可完成操作，首先根据自身身高调整好横杆高度，站立于装置下方将脚踝放置于固定组件内锁紧，随后缓慢向后倾倒身体，逐步调整到完全倒置的姿态，此时腰椎处于无轴向压迫的自然牵拉状态，腰部肌肉可以得到充分放松，

　　相比传统的卧床牵引方式，这种自重倒挂的牵引力度更柔和，不会出现外力牵引力度过大造成的腰部二次损伤。设计时还充分考虑了不同体重人群的使用需求，整体承力结构按照常规人体重量的三倍安全系数做了强度校核，避免出现结构断裂的风险，立柱与横杆的连接部位采用方管套接的方式，配合插销锁定，连接强度可靠，不会出现使用过程中横杆脱落的问题。整套装置的外形线条简洁，没有突出的尖锐棱角，所有结构件的边缘都做了圆角钝化处理，防止使用者在上下装置、调整姿态的过程中被磕碰划伤。
