集成PCB与E3D连接器的Scroff金属外壳结构

　　在工业测控、嵌入式电子设备的集成场景里，这类集成PCB安装位与E3D连接器的金属外壳，是板卡类功能模块实现可靠防护与对外互联的核心结构载体。日常做设备集成时，不少模拟量采集、信号转换类板卡需要在强电磁干扰、多粉尘的工业现场长期运行，裸露的PCB板不仅容易受外力磕碰损坏，接插件的外露连接也容易因积灰、振动出现接触不良，这类外壳的设计初衷就是解决这类板卡的安装防护与标准化互联问题。

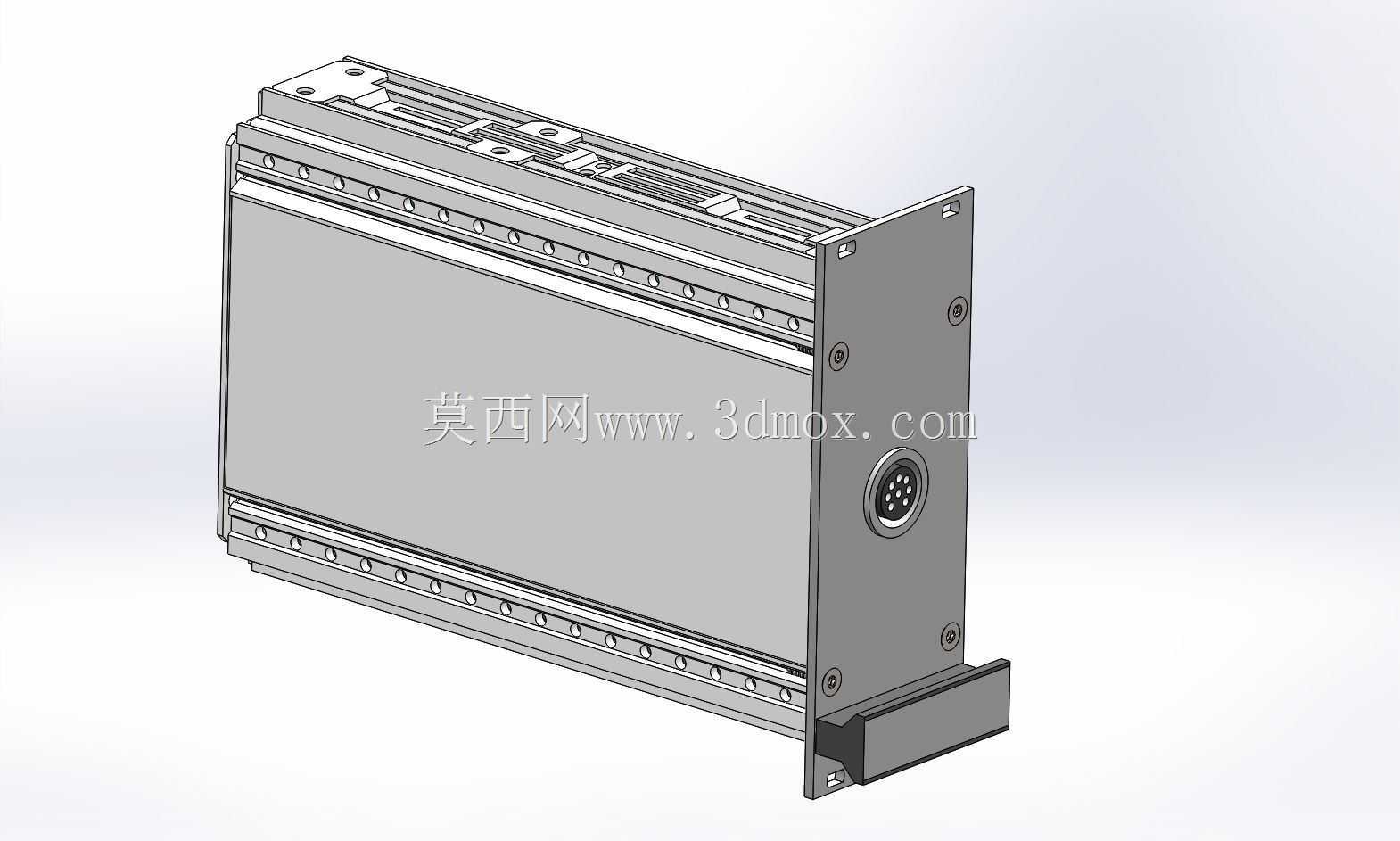

　　从结构设计思路来看，整个壳体采用拼接式钣金折弯结构，主体为U型折弯的主腔体，两侧搭配端板通过螺丝锁紧固定，这种结构一方面可以减少整体机加工的成本，钣金折弯的成型效率高，适合中小批量的生产加工，另一方面拆分式的结构也方便内部PCB板的装配与后期维护，不需要做复杂的抽拉结构就能完成板卡的拆装。腔体两侧的折弯边预留了等间距的散热槽孔，这些槽孔的位置刚好对应PCB板上发热元件的排布区域，不需要额外加装散热风扇就能依靠自然对流完成热量散发，在低功耗的信号转换类板卡应用里，这种被动散热的设计完全能满足温升控制要求，同时还能避免风扇带来的积灰与振动问题。

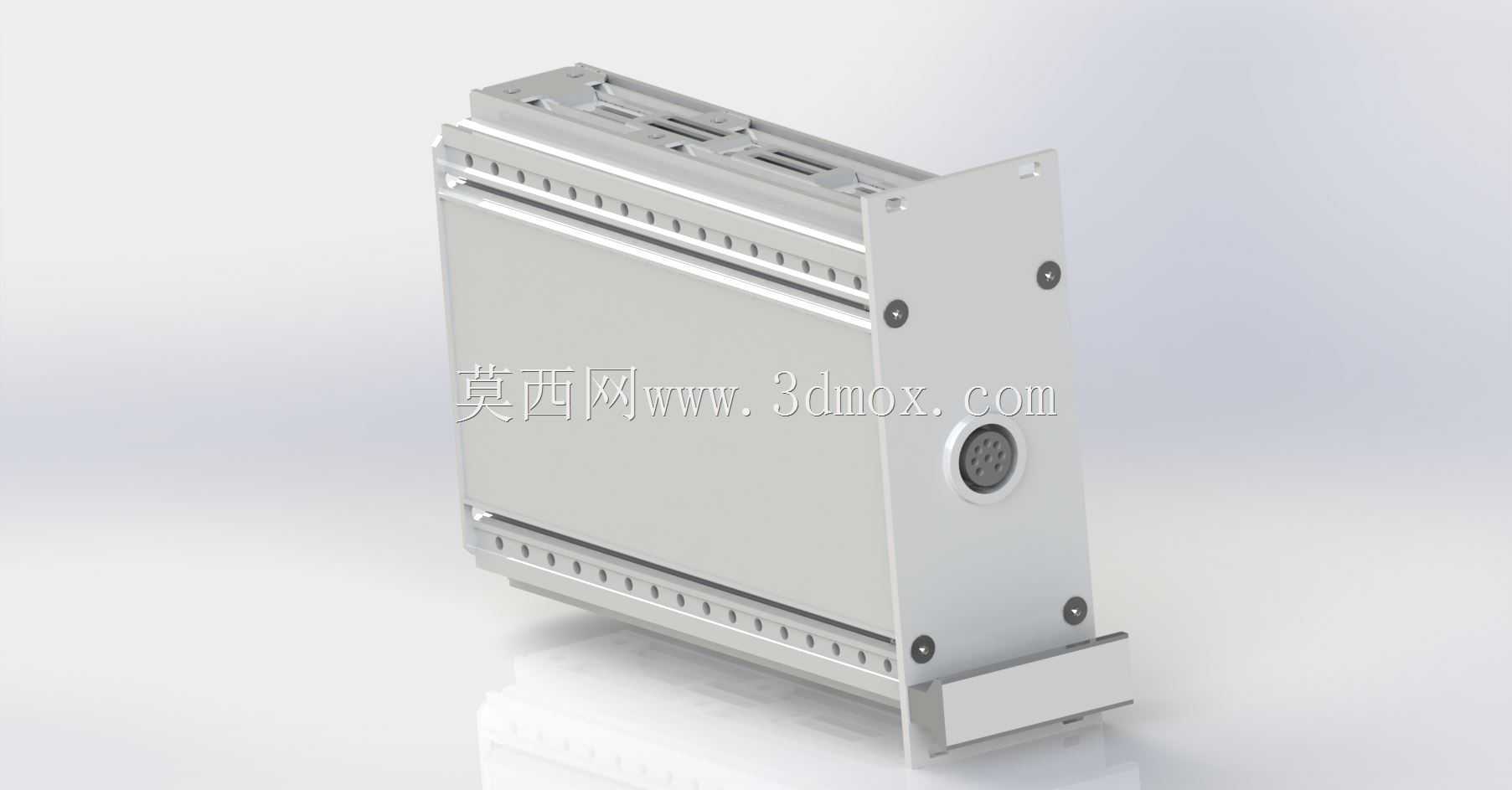

　　对外接口端的端板上，预留了E3D圆形连接器的安装位，接口位置做了沉台设计，连接器安装后端面与端板外表面基本齐平，既可以避免连接器受外力碰撞导致引脚脱焊，也能保证外接插头插入后有足够的连接深度，不会因为外壳的干涉出现插合不到位的情况。端板四角的固定螺丝采用内六角沉头设计，螺丝锁紧后头部完全沉入沉孔内，不会突出外壳表面，方便多个模块并排安装在标准机柜的安装槽里，不会因为螺丝突出出现相邻模块干涉的问题。外壳底部预留了两个凸耳式的安装脚，安装脚上开有长圆形的调节孔，安装时可以根据机柜内的安装孔位偏差做小范围的位置调整，降低机柜安装的孔位加工精度要求。

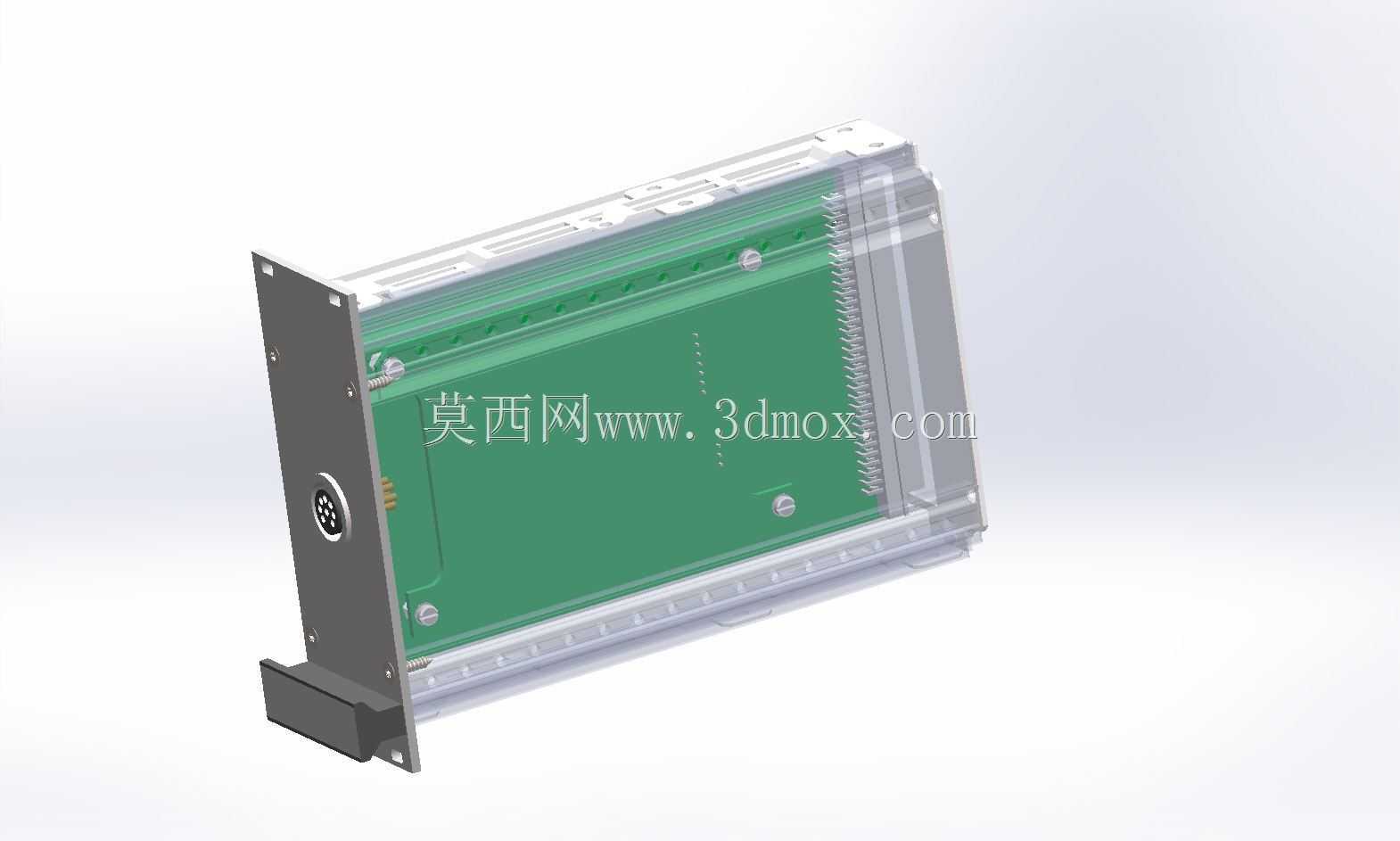

　　关于安装边界与尺寸适配，这类外壳的内部腔体宽度是按照标准Eurocard板卡的宽度尺寸设计的，刚好可以容纳宽度为100mm的PCB板，腔体内部的上下两侧都预留了导向凸筋，PCB板可以顺着凸筋直接滑入腔体，不需要额外加装PCB固定柱，滑入到位后PCB板的接口端刚好对准端板上的连接器安装孔，直接焊接连接器就能完成板卡与外壳的固定，减少了装配时的对位调整步骤。外壳的总高度控制在3U标准机柜单元高度的一半以内，可以在标准19英寸机柜的安装槽里实现双层叠装，提升机柜内部的空间利用率。外壳的侧壁厚度选用1.5mm的冷轧钢板，表面做导电氧化处理，既可以保证壳体的结构强度，在受到普通外力冲击时不会出现变形挤压内部PCB，同时导电氧化的表面处理可以让整个壳体形成连续的导电层，安装时通过安装脚与机柜的金属框架连接，就能实现可靠的电磁屏蔽效果，降低外界电磁干扰对内部PCB上微弱模拟信号的影响，这一点在数模转换类信号板卡的应用里尤为重要——数模转换电路本身对电磁干扰十分敏感，外界的电磁杂波很容易导致转换后的模拟信号出现纹波，影响信号输出精度，连续的金属屏蔽外壳可以将大部分高频干扰阻隔在壳体外部，保证信号转换的稳定性。

　　在实际使用场景里，这类外壳搭载的数模转换板卡，主要负责将工业控制过程中的数字控制信号转换为模拟的电流、电压信号，用来驱动现场的调节阀、音频放大器或者模拟量执行机构，外壳的防护等级可以达到IP40，能够阻挡日常环境中的粉尘与直径大于1mm的异物进入壳体内部，满足大多数室内工业机柜的使用要求。端板上除了E3D连接器的安装位，还预留了状态指示灯的透光孔位置，不需要打开外壳就能直接观察板卡的电源、运行状态，日常巡检时可以快速判断模块的工作情况。壳体拼接的接缝处都做了折边重叠设计，既可以提升壳体的整体刚性，减少钣金件的共振变形，也能缩小接缝的缝隙宽度，进一步提升电磁屏蔽的效果，避免缝隙处出现电磁泄漏。在做三维建模时，这类壳体的折弯系数需要按照选用的冷轧钢板材质提前设置，保证折弯成型后的内部腔体尺寸与PCB板的尺寸公差匹配，避免出现折弯后腔体宽度过小，PCB板无法装入的问题；同时端板上的连接器安装孔需要与选用的E3D连接器安装尺寸完全对应，孔位公差控制在±0.1mm以内，保证连接器安装后不会出现偏斜，影响外接插头的插拔手感与连接可靠性。
