轮胎硫化用橡胶气囊结构设计

　　在轮胎制造的硫化工序中，硫化气囊是直接决定轮胎成品内部轮廓精度、硫化均匀性的核心工装部件，它替代了早期硫化工艺中使用的刚性水胎，依靠充入高温高压介质后的膨胀形变，将未硫化的轮胎胎坯均匀压贴在硫化模具的内壁上，同时传递硫化所需的温度与压力，让轮胎各部位的橡胶、帘线层在设定的压力温度条件下完成交联反应，形成稳定的成品结构。和传统刚性水胎相比，柔性的硫化气囊能够更好地适配不同规格轮胎的内部轮廓，减少装胎、脱模过程中的工装磨损，同时让胎坯各部位承受的压力更加均匀，避免出现局部缺胶、帘线弯曲、硫化程度不均的质量缺陷，是当前乘用胎、商用胎硫化工艺中普遍采用的内部施压部件。

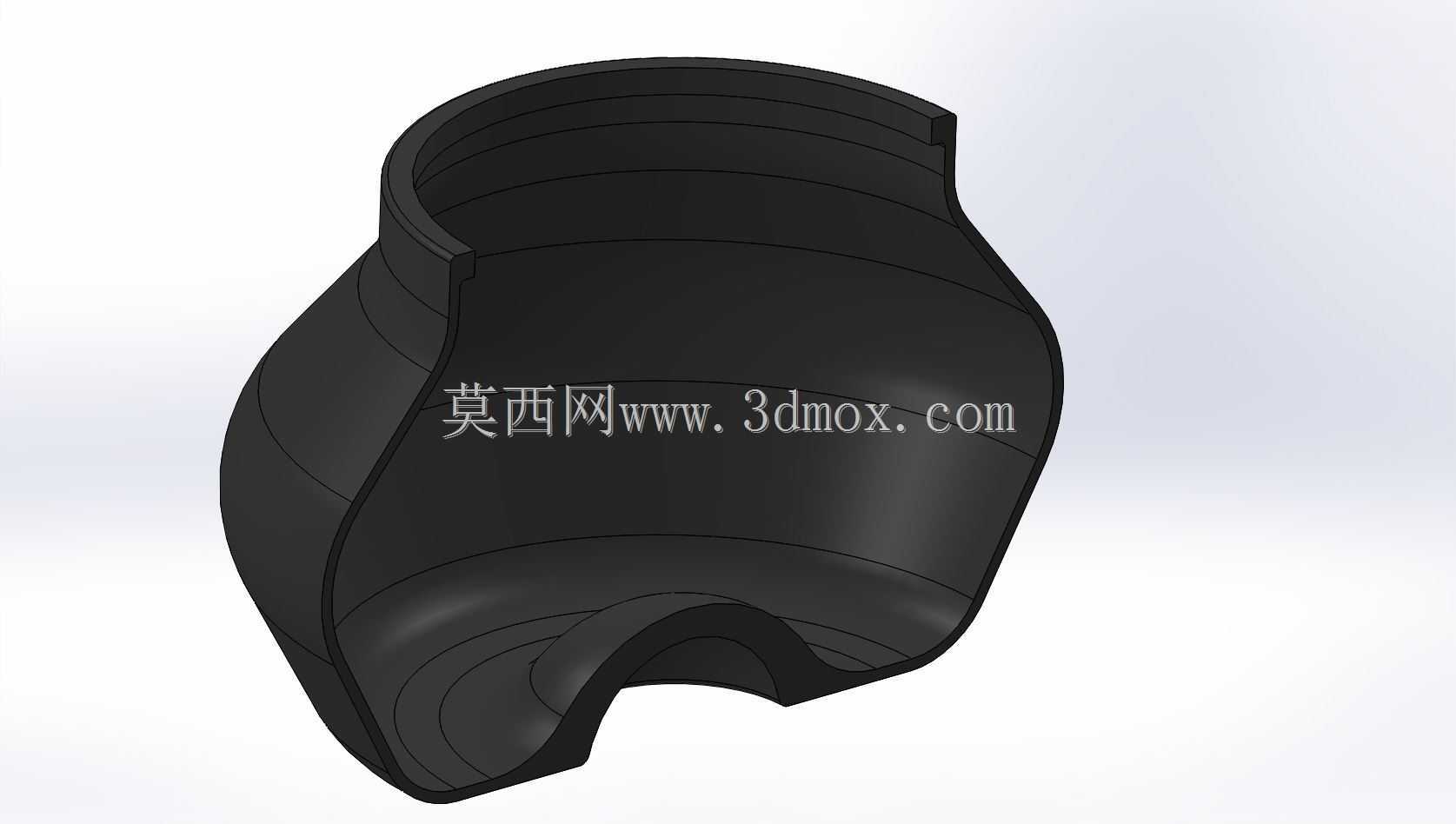

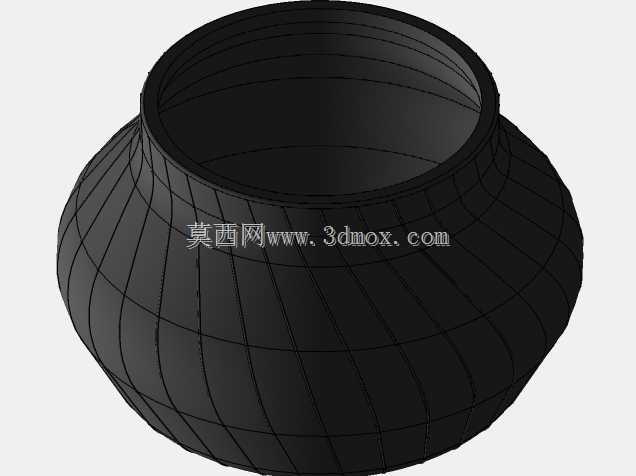

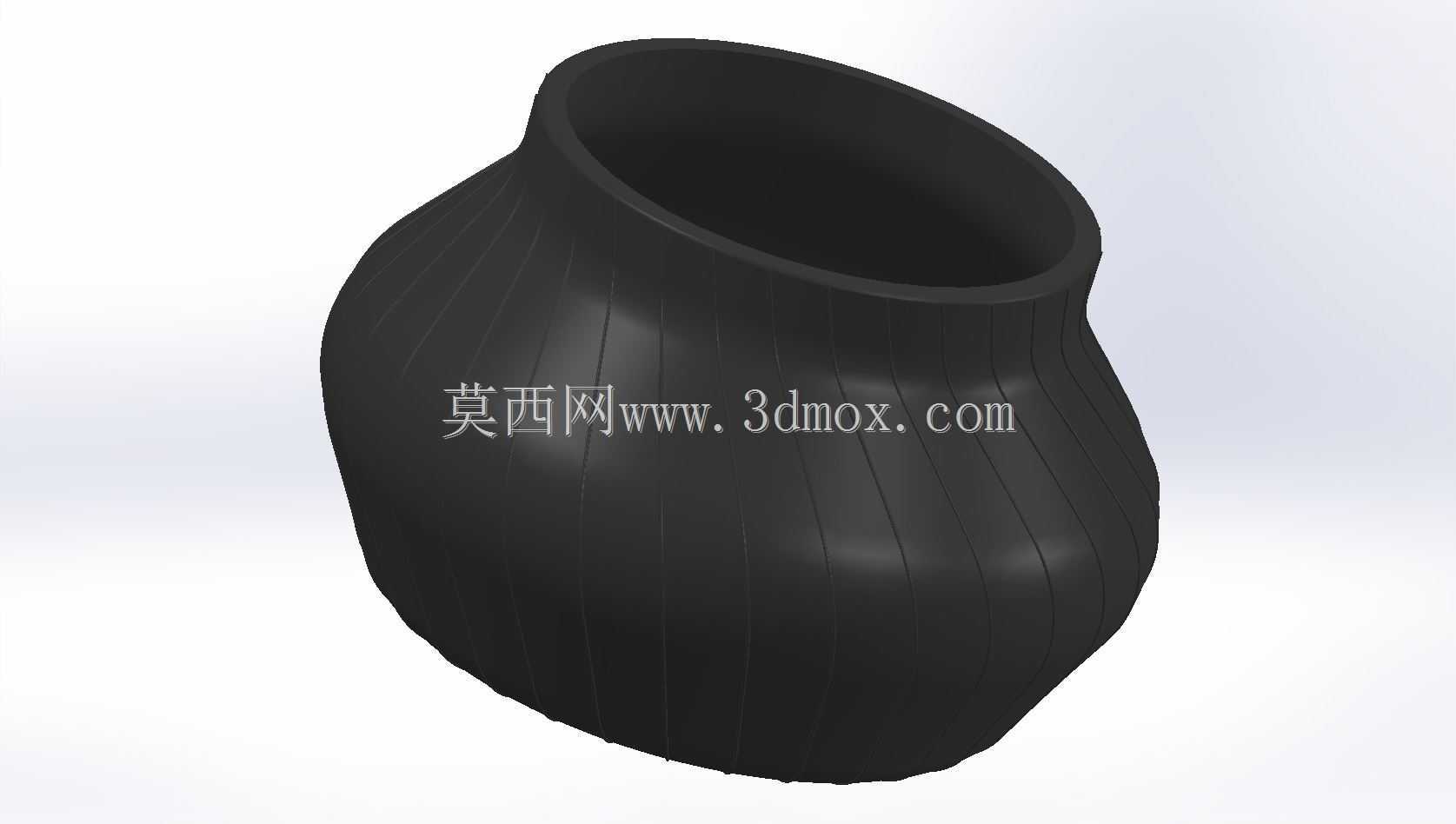

　　这个气囊的整体轮廓采用变径回转体结构设计，开口端的颈部做了加厚的刚性强化处理，这个部位是硫化作业时气囊与硫化机中心机构的连接定位位置，需要反复承受装胎、脱模时的拉扯作用力，同时要保证充压状态下的密封可靠性，避免高温高压的硫化介质泄漏影响工艺稳定性。颈部以下的囊体主体采用平滑的弧面过渡，没有突兀的截面突变，这种设计一方面是为了匹配对应规格轮胎的内腔轮廓，保证充气膨胀后囊体与胎坯内壁完全贴合，另一方面也能减少囊体反复充压、泄压过程中的应力集中，延长气囊的反复使用寿命——毕竟硫化作业是高温高压的循环工况，每一次硫化循环气囊都会经历膨胀、收缩的形变，应力集中的位置很容易出现疲劳裂纹，导致气囊提前报废。

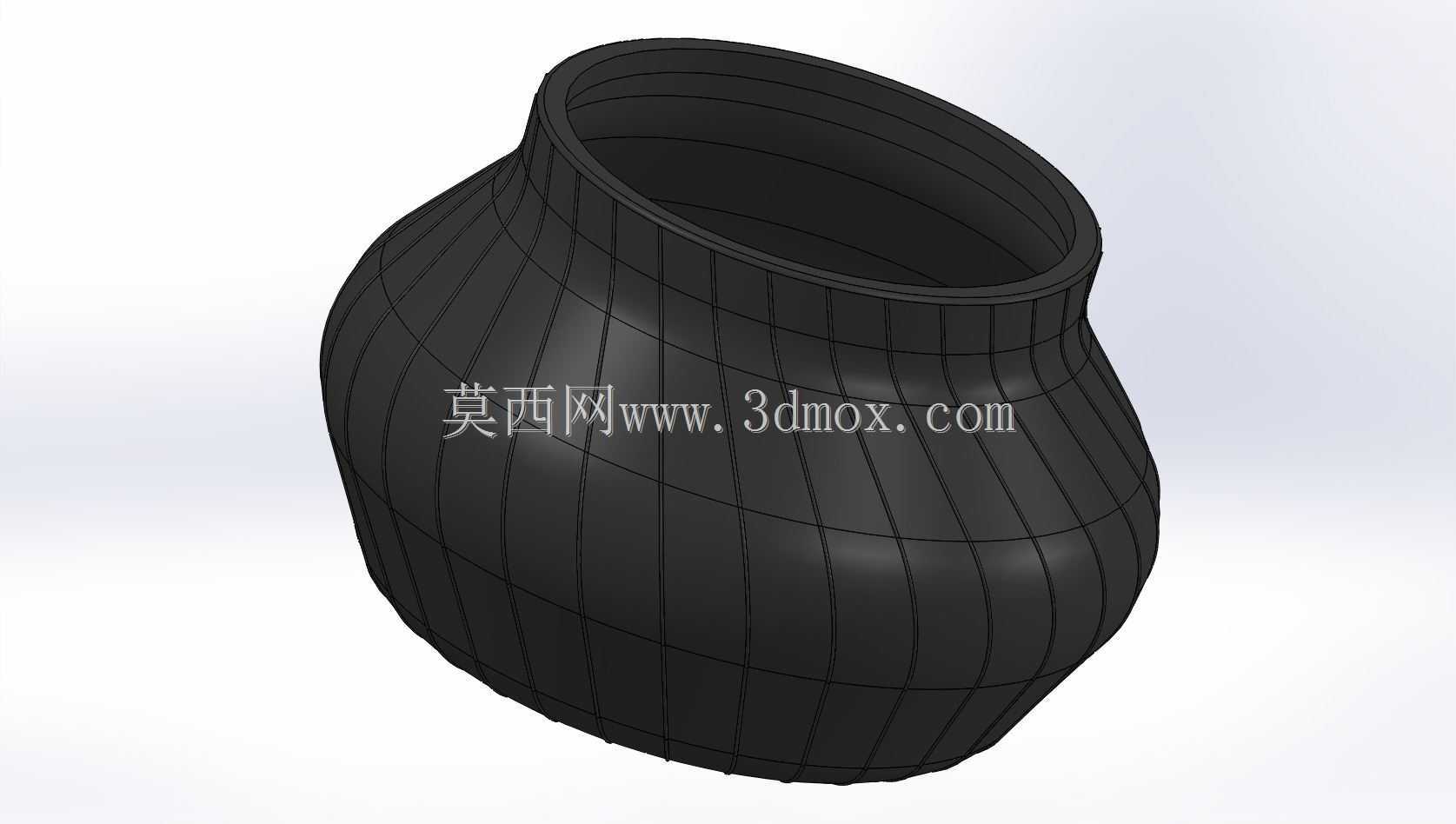

　　从尺寸边界来看，该气囊适配的轮胎硫化作业工况下，囊体的有效工作长度为948.7mm，最大膨胀外径对应440mm的安装边界，囊壁的基础厚度设置为6mm，这个厚度是经过反复工况验证的：厚度过大会导致气囊导热性变差，轮胎内侧的硫化温度达不到工艺要求，同时气囊的形变阻力变大，充压时需要更高的介质压力，增加能耗；厚度过小则会导致囊体的结构强度不足，反复充放压的过程中容易出现过度形变，甚至被高压介质击穿，同时耐磨性能下降，在脱模时容易被轮胎胎圈部位刮损。囊体表面设计了均匀分布的纵向导流凸筋，这些凸筋的作用并非结构加强，而是在囊体与胎坯内壁之间形成均匀的介质导流间隙？不对，实际上这些凸筋是为了在装胎过程中让囊体表面和未硫化胎坯之间留存少量空气，避免装胎时形成密闭气腔导致胎坯局部受压变形，同时在硫化完成泄压时，让空气能够快速进入囊体与轮胎内壁之间，避免气囊和硫化后的橡胶粘连，方便脱模作业。

　　设计这类硫化气囊的时候，首先要匹配对应硫化机的中心机构安装尺寸，开口部位的卡合结构必须和中心机构的夹持装置完全适配，保证在1.8-2.5MPa的硫化内压下不会出现脱开、泄漏的问题；其次要严格核算囊体各部位的形变率，因为硫化作业时囊体的工作温度通常在170-190℃之间，橡胶材料在这个温度下的弹性模量会发生变化，常温下设计的轮廓在高温充压时的膨胀量需要和轮胎内腔的设计尺寸完全匹配，不能出现局部膨胀量过大导致轮胎内壁胶料被过度挤压，或者膨胀量不足导致胎坯压合不紧出现海绵状缺陷的问题。另外，囊体的轮廓过渡曲线要充分考虑脱模需求，颈部的收口角度不能出现倒锥结构，否则硫化完成后气囊收缩时无法顺利从轮胎内腔脱出，甚至会扯坏轮胎的胎圈密封部位。

　　在实际生产应用中，这类硫化气囊通常采用丁基橡胶作为主体材料，因为丁基橡胶的耐热性、气密性都优于普通天然橡胶，能够承受反复的高温高压循环，同时减少硫化介质的泄漏损耗。设计三维结构的时候，需要重点做囊体的有限元形变分析，模拟充压到工作压力时各部位的膨胀量，调整囊壁的厚度分布——比如在轮胎胎肩对应的囊体部位，因为这个位置是轮胎轮廓变化最大的区域，硫化时需要的压力更高，所以囊壁厚度可以适当减薄，保证膨胀后能够紧密贴合胎肩部位的内壁；而在胎圈对应的位置，因为胎圈部位有刚性的钢丝圈结构，形变空间小，囊壁厚度可以适当增加，避免这个部位被反复挤压出现过早磨损。另外，气囊的内部不需要设置额外的加强骨架？不对，实际上这类长尺寸的硫化气囊会在囊壁内部埋入多层高伸长率的帘线层，帘线的排布方向和囊体的形变方向匹配，既保证囊体的结构强度，又不会限制囊体的正常膨胀，这些帘线层的排布位置在三维建模时也要做对应的分层设计，避免后续模具加工时出现轮廓偏差。

　　从安装边界来看，该气囊的开口端直径为271mm，这个尺寸直接和硫化机中心机构的上环、下环配合，安装时需要将气囊的开口部位卡入中心机构的夹持卡槽内，通过锁紧装置实现密封，所以建模时开口部位的尺寸公差需要严格控制，尤其是密封面的平面度和圆度，误差过大会导致高温下密封失效。囊体的端部收口尺寸为117mm，对应中心机构的下定位部位，安装时这个部位要套入中心机构的定位柱塞上，保证气囊在充压过程中不会出现偏移，避免囊体偏斜导致轮胎一侧压力不足出现废品。囊体颈部的密封倒角尺寸为65°，这个角度是和夹持环的配合角度完全匹配的，能够在锁紧时形成均匀的面密封，比线密封的可靠性更高，在高温高压工况下的密封寿命更长。

　　很多新手设计这类硫化气囊的时候，容易直接照搬轮胎的内腔轮廓做等距偏移，忽略橡胶材料在高温下的膨胀形变率，导致做出来的气囊充压后要么尺寸过大把胎坯压变形，要么尺寸过小压不紧胎坯，出现大量的硫化废品。实际上在三维建模阶段，就要把橡胶材料的热膨胀系数、工作压力下的伸长率都考虑进去，对轮廓做预变形处理，让常温下的非工作状态轮廓，在充入高温高压介质达到工作状态时，刚好和轮胎的内腔设计轮廓完全贴合。另外还要考虑气囊的使用寿命，在囊体和中心机构接触的部位，要做圆角过渡处理，避免尖锐的棱边反复切割囊体橡胶，导致气囊出现早期损坏。在实际生产现场，硫化气囊的更换频率直接影响轮胎生产线的作业效率，一个设计合理的硫化气囊能够稳定完成数百次硫化循环，而设计存在缺陷的气囊可能几十次循环就会出现裂纹、漏气的问题，所以结构设计时的每一处尺寸、每一个过渡圆角，都要结合实际工况的受力、温度情况反复校核，不能只看外观轮廓是否相似。
