台式安防报警控制台外观结构设计

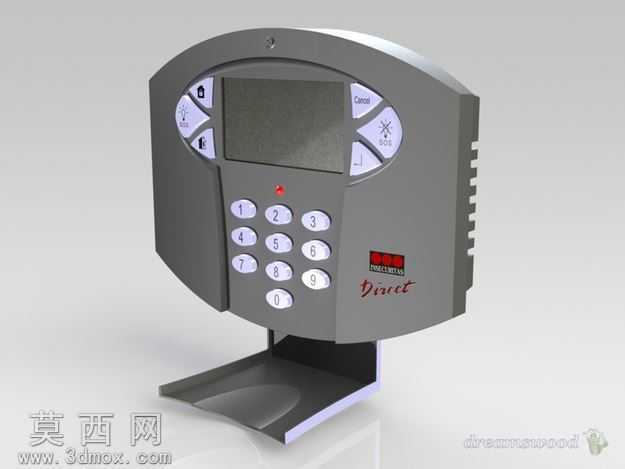

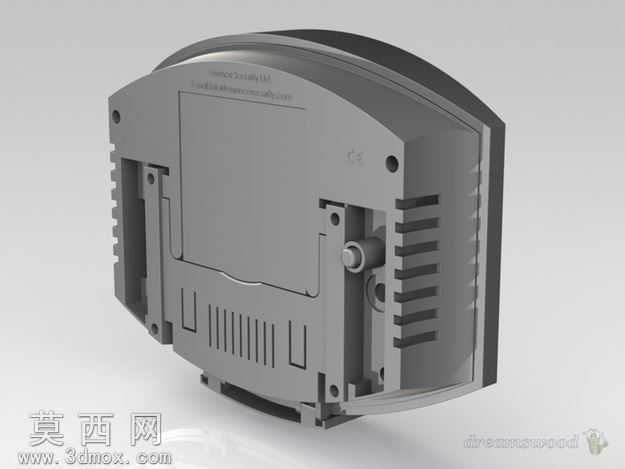

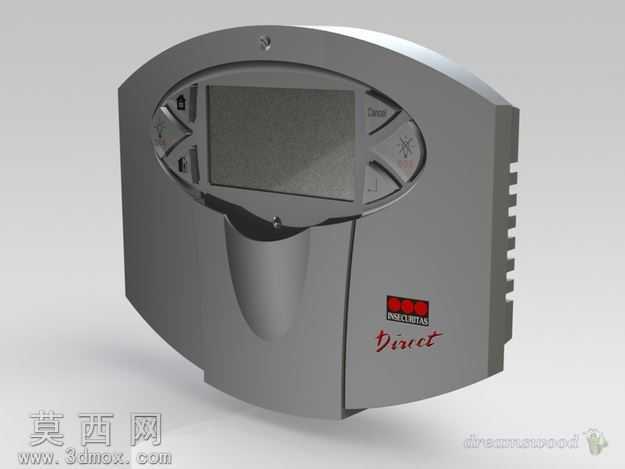

本作品为台式安防报警控制台的三维设计方案，整体采用一体化流线型外观造型，主体轮廓为带圆弧收边的盾形结构，搭配倾斜式台式支撑底座，既保证了设备放置的稳定性，也让操作视角更符合人体工程学要求，适配桌面安装使用场景。建模阶段采用实体建模与曲面建模结合的方式完成整体结构搭建：首先绘制主体截面轮廓，通过拉伸、倒圆角、曲面修剪等命令完成外壳主体的造型，预留出显示屏安装槽、按键排布位、侧边散热格栅的结构空间；支撑底座采用L型弯折结构设计，与主体外壳底部做一体化衔接处理，边缘做小圆弧过渡避免尖锐棱角，同时在底座接触面做微凹的防滑纹理设计，提升放置时的摩擦力。功能区域布局遵循操作逻辑分区设计：正面上方居中位置预留矩形液晶显示屏安装位，屏幕两侧对称排布四枚功能操作按键，按键采用水滴形轮廓设计，表面做内凹标识区分功能方向；屏幕下方左侧区域排布3*3矩阵式数字按键，按键为圆形凸起结构，数字标识清晰易识别，数字按键上方设置一枚红色状态指示灯位，用于设备运行、报警状态的视觉提示；屏幕下方右侧区域预留报警标识印刷位与品牌标识区域，侧边均匀排布横向格栅式散热槽，保障设备长时间运行的散热需求。材质与渲染阶段，主体外壳采用哑光深灰色工程塑料材质，模拟ABS注塑件的细腻磨砂质感，功能按键采用浅灰色哑光塑料与主体形成柔和色彩区分，红色指示灯采用半透明PC材质，模拟灯光亮起时的通透效果，支撑底座边缘做淡紫色高光切边处理，提升整体外观的精致感。设计过程中重点考量了操作便捷性与外观辨识度的平衡，所有按键的排布间距、按压行程预留空间都符合日常操作的人机尺寸，外壳的曲面弧度既提升了视觉美观度，也能避免日常使用中的磕碰损伤，整体结构无多余冗余设计，各部件的装配间隙预留合理，可直接用于后续的结构开模参考，适配小型安防报警系统的终端控制使用需求。
