SK20规格直线导轨轴支撑结构设计

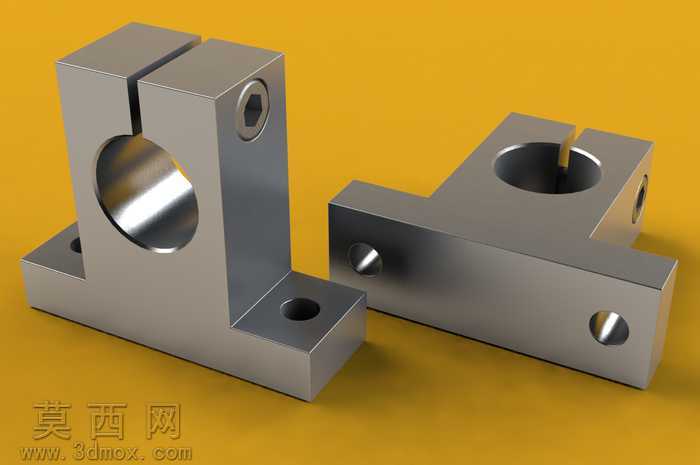

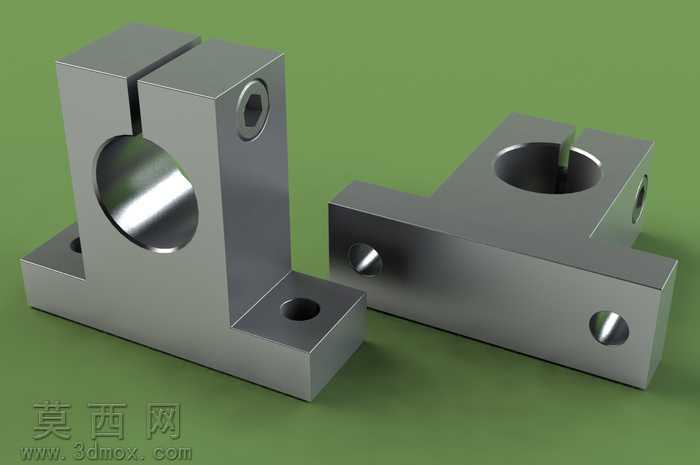

本作品为适配直径20毫米精度圆轨道的直线导轨轴支撑三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循机械设计通用规范与线性传动部件的装配精度要求。建模初期先梳理轴支撑类零件的核心功能逻辑：作为直线导轨系统的基础承载构件，该零件需要为圆形导轨轴提供稳定的径向支撑与轴向定位基准，同时预留与设备安装基座的连接结构，因此在草图绘制阶段就明确了各特征的尺寸公差基准，将支撑圆弧面的同轴度、安装孔的位置度作为核心约束条件，通过参数化建模方式设定各尺寸关联关系，确保修改安装孔距、支撑高度等参数时整体结构不会出现特征失效。模型构建过程中，优先完成主体支撑座的基体特征，通过拉伸、切除命令生成支撑主体的基本轮廓，针对与导轨轴配合的圆弧支撑面，采用精确的圆弧扫描与切除操作，保证圆弧面直径与20毫米导轨轴的配合间隙符合滑动或滚动支撑的装配要求；安装脚的结构采用对称式设计，每个安装脚处预留标准紧固件的过孔与沉头槽，避免螺栓装配时出现干涉，同时对支撑座与安装脚的衔接位置做了合理的圆角过渡处理，既降低零件加工时的应力集中风险，也让模型的渲染效果更贴近实际工业零件的外观质感。材质设定环节，结合直线导轨支撑的实际应用场景，为模型赋予了常用的优质碳素结构钢材质属性，调整材质的表面粗糙度、金属反光度参数，还原经过机加工与表面防锈处理后的零件质感，渲染时采用工业产品常用的三点布光方式，清晰展现支撑圆弧面、安装孔位、衔接圆角等关键结构的细节特征，方便使用者直观查看零件的结构形态。结构设计上充分考虑了实际使用的稳定性，支撑主体的壁厚经过合理测算，既保证足够的结构刚性，避免导轨运行过程中支撑件出现形变影响传动精度，也不会因壁厚过大造成材料浪费；整体结构无多余冗余特征，所有特征均服务于支撑、定位、安装的核心功能，符合工厂自动化线性传动部件的设计逻辑，可直接用于数控设备、铁路相关检测设备、线性传动模组的装配模拟、工程出图以及加工参考，能够帮助设计人员快速完成直线导轨系统的基座布局设计，减少重复建模的工作量。
