轮胎耐久测试滚筒站电机支撑钢框架

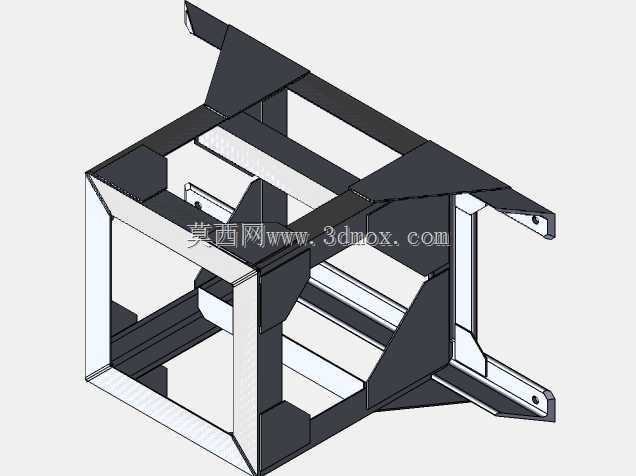

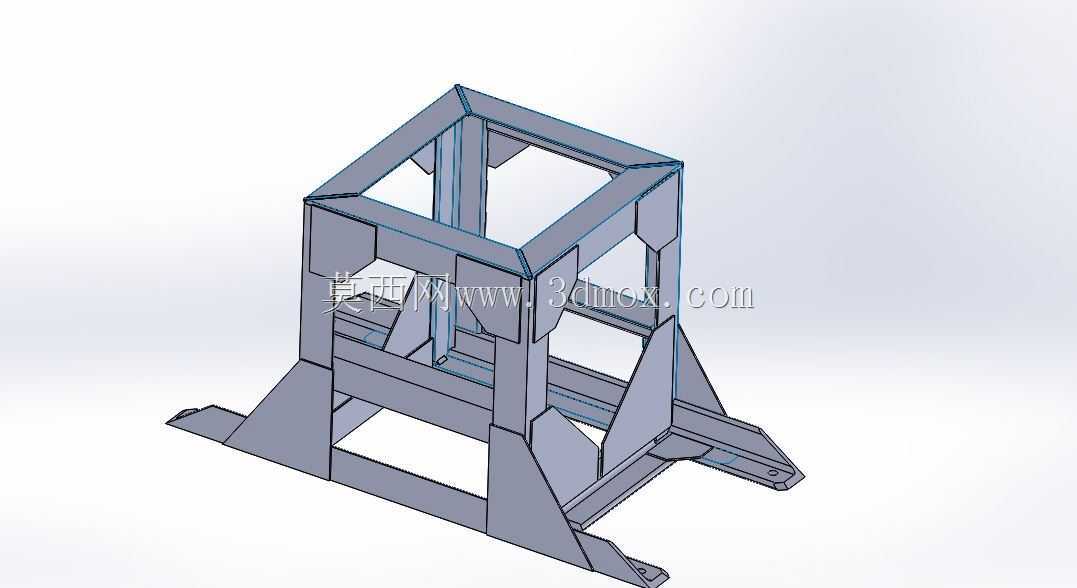

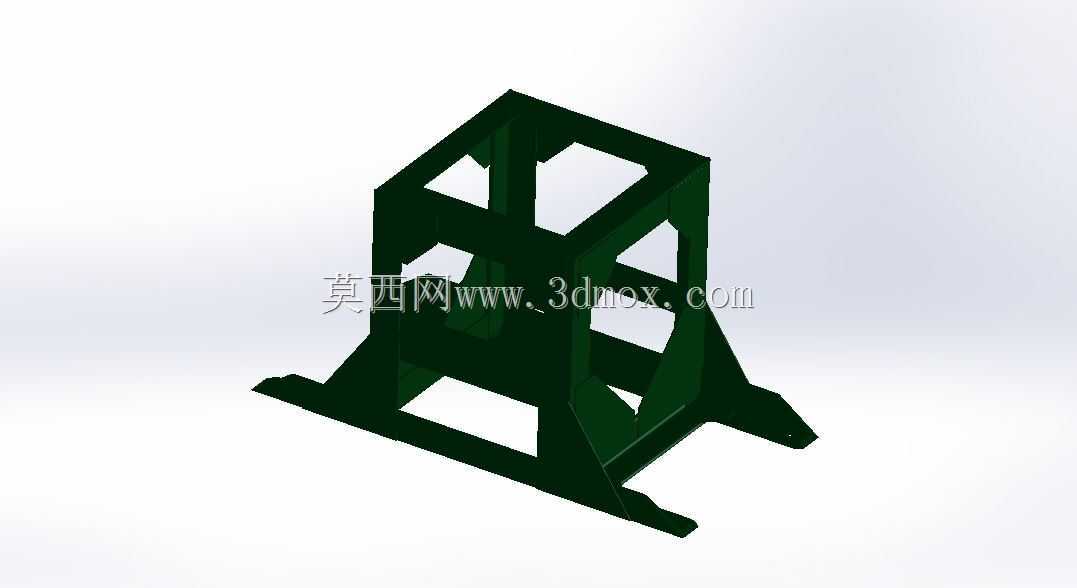

　　在轮胎性能验证环节，滚筒式耐久测试台是模拟车辆长时间行驶工况的核心设备，整套测试系统需要持续输出稳定转速与负载，驱动滚筒运转的电机在长时间工作中会产生持续振动与扭矩反力，电机支架钢框架正是承担电机固定、载荷传导、振动抑制的核心承载部件。这类钢框架的设计首先要匹配测试工位的安装边界，底部采用外伸式翼板结构，翼板上预留的安装孔位可直接与测试台底部的混凝土地轨或者型钢基座通过T型螺栓锁紧，外伸的翼缘能有效扩大支撑跨距，抵消电机启停瞬间产生的倾覆力矩，避免电机运行过程中出现位置偏移。框架主体采用方管焊接成型的箱型笼式结构，这种结构相比单块板材焊接的支架，抗扭刚度提升明显，能将电机运转产生的高频振动均匀分散到整个框架结构上，减少局部应力集中。

　　框架上部的电机安装面经过焊后铣削加工，平面度控制在合理范围内，保证电机安装时底面与支撑面完全贴合，避免因安装面不平导致电机轴系出现附加径向力，延长电机轴承的使用寿命。框架内部预留了足够的走线与维护空间，侧面的镂空结构既可以减轻框架整体自重，又能为电机提供充足的通风散热通道，避免长时间满负荷测试时电机热量在封闭空间内积聚。设计这类支撑框架时，首先要根据所选电机的重量、额定输出扭矩、运行振动频率计算框架所需的静刚度与动刚度，焊接方管的壁厚选择要兼顾强度与轻量化要求，过厚的管壁会增加不必要的材料成本与基座负载，过薄则容易在电机长期振动下出现焊缝疲劳开裂。框架底部的安装孔位采用长圆孔设计，可在安装时微调电机的轴向位置，

　　方便调整电机与滚筒主轴之间的带轮或者联轴器中心距，保证传动系统的同轴度符合装配要求。框架上还设置了多处加强筋板，筋板布置在载荷传递的关键路径上，也就是电机安装座与底部翼板的连接位置，这些筋板采用三角形斜撑结构，能以最少的材料用量提升框架的抗弯能力，避免电机满负载输出时框架出现侧向形变。在实际测试场景中，轮胎耐久测试往往需要连续运行数百甚至上千小时，这就要求钢框架的焊缝必须采用连续角焊缝，焊后进行去应力处理，消除焊接过程中产生的内应力，防止长期振动下焊缝出现开裂失效。框架的表面处理采用喷塑或者喷漆工艺，不仅能提升车间环境下的防锈耐腐蚀能力，也能避免焊接毛刺对安装维护人员造成划伤。这类支撑框架的外形尺寸完全适配测试站的内部布局，

　　整体高度保证电机输出轴与滚筒主轴处于同一水平高度，宽度方向不超出滚筒组的侧边边界，不会与轮胎装夹机构、安全防护栏产生运动干涉。框架的整体重心经过校核，落在底部支撑翼板的形心范围内，即使电机在最大扭矩输出工况下，框架也不会出现翘边、晃动的情况。从结构建模的角度来看，这类焊接框架的三维建模需要先搭建方管的线框骨架，再沿骨架路径生成方管实体，所有焊缝位置预留合理的焊脚尺寸，安装孔位的位置公差要在建模时就标注清楚，方便后续出工程图指导生产加工。建模过程中还要提前模拟电机的安装过程，核对电机底座的安装孔距与框架上部安装面的孔位是否匹配，检查电机接线盒、散热风扇等突出部件是否会与框架结构产生干涉，避免生产加工完成后出现装配问题。不同于普通的设备支架，这类测试设备用的钢框架对动态特性要求更高，设计时还需要考虑框架的固有频率，要让框架的固有频率避开电机的运转频率与滚筒的转动频率，防止出现共振现象，放大振动噪声甚至损坏设备。框架上还可以根据实际需求预留传感器安装位，方便后续加装振动传感器、温度传感器来监测电机与框架的运行状态，为设备的预测性维护提供安装基础。
