城市高架箱梁式桥梁段结构三维设计

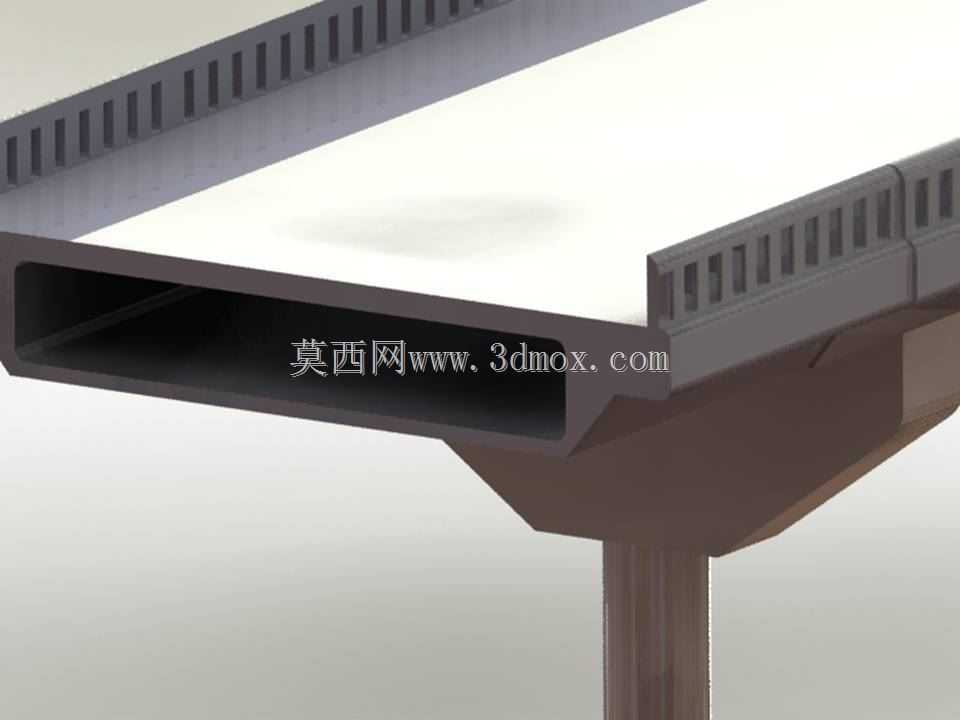

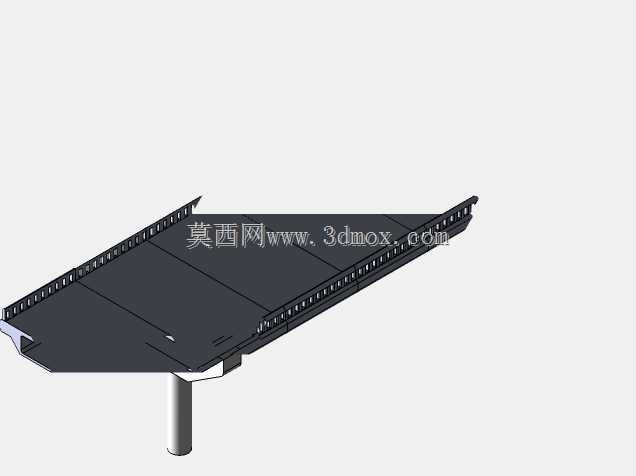

　　本次呈现的桥梁段结构，针对城市快速路高架主线的标准跨段设计，可直接适配市政路桥方案论证、预制构件生产校核、施工工序模拟等多场景使用需求。从实际工程落地角度出发，该结构采用单箱单室混凝土箱梁截面作为上部承载主体，箱梁顶板直接作为行车道承载面，两侧预留的凸起构造为防撞护栏安装基座，基座上规则排布的预留槽口，用于后期固定护栏钢构件与排水管线支架，无需在成桥后额外钻孔破坏箱梁主体结构，能有效降低后期运维阶段的结构损伤风险。箱梁内部的空腔设计一方面大幅降低了上部结构自重，减少下部桥墩的承载负荷，另一方面也为后期运维阶段的管线穿越、内部检修预留了充足操作空间，避免了市政管线额外布设桥架占用桥下空间的问题。下部支撑采用独柱式矩形墩，

　　墩柱与箱梁底部通过扩大承托结构过渡连接，承托区域做了渐变加厚处理，能将箱梁传递的面荷载均匀分散到墩柱截面上，避免局部应力集中导致的混凝土开裂问题，墩柱底部的连接边界预留了与承台锚固的钢筋接驳位，可匹配不同地质条件下的承台设计尺寸，适配平原、软土等多种区域的高架施工需求。在设计思路上，该结构优先考虑预制装配施工的可行性，箱梁段的端面做了标准化的企口连接构造，相邻梁段吊装到位后可通过企口定位快速完成拼接，配合预应力钢束张拉即可形成连续承载结构，能大幅缩短现场浇筑的施工周期，减少对城市既有交通的占道影响。箱梁翼缘的挑出长度经过反复校核，既保证了行车道的有效宽度满足多车道通行要求，又控制了翼缘端部的挠度变形在规范允许范围内，

　　避免长期荷载作用下翼缘出现下挠开裂。防撞护栏基座的槽口间距按照现行市政道路设计规范设置，可适配不同形式的混凝土护栏、金属护栏安装，无需对梁体结构做二次改造。从安装边界来看，该标准梁段的长度可根据实际跨径需求做参数化调整，墩柱高度可随桥下净空要求灵活变化，箱梁顶面的横坡坡度可通过调整梁体预制角度实现，适配不同曲线半径、不同纵坡的高架线路布设需求。在结构受力层面，箱梁的腹板厚度做了变厚度设计，靠近支座承托区域的腹板厚度更大，可承受支座传递的竖向反力与剪应力，跨中区域的腹板厚度适当减小，在保证结构强度的前提下进一步控制自重，节省建材消耗。梁体底部与墩柱承托的接触区域，预设了支座安装的预埋钢板位置，可匹配板式橡胶支座、

　　盆式支座等多种常用桥梁支座的安装尺寸，满足不同等级道路的荷载承载要求。针对桥面排水需求，箱梁翼缘边缘预留了排水管道的穿孔位置，可直接将桥面雨水收集后通过墩柱旁的排水立管引至地面排水系统，避免雨水沿梁体流淌造成表面污渍与混凝土侵蚀。该结构的三维建模过程中，所有构件的连接关系都按照实际施工逻辑做了装配约束，可直接用于施工阶段的碰撞检查，提前排查护栏安装、管线布设、支座安装等环节可能出现的空间冲突问题，减少现场施工的返工概率。对于路桥设计从业者而言，该模型可作为标准段模板快速调整参数生成不同跨径的梁段方案，对于施工单位而言，可用于技术交底阶段直观展示梁体结构组成，帮助一线施工人员快速理解各部位的构造要求与安装顺序，对于预制构件生产单位，可直接提取模型的各部位尺寸作为模具制作的参考依据，保证预制构件的尺寸精度满足装配要求。
