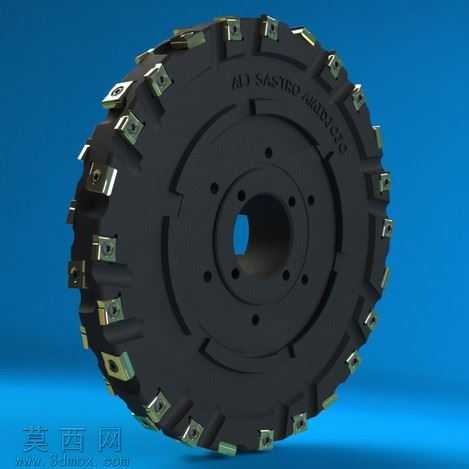

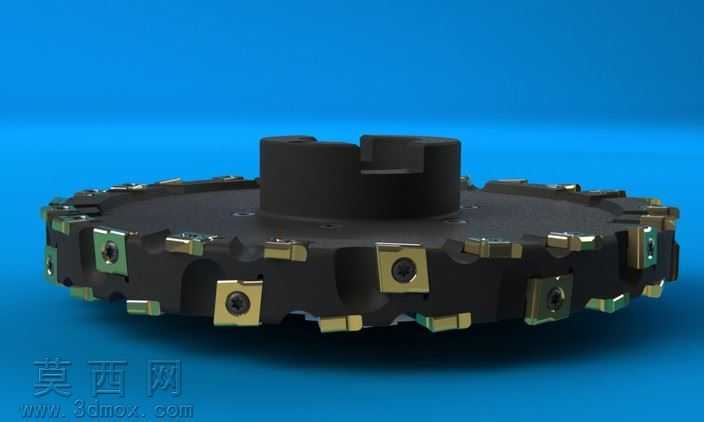

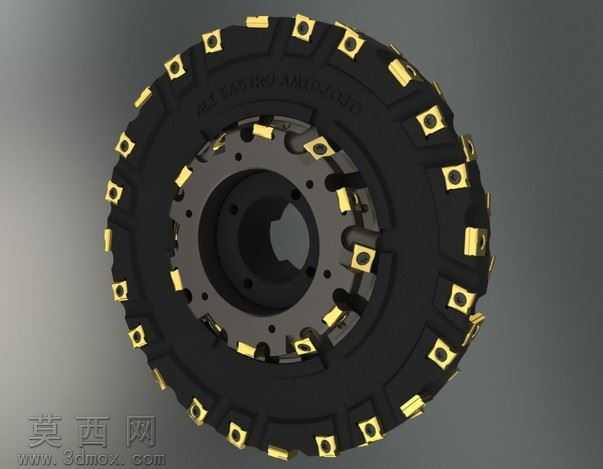

本模型为可转位面铣加工专用盘式刀具的三维结构模型,建模过程严格遵循机加工刀具的实际生产设计规范,首先通过旋转凸台命令构建刀盘的基体主体结构,精准还原刀盘中心的安装定位孔、周向分布的紧固螺丝孔以及刀体内部的减重槽结构,保证刀体的结构强度与安装适配性完全符合实际铣削加工的装夹要求。在刀齿安装位的建模环节,采用阵列特征配合精准的角度约束,沿刀盘周向等距排布可转位刀片的安装定位槽,每个槽位都预留了刀片压紧螺钉的安装孔位与定位基准面,还原了可转位刀片无需重磨、磨损后可直接转位更换的结构特性。模型的细节处理上,对刀体表面的标识刻印、刀片的硬质合金切削刃结构、压紧螺钉的螺纹细节都做了精细化建模,避免结构失真。材质渲染阶段,刀体主体采用调质合金钢的哑光深灰金属材质,还原经过发黑处理的刀体质感,可转位刀片采用硬质合金的亮面金属材质,突出切削刃的高硬度特性,压紧螺钉采用镀锌紧固件的亮银色金属质感,通过不同材质的区分清晰展现刀具各部件的材质差异与功能分区。结构设计上充分考虑铣削加工的受力特性,刀盘采用对称式结构布局,保证高速旋转时的动平衡性能,刀片安装槽带有合理的安装倾角,还原实际铣削加工所需的前角、后角切削角度,确保切削过程排屑顺畅、切削阻力合理。建模过程中对各部件的装配关系做了完整约束,可直观展示刀片的装夹方式、刀盘与机床主轴的连接定位方式,清晰呈现盘式面铣刀的整体装配逻辑与工作原理,完整还原这类专用铣削刀具的结构特点与设计细节。
