一体式带沥水区厨房水槽结构设计

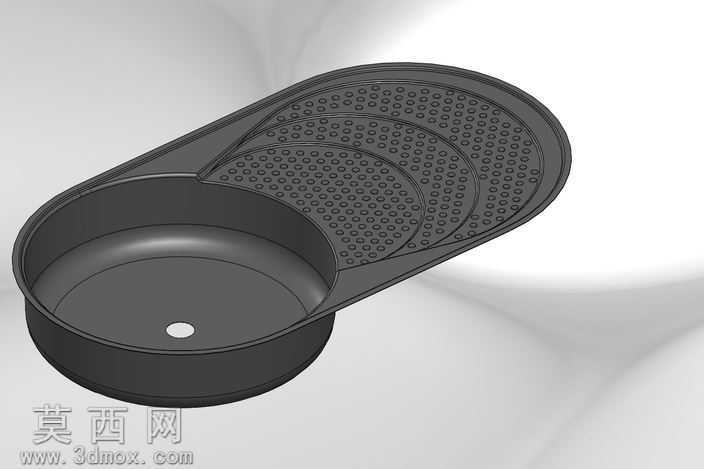

本作品为一体式带沥水功能的厨房水槽三维建模成果，建模过程依托三维参数化设计软件完成，全程遵循厨卫五金产品的实际生产工艺逻辑搭建模型结构。首先进行整体轮廓的草绘定位，采用长圆形一体化外轮廓设计，将单槽洗涤区与侧边沥水区整合为同一整体结构，摒弃传统分体式沥水篮的拼接缝隙问题，草绘阶段精准约束洗涤区圆形槽体与沥水区域的衔接弧度，确保过渡曲面顺滑无突兀折角，为后续实体建模打下精准的尺寸基础。实体建模阶段，采用抽壳命令完成水槽主体的壁厚构建，统一设置符合家用五金冲压工艺的均匀壁厚，避免后续生产环节出现壁厚不均导致的冲压开裂问题；洗涤区槽体底部设置居中的下水孔位，孔位边缘做凸起翻边结构设计，既可以强化下水位置的结构强度，也能适配标准下水配件的安装密封需求，槽体内壁做微小的倾斜角度设计，引导洗涤废水自然向中心下水孔汇聚，减少槽内积水残留。侧边沥水区域采用阵列式凸起小圆点的结构设计，建模时通过线性阵列结合曲面投影命令，将防滑沥水凸点均匀排布在沥水平台表面，凸点高度统一设置为合理数值，既可以垫高放置的餐具、蔬果，让沥下的水流顺着凸点间隙自然流入相邻的洗涤槽内，也能避免餐具与沥水面直接贴合产生的积水打滑问题，凸点边缘全部做圆角钝化处理，防止使用过程中刮伤餐具或者划伤使用者手部。材质与渲染阶段，为模型赋予哑光磨砂不锈钢材质参数，调整材质的反射粗糙度、金属度数值，模拟家用厨房水槽常用的拉丝不锈钢表面质感，渲染时采用柔和的室内漫射光源，多角度展示水槽的整体结构、曲面过渡效果与细节设计，清晰呈现一体化结构的流畅外观。结构设计上充分考虑家用厨房的使用场景，整体尺寸适配常规小户型厨房的台面开孔需求，一体化的结构无需额外搭配独立沥水配件，既节省台面使用空间，也减少了后续清洁的卫生死角，槽体边缘做加宽的压边设计，安装时可以与台面紧密贴合，避免使用过程中污水渗出台面下方，整体建模过程所有特征均保留参数化编辑属性，可根据实际生产需求快速调整整体尺寸、壁厚、凸点排布密度等参数，适配不同规格的产品开发需求。
