振荡式单缸小型动力装置结构设计

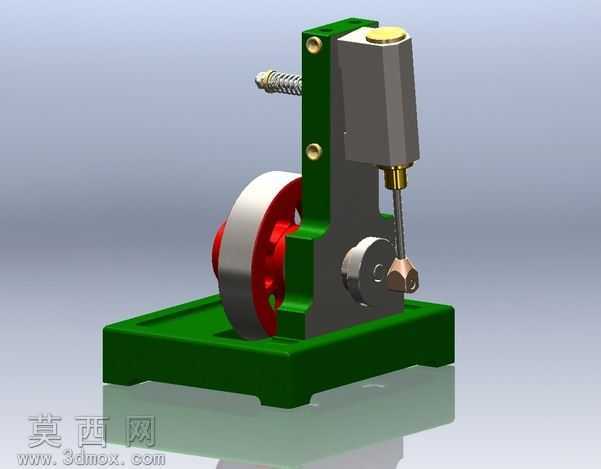

本作品为振荡式小型动力装置的三维建模成果，建模过程依托三维设计软件完成全参数化构建，从整体基座到每一处细小的连接紧固件均按照真实机械结构比例完成1:1还原，确保各部件装配关系完全符合机械设计规范。建模初期先梳理动力装置的核心运动逻辑，明确动力输入、传动转换、往复执行三大模块的布局关系，首先完成一体式铸造基座的建模，通过拉伸、拔模、圆角等基础特征构建基座的承托结构，预留出各部件的安装定位孔位，确保基座的承重结构符合力学承载要求，避免后续装配出现干涉问题。核心传动部分重点构建了带轮与曲柄连杆的转换结构，带轮采用回转特征完成主体建模，表面添加细微的车削纹理提升真实感，轮轴部分通过同轴度约束与基座轴承位完成装配，确保转动副的运动自由度符合设计要求；曲柄连杆机构严格按照运动行程参数建模，通过偏心距的精准设定实现旋转运动到往复直线运动的转换，连杆两端的铰接结构均添加了销轴与衬套的细节，还原真实的铰接装配关系。往复执行模块包含立式缸体、活塞杆与复位弹簧结构，缸体采用拉伸与切除特征构建出腔体结构，外壁添加散热鳍片的细节提升结构合理性，活塞杆与缸体内壁通过同轴约束完成装配，复位弹簧采用螺旋扫描特征完成建模，弹簧的螺距、线径参数均按照常规复位弹簧的设计标准设定，确保弹簧的压缩行程与活塞杆的运动行程完全匹配。渲染阶段采用金属材质为主的材质体系，基座与缸体赋予铸铁哑光金属材质，调整粗糙度参数还原铸造金属的磨砂质感，带轮与销轴等转动部件赋予抛光钢材材质，添加轻微的环境反射效果凸显金属加工面的光洁度，弹簧部件赋予弹簧钢材质，通过细微的色彩差异区分不同功能的金属部件；场景采用柔和的渐变背景，添加三点布光系统，主光从侧上方打亮主体结构，辅光补充暗部细节避免出现死黑区域，轮廓光勾勒装置的边缘轮廓提升立体感，最终渲染图清晰展现出装置的整体结构与各部件的装配关系。整个建模过程严格遵循机械设计的装配逻辑，所有运动部件均保留了正确的运动自由度，可直接用于运动仿真演示，直观展现振荡式动力装置将旋转运动转换为往复振荡运动的工作原理，各部件的结构设计均考虑了实际加工的工艺可行性，不存在无法加工的异形结构，可作为小型动力装置的教学演示模型或结构设计参考方案。
