立式框架式淡水雾过滤分离装置

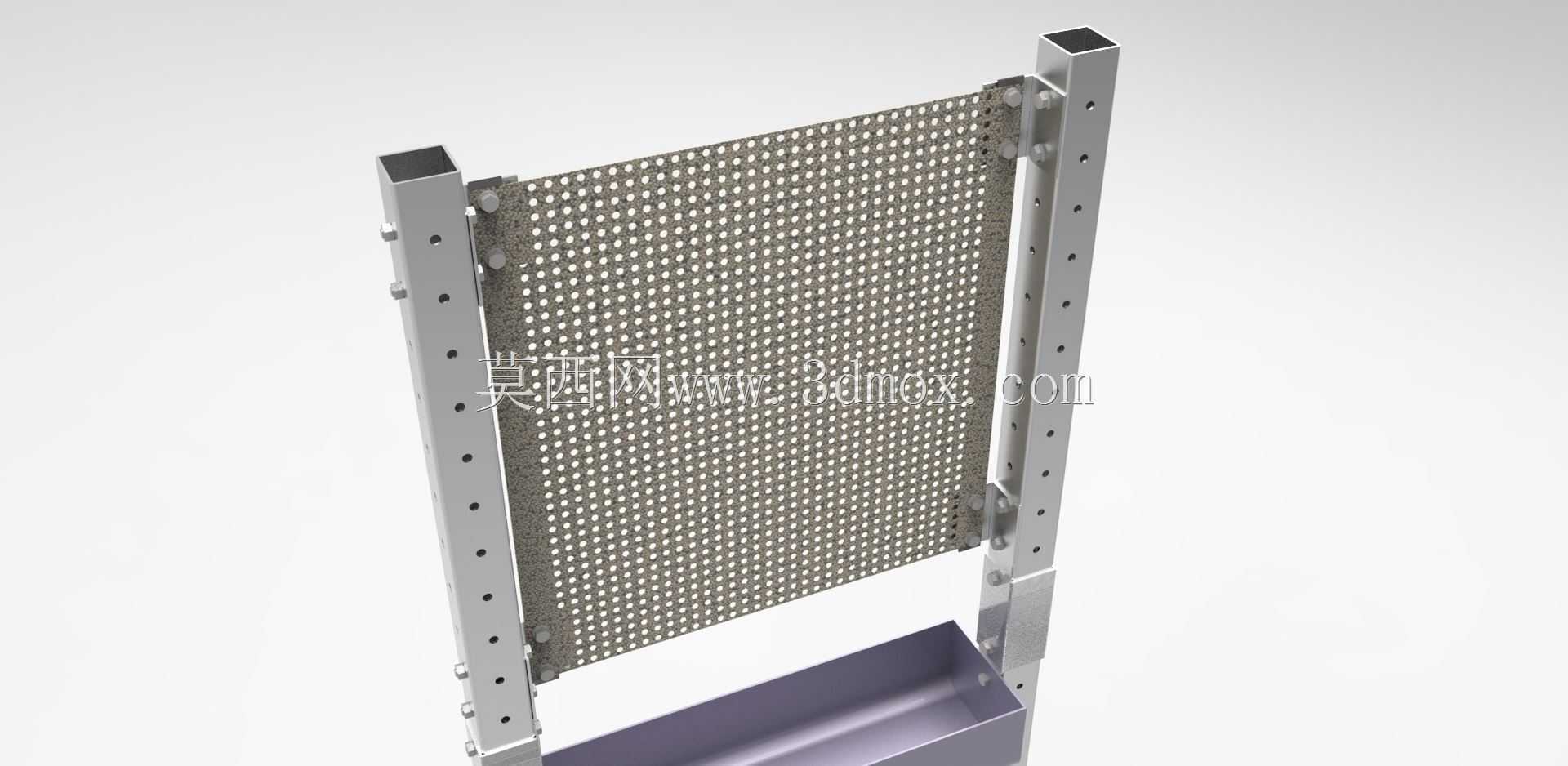

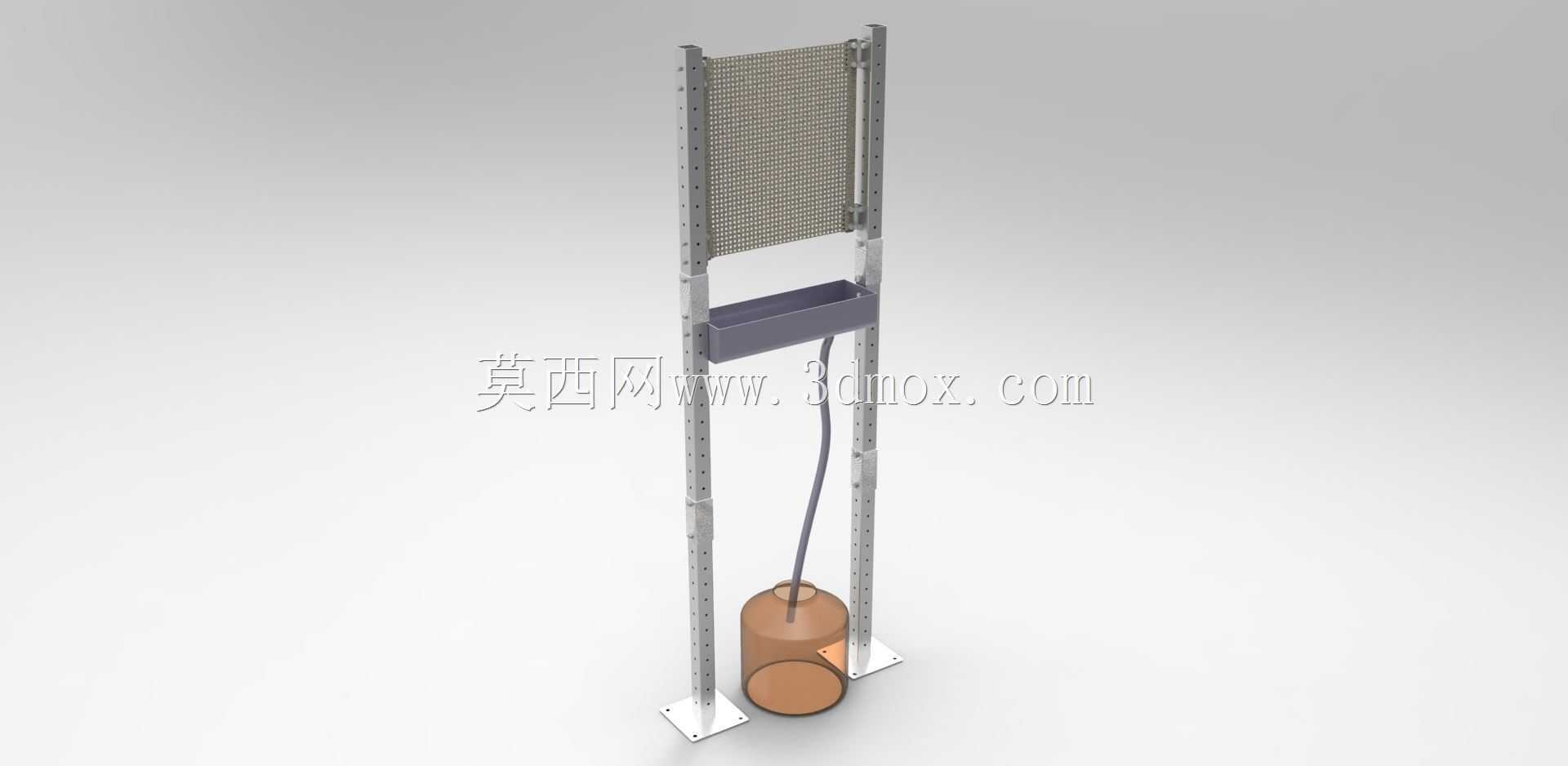

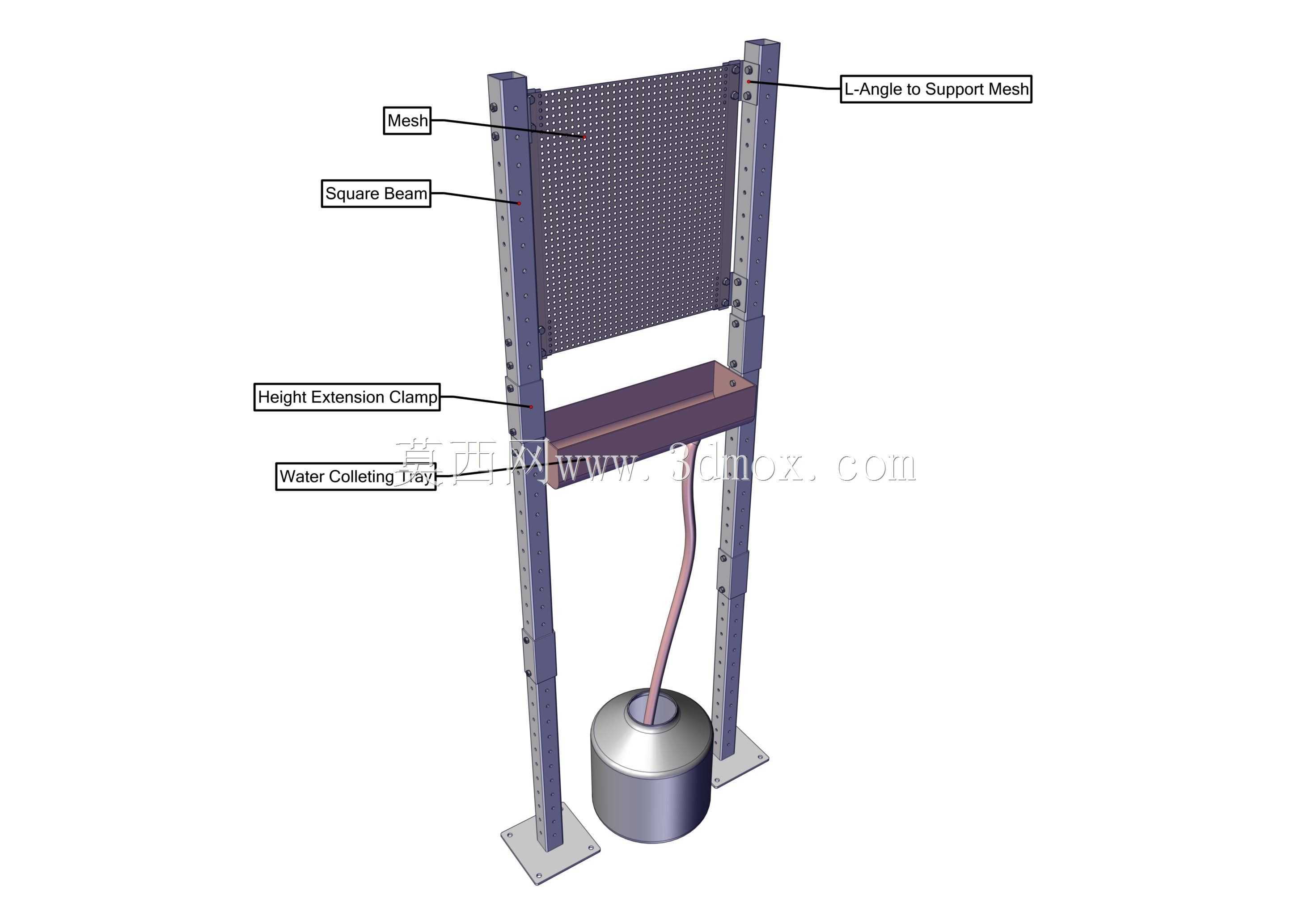

　　这套立式布置的雾水分离组件，核心采用双侧立柱夹持多孔筛网的结构形式，主要面向空气取水、工业车间水雾捕集、冷却塔飘水回收等场景使用，区别于传统平面平铺的滤网结构，竖直安装的形式能最大程度减少占地空间，适配狭长的安装工位，不管是户外山地集水装置的迎风面布设，还是厂房内循环风道口的水雾截留工位，都能通过调整安装倾角匹配来流方向，让含雾气流垂直穿过多孔网面。

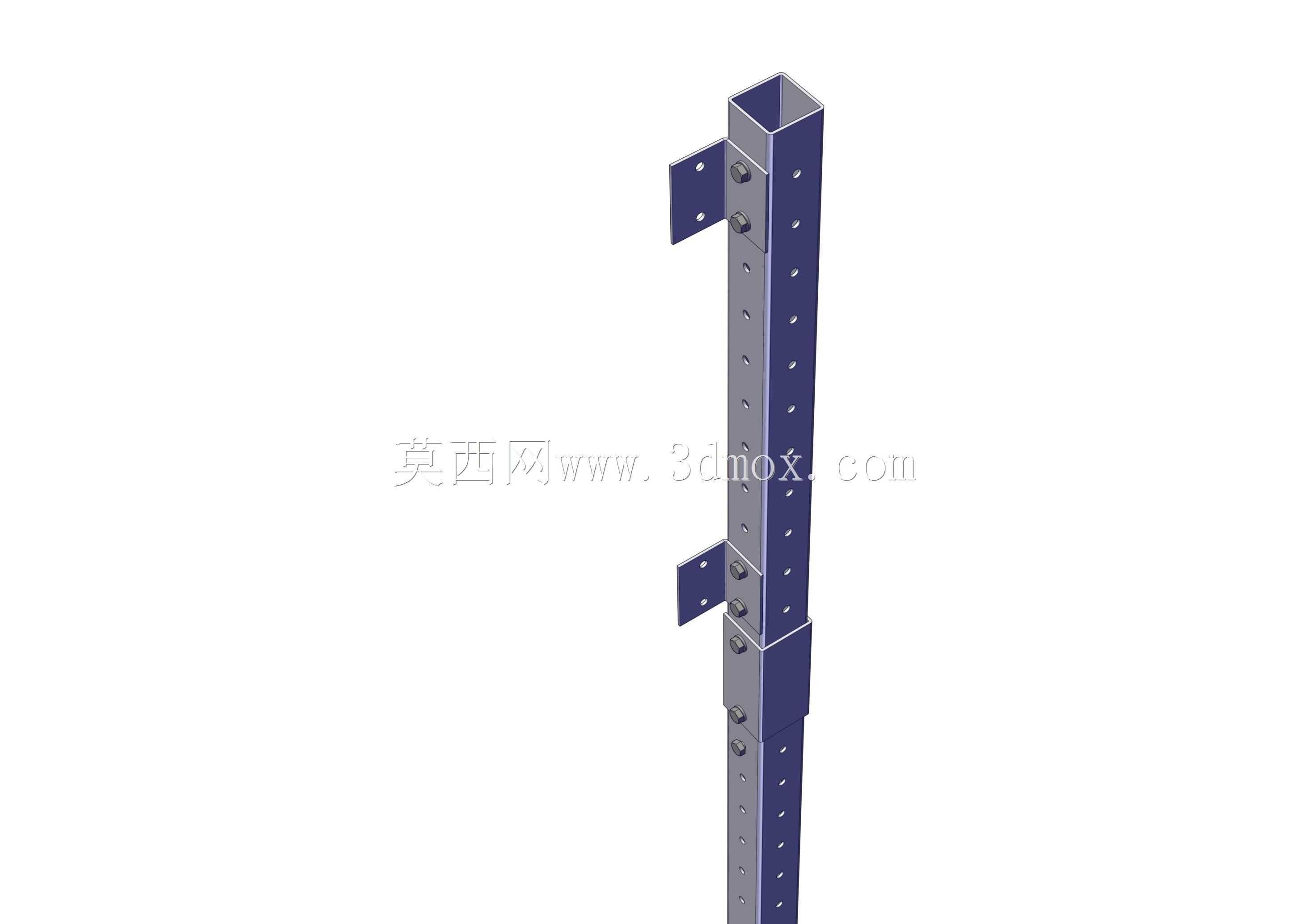

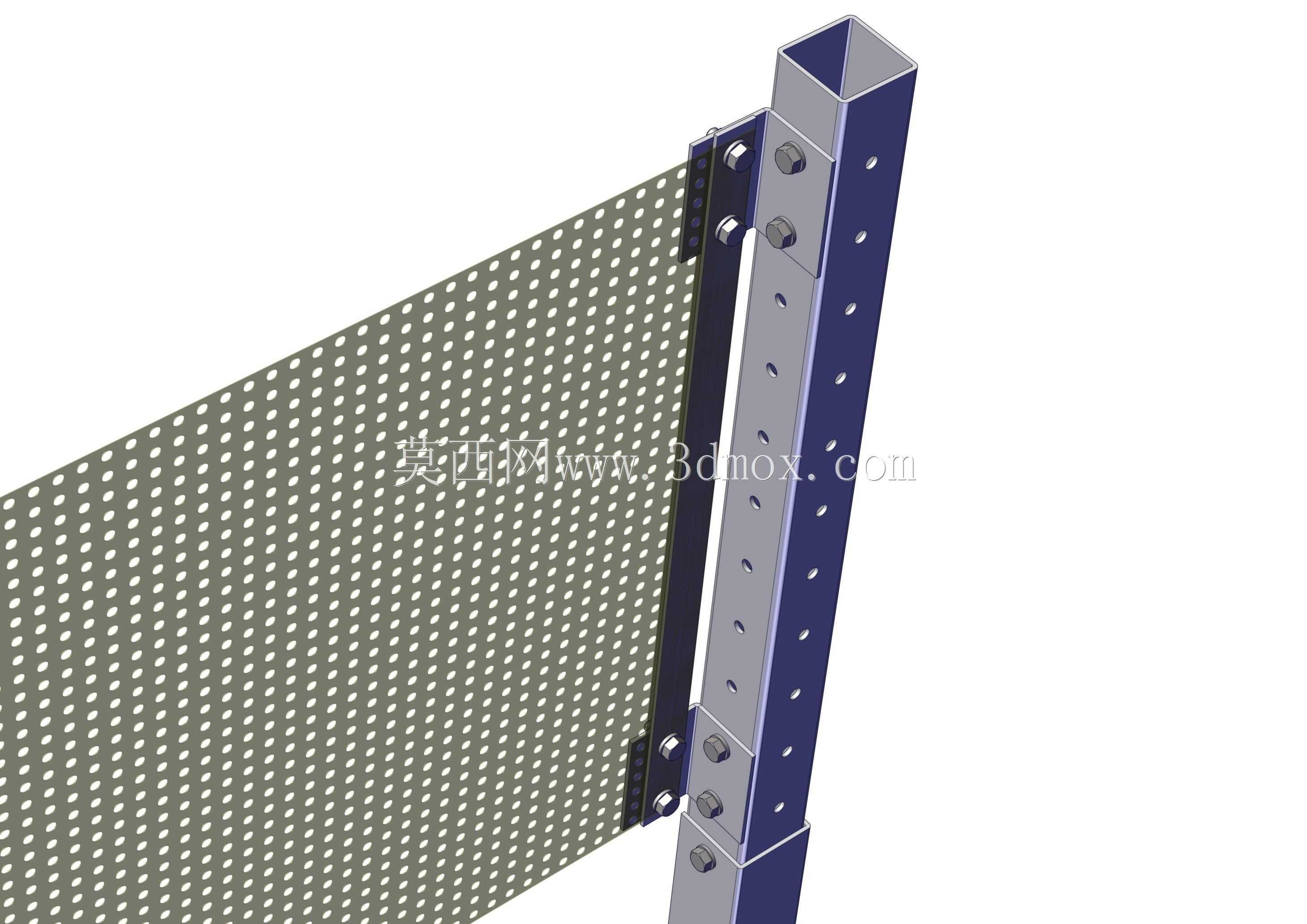

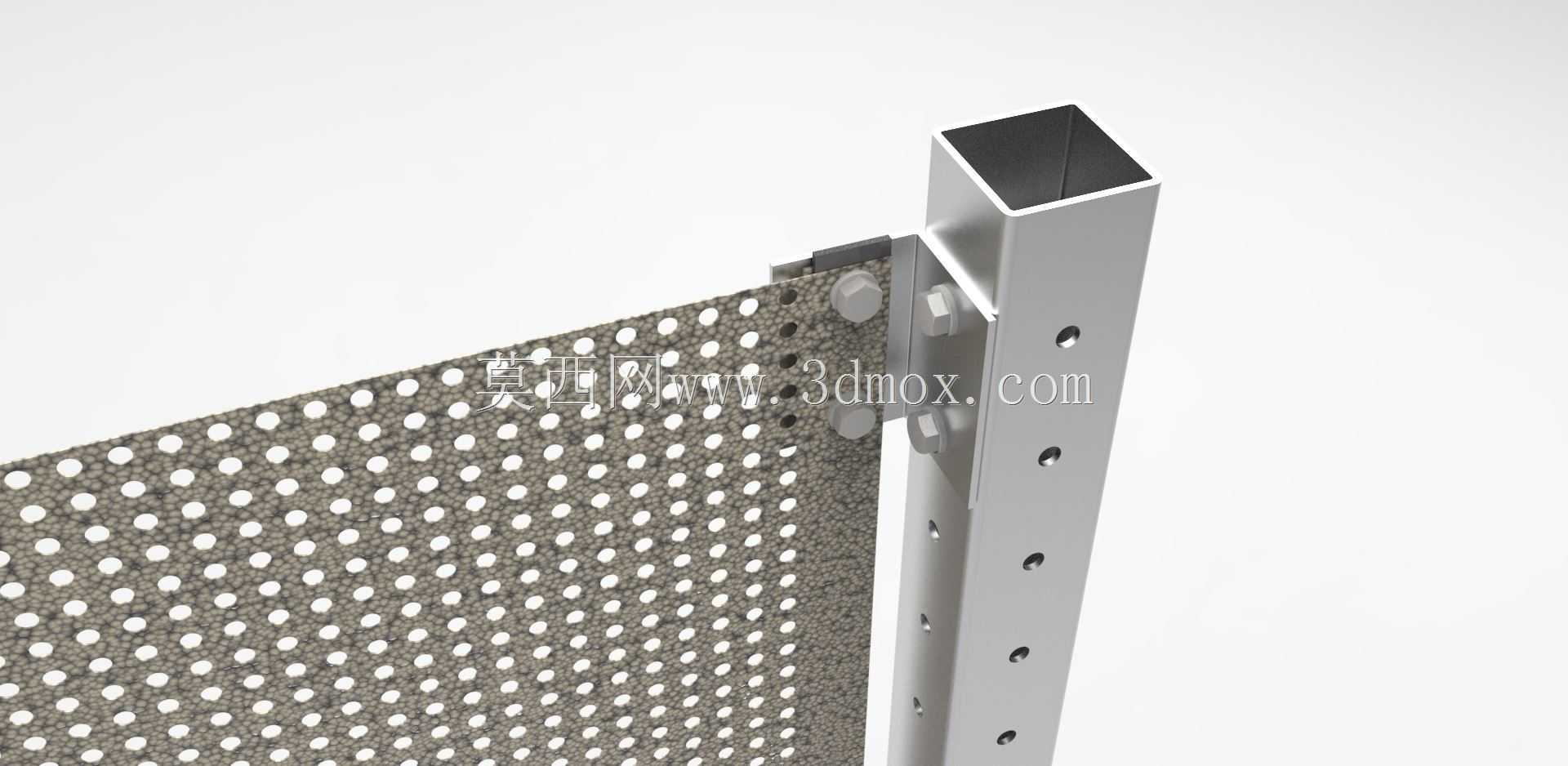

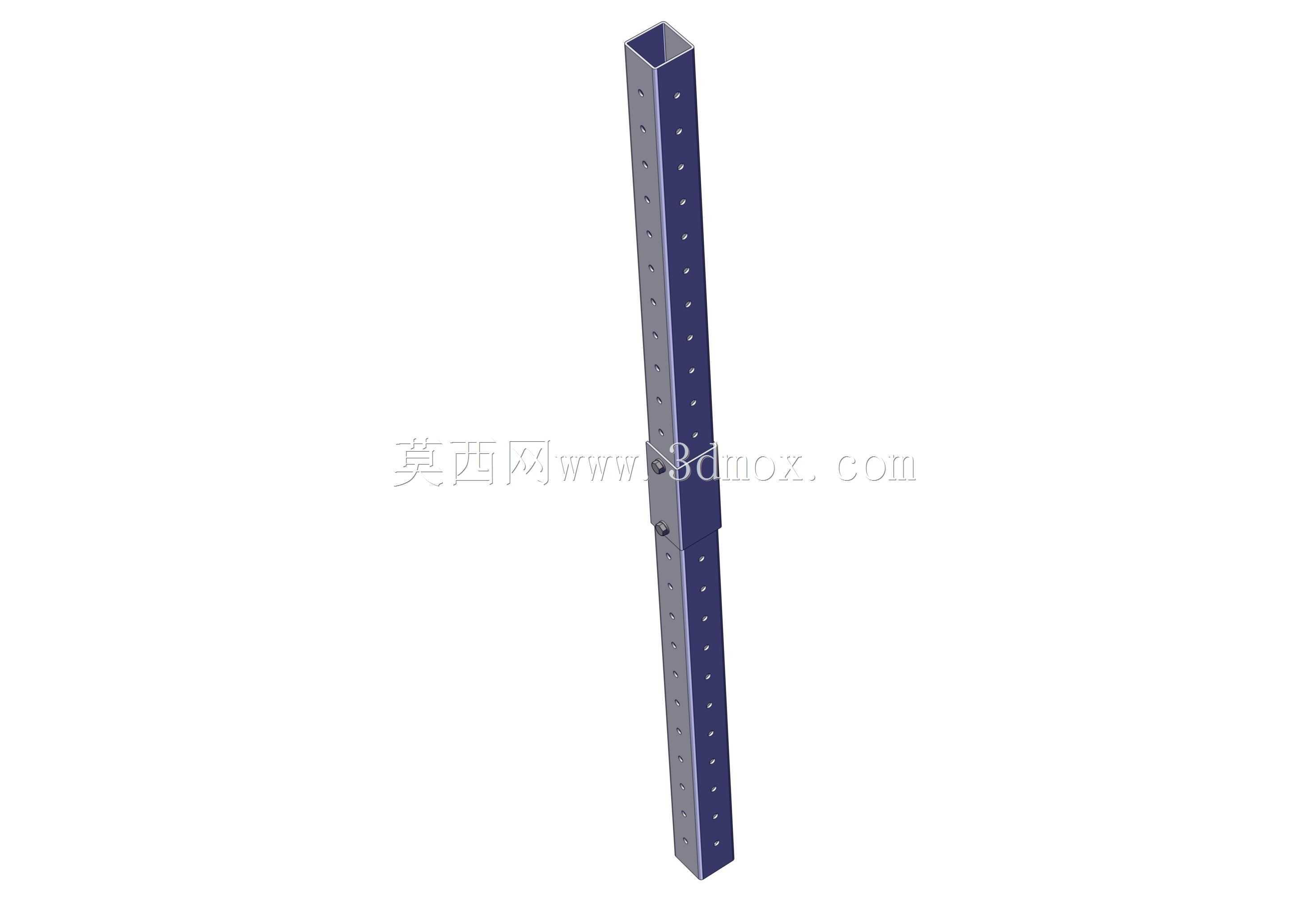

　　从结构设计逻辑来看，两侧的支撑立柱采用等距开孔的型材加工，孔位沿立柱长度方向均匀排布，一方面是为了适配不同高度规格的网板安装，通过调整上下固定件的锁付位置，就能灵活更换不同有效过滤面积的网片，不需要重新加工支撑结构；另一方面立柱的方形截面设计，能保证竖直安装时的抗侧弯刚度，避免户外大风压或者风道内高风速下，网面出现大幅形变影响捕集效率。网板和立柱之间采用可拆卸的压块连接，日常维护时只需要松开侧边的紧固件，就能快速拆下网片进行冲洗或者更换，不需要拆解整个支撑框架，能大幅降低现场运维的工作量。

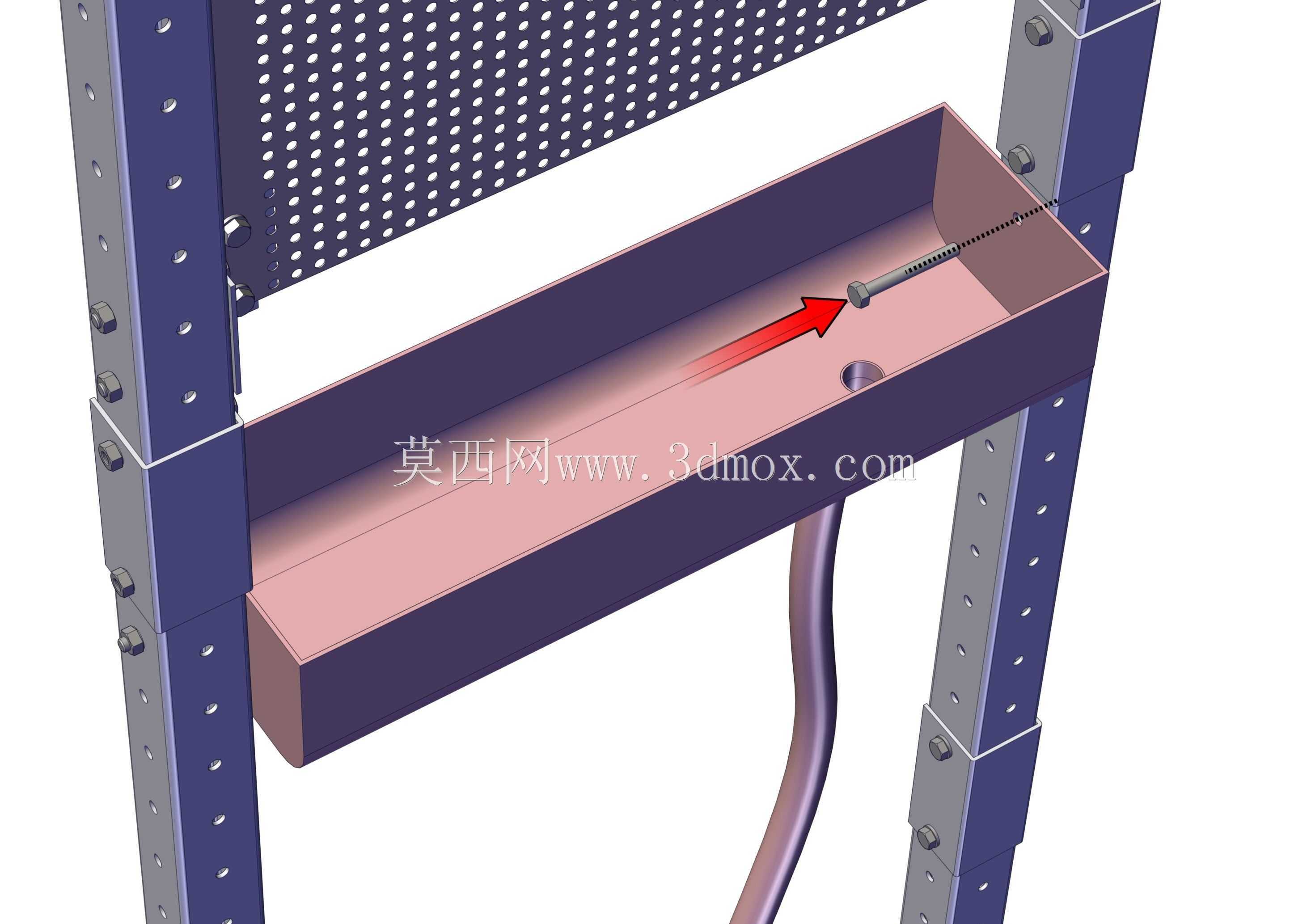

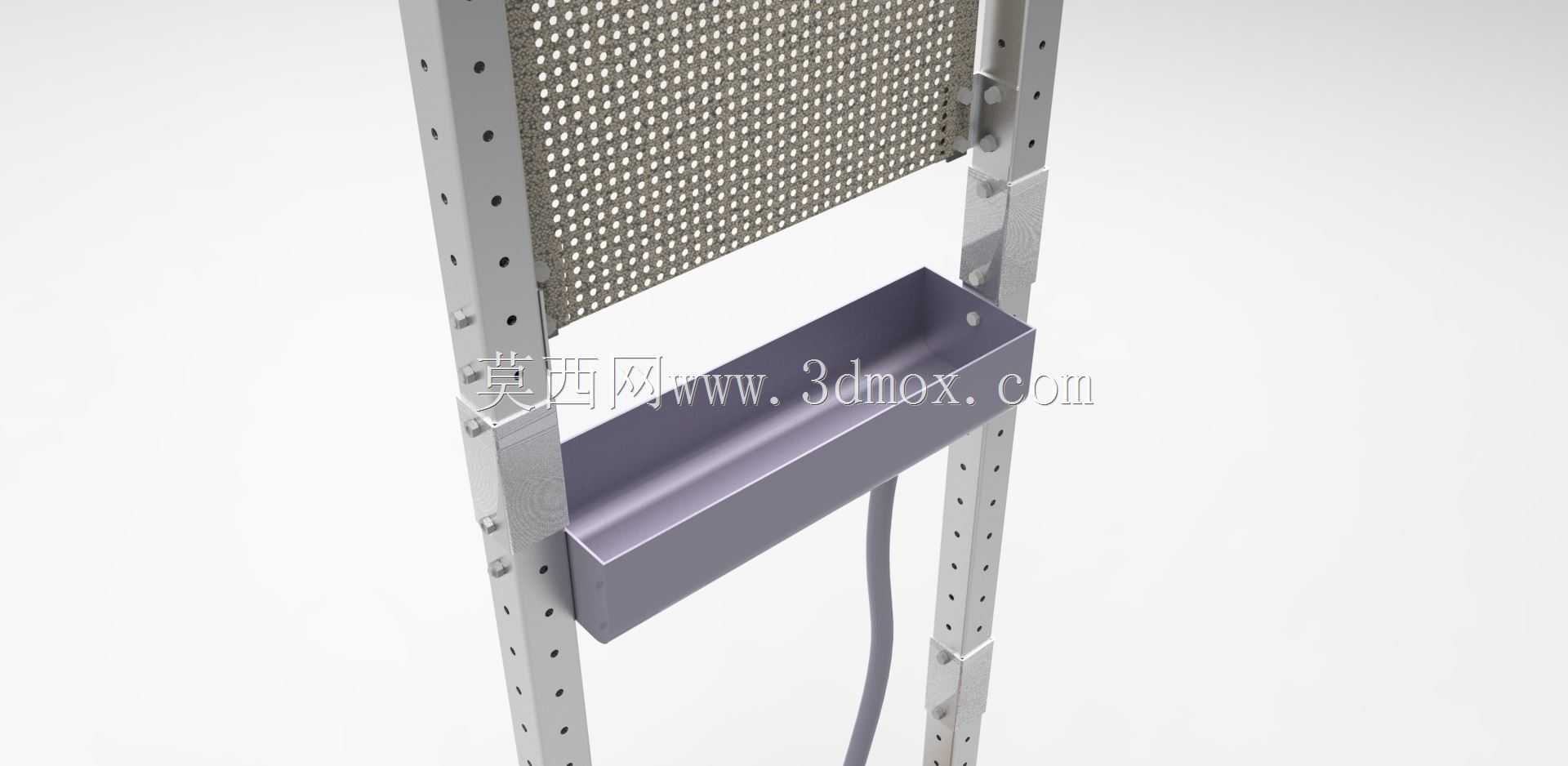

　　网面采用均匀密布冲孔的薄板结构，孔径的选型经过流场验证，既能让气流顺利穿过网孔降低风阻，又能让悬浮在气流中的细小雾滴在接触网面时附着聚结，顺着网孔的边缘汇流成较大的水滴，在重力作用下沿着网面竖直下落，汇集到底部的集水托盘内。底部的集水托盘采用折边结构，边缘做了抬高挡边设计，能避免汇集的淡水顺着托盘边缘溢出，托盘预留的排水接口可以直接外接输水管道，把收集到的淡水导入储水单元或者后续处理工序。

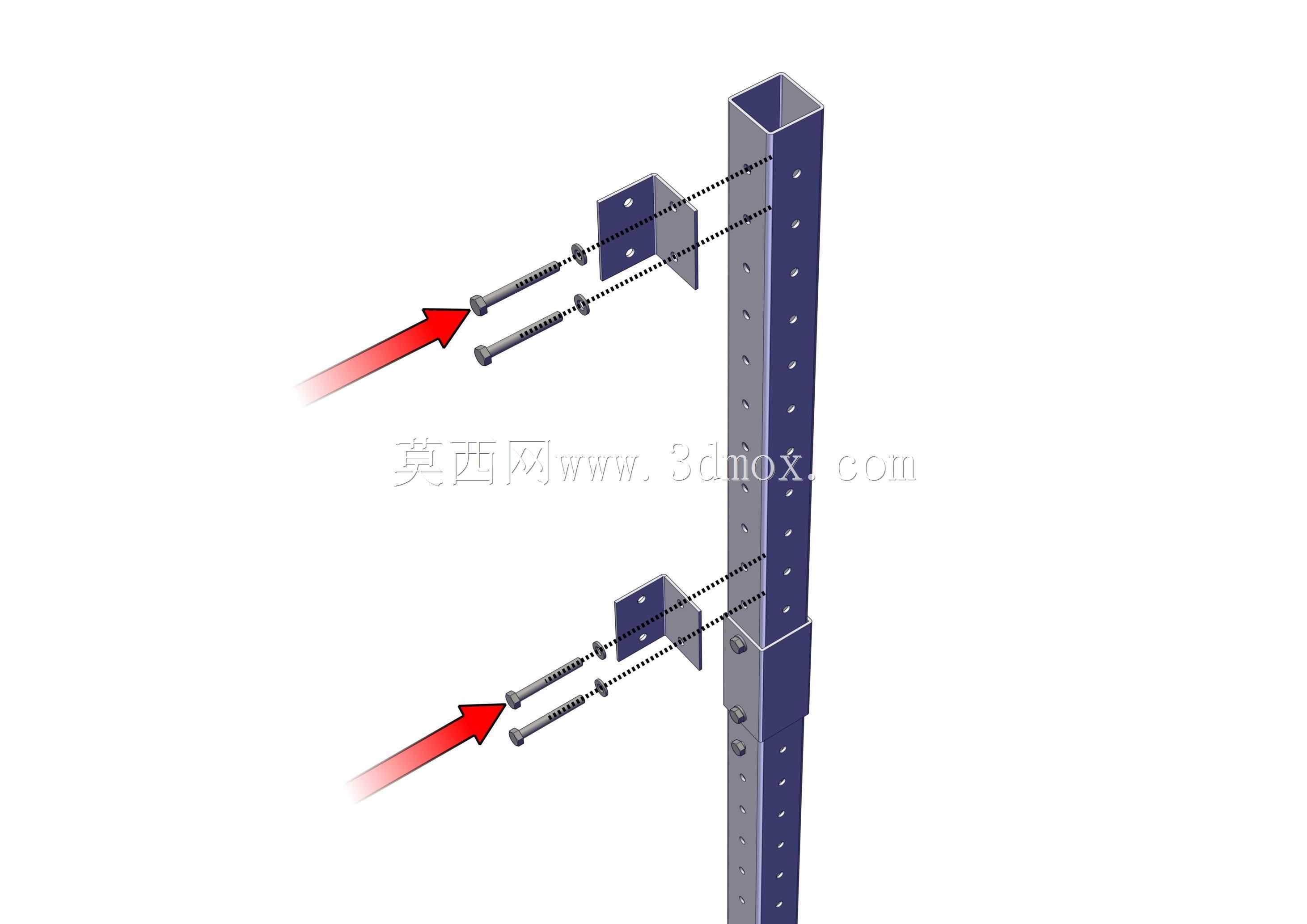

　　安装边界方面，整套组件的支撑立柱底部预留了固定安装孔，可以直接通过膨胀螺栓固定在混凝土基础上，也可以通过角码连接件固定在设备框架的立面，安装时需要保证网面的竖直度偏差控制在允许范围内，避免网面倾斜导致汇流的水滴偏离下落路径，无法顺利进入底部集水盘。网面和两侧立柱的连接间隙做了密封处理，防止含雾气流从侧边缝隙绕流，降低雾滴捕集的效率。

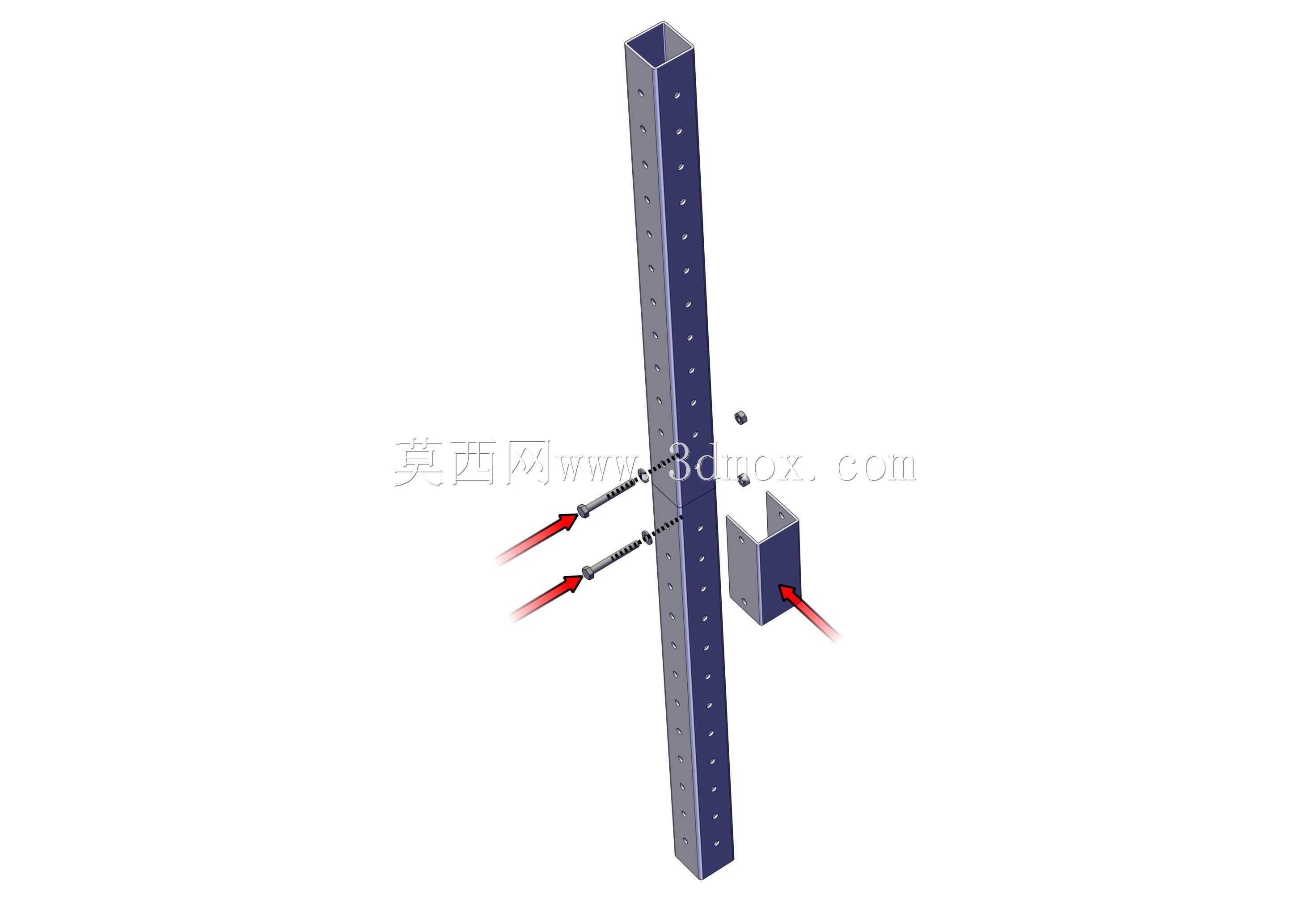

　　在实际工况适配中，这套结构可以根据处理风量的需求，多组并排拼接使用，相邻组件的立柱可以共用连接紧固件，拓展成大面积的捕集墙，不需要额外增加支撑结构，拼接后的整体刚度也能满足户外抗风要求。和传统的丝网除雾器相比，这种刚性冲孔网的结构强度更高，不会出现丝网被气流拉扯变形、纤维脱落的问题，适配含尘量稍高的雾水捕集场景，冲洗时也不会因为高压冲水导致网面破损，长期使用的维护成本更低。

　　设计过程中针对网孔的排布做了优化，采用错列冲孔的形式，相比直列排布能提升雾滴和网面的碰撞概率，同时保证网板的整体结构强度，不会因为开孔率过高导致网板在风压下出现鼓胀变形。两侧立柱的开孔间距经过模数化设计，和常规的工业铝型材、型钢安装孔位匹配，用户在现场改造时，可以直接利用现有框架的安装孔进行固定，不需要重新打孔定位，能缩短现场安装的周期。底部集水盘的深度经过计算，能匹配最大捕水量下的汇流速度，不会因为水流量过大出现积水外溢的情况，托盘的倾斜角度也做了微调，能让汇集的水流快速流向排水口，减少盘内的积水残留，避免长期积水滋生藻类或者积尘堵塞排水口。
