带工字梁支撑的桥梁上部结构三维设计

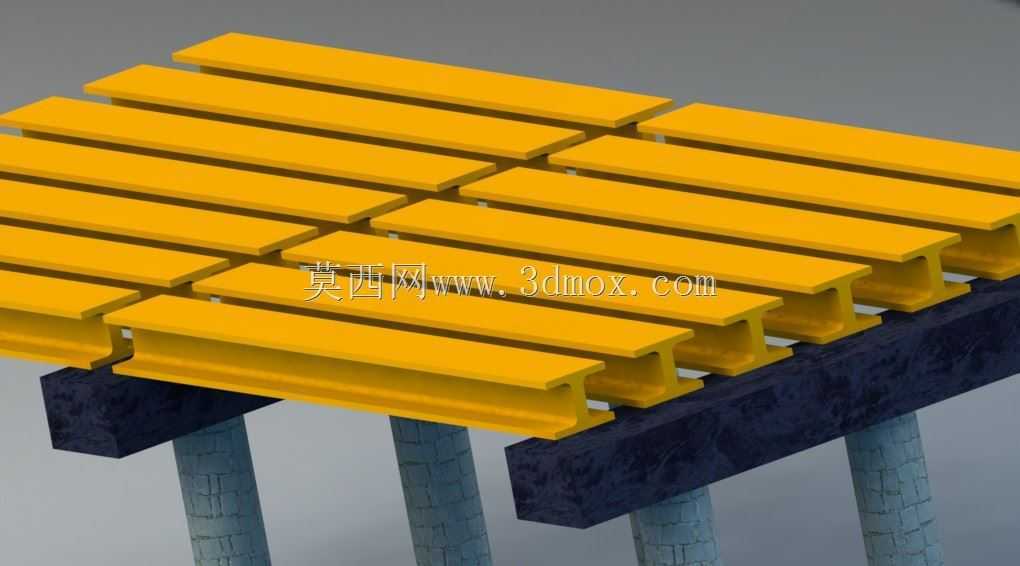

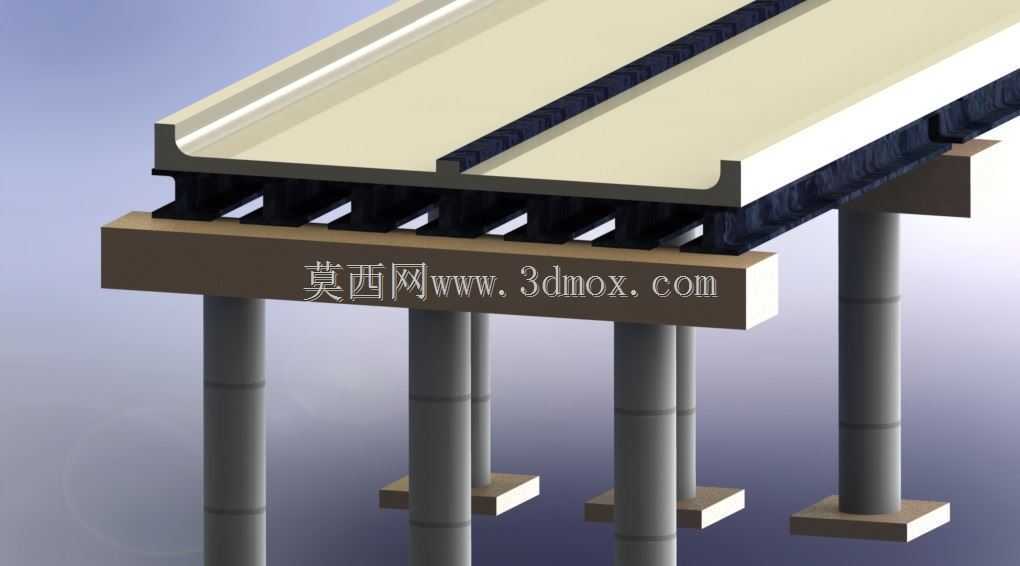

　　该结构为梁式桥的上部承重段设计，核心采用多根平行排布的工字钢梁作为主要传力构件，工字梁上翼缘直接承接混凝土桥面板的竖向荷载，通过接触界面的摩擦力与局部承压将荷载均匀传递至钢梁腹板，再经由腹板传导至下翼缘，最终传递到下方的盖梁与桩柱式桥墩上。从实际工程应用场景来看，这类结构多用于中小跨径的公路桥梁或者厂区内部的重载通行栈桥，相比纯混凝土梁结构，工字钢梁的自重更轻，现场拼装的效率更高，能够在地质条件一般、大型吊装设备进场受限的区域快速完成架设，同时工字梁的截面力学特性优异，在相同用钢量下具备更高的抗弯截面模量，能够有效控制跨中挠度，满足重载车辆通行时的刚度要求。

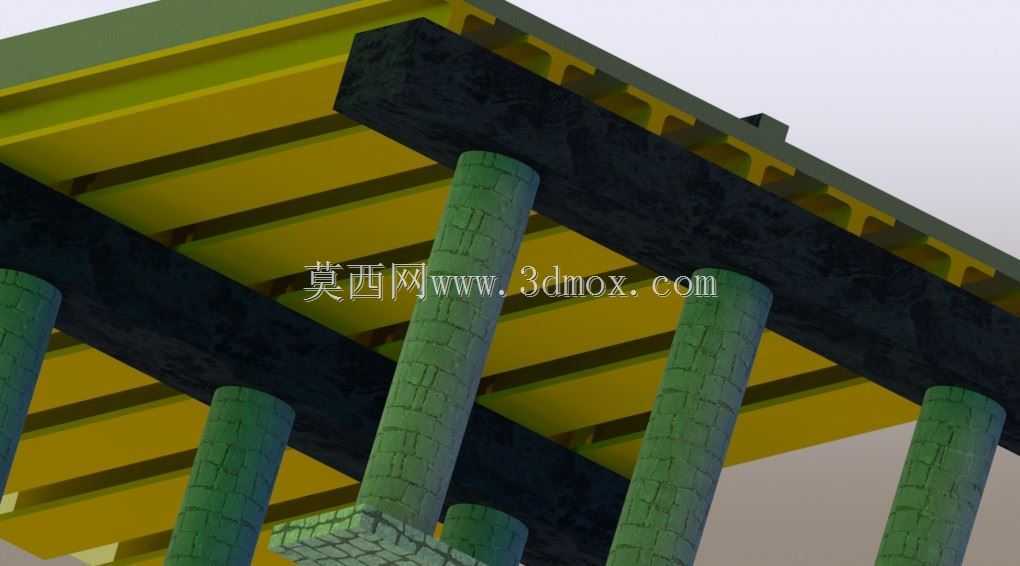

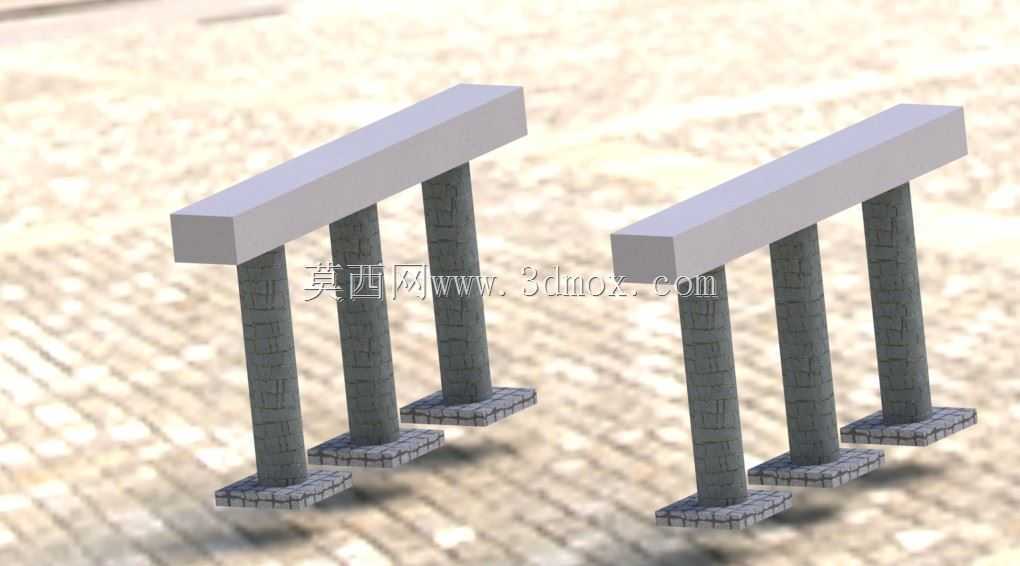

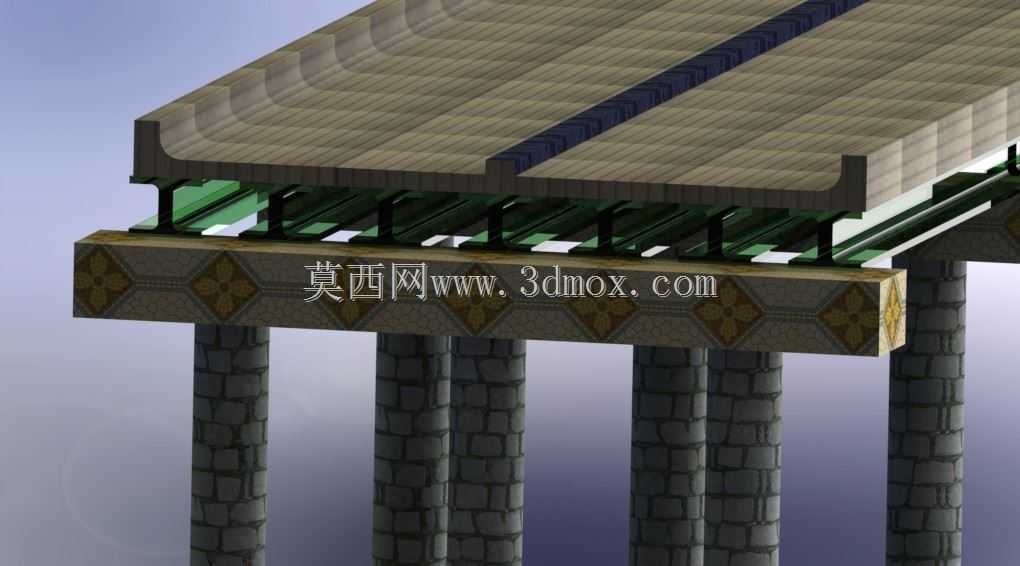

　　设计过程中首先确定了桥面板的宽度边界，按照双向两车道的通行净空要求预留了两侧的护栏安装空间，桥面板采用变厚度设计，与工字梁上翼缘接触的区域做了局部加厚处理，避免轮压荷载直接作用下出现局部冲切破坏。工字梁的排布间距经过荷载验算确定，单根工字梁的腹板高度按照跨径的1/18取值，既保证了竖向抗弯承载力，也不会因为梁高过大增加不必要的结构自重，梁端与盖梁的接触位置预留了支座安装的槽位，能够适配板式橡胶支座的安装尺寸，保证温度变形、荷载变形下的位移释放。下方的盖梁采用矩形截面设计，将多根工字梁传递的集中荷载均匀分散到每一根桩柱上，桩柱采用等直径圆形截面，嵌入盖梁内部的长度满足钢筋锚固长度要求，桩柱表面做了纹理化处理，模拟实际工程中混凝土桩柱的外观质感，同时也能在三维装配校验中直观检查各构件的衔接是否存在干涉。

　　在功能特性层面，该结构的工字梁之间设置了横向联系构件，虽然在当前展示段中未完全呈现，但从梁端的预留连接位可以看出，横向联系能够有效避免单根工字梁出现侧向失稳，保证多根钢梁协同受力，避免偏载作用下某一根梁受力过大出现过载。桥面板两侧设置的凸缘结构是护栏的安装基座，预留的螺栓孔位能够匹配常规波形护栏或者混凝土防撞护栏的安装要求，不需要在现场额外钻孔破坏桥面板结构。设计时还考虑了后期运维的需求，工字梁下翼缘预留了检修通道的挂点位置，能够在不破坏主体结构的前提下加装检修走道，方便后期对梁体、支座进行定期检查维护。

　　从安装边界来看，该段结构的纵向长度为标准跨径的梁段长度，两端预留了与相邻梁段的连接企口，能够实现多段梁的连续拼接，横向宽度方向的尺寸严格控制在道路红线范围内，不会超出征地边界，桩柱的排布间距避开了地下管线的常规敷设层位，减少施工阶段的管线迁改工作量。整个结构的三维建模过程中，所有构件的装配关系都按照实际施工的顺序进行约束，先定位桩柱与盖梁的位置，再逐根吊装工字梁就位，最后铺设桥面板，能够直接用于施工阶段的工序模拟，提前预判吊装过程中可能出现的构件碰撞问题，也能为施工交底提供直观的三维可视化参考，帮助现场施工人员快速理解结构的组成与安装逻辑，减少施工误差。

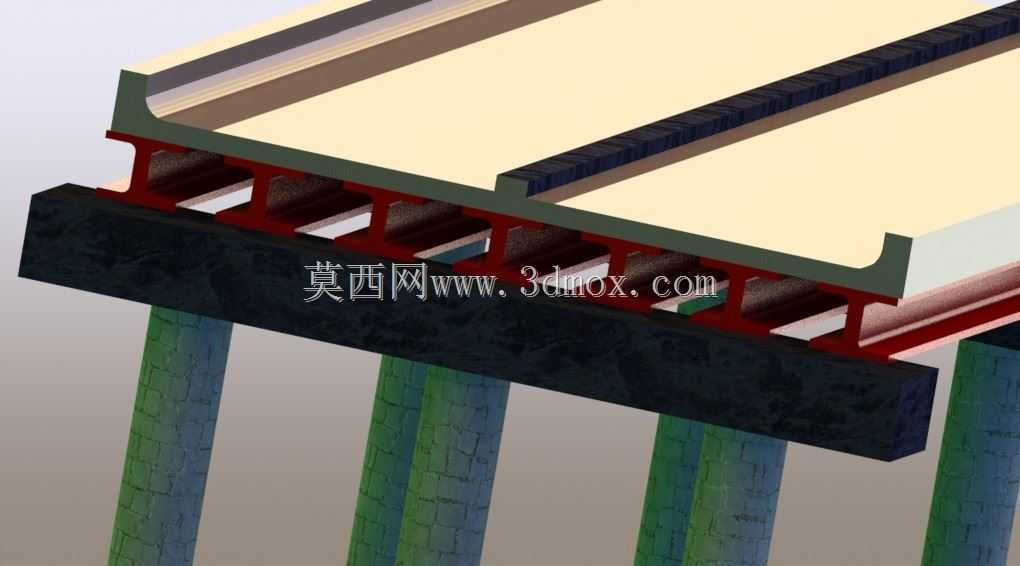

　　在结构受力的细节处理上，工字梁的端部做了切角处理，避免梁端与盖梁上的支座出现局部应力集中，桥面板与工字梁的接触位置按照实际工程中的剪力连接件布置逻辑预留了焊钉的安装位，能够保证混凝土桥面板与钢梁之间形成整体组合截面，共同承受荷载作用，相比无剪力连接件的非组合结构，整体承载力能够提升30%以上，同时也能减少桥面板在长期荷载作用下出现的纵向开裂问题。桩柱与盖梁的衔接位置做了倒角处理，缓解节点区域的应力集中，避免在地震荷载、车辆制动力等水平荷载作用下节点位置出现脆性破坏。
