自行车挂载式小型运载拖车结构设计

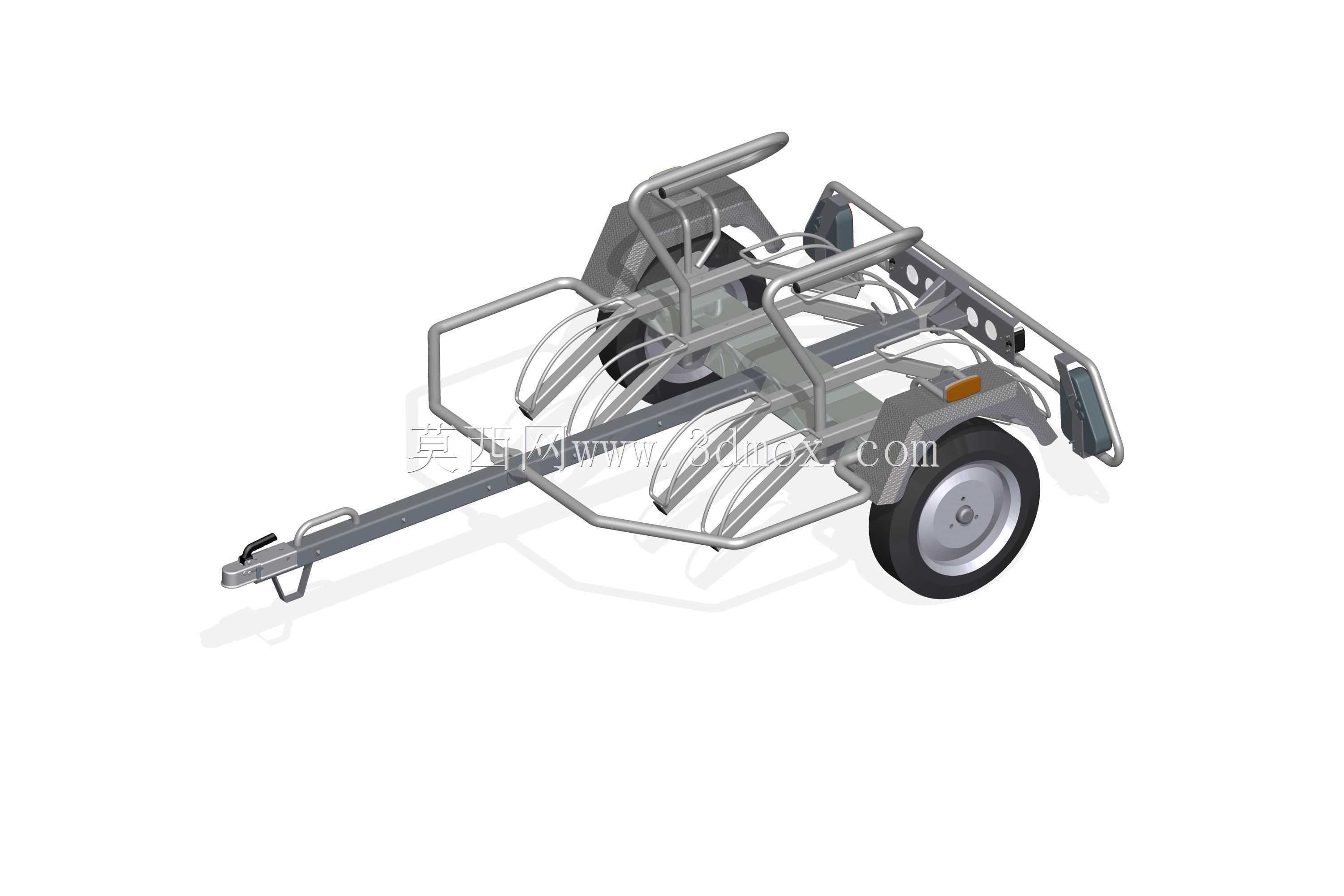

　　这款自行车挂载式小型运载拖车，核心面向个人短途非机动载物场景设计，适配日常家庭采买、小件物品跨区域转运、户外休闲出行时的物资携带需求，可直接挂载于常规民用自行车尾部，无需对自行车主体结构做破坏性改装，就能拓展自行车的载物能力，解决普通自行车载物空间不足、大件物品无法稳定携带的痛点。从结构设计逻辑来看，整车采用开放式金属管架作为主体承载框架，管材弯折成型后通过焊接拼接为整体，框架上部设置多组向上凸起的弧形限位挡杆，可对放置在架体上的物品形成侧向约束，搭配绑带固定后，能避免运输过程中物品侧滑掉落；框架靠近牵引端设置有可调节长度的牵引连接臂，连接臂端部采用快拆式铰接结构，可适配不同规格自行车的后轴安装位，铰接处预留有足够的摆动间隙，

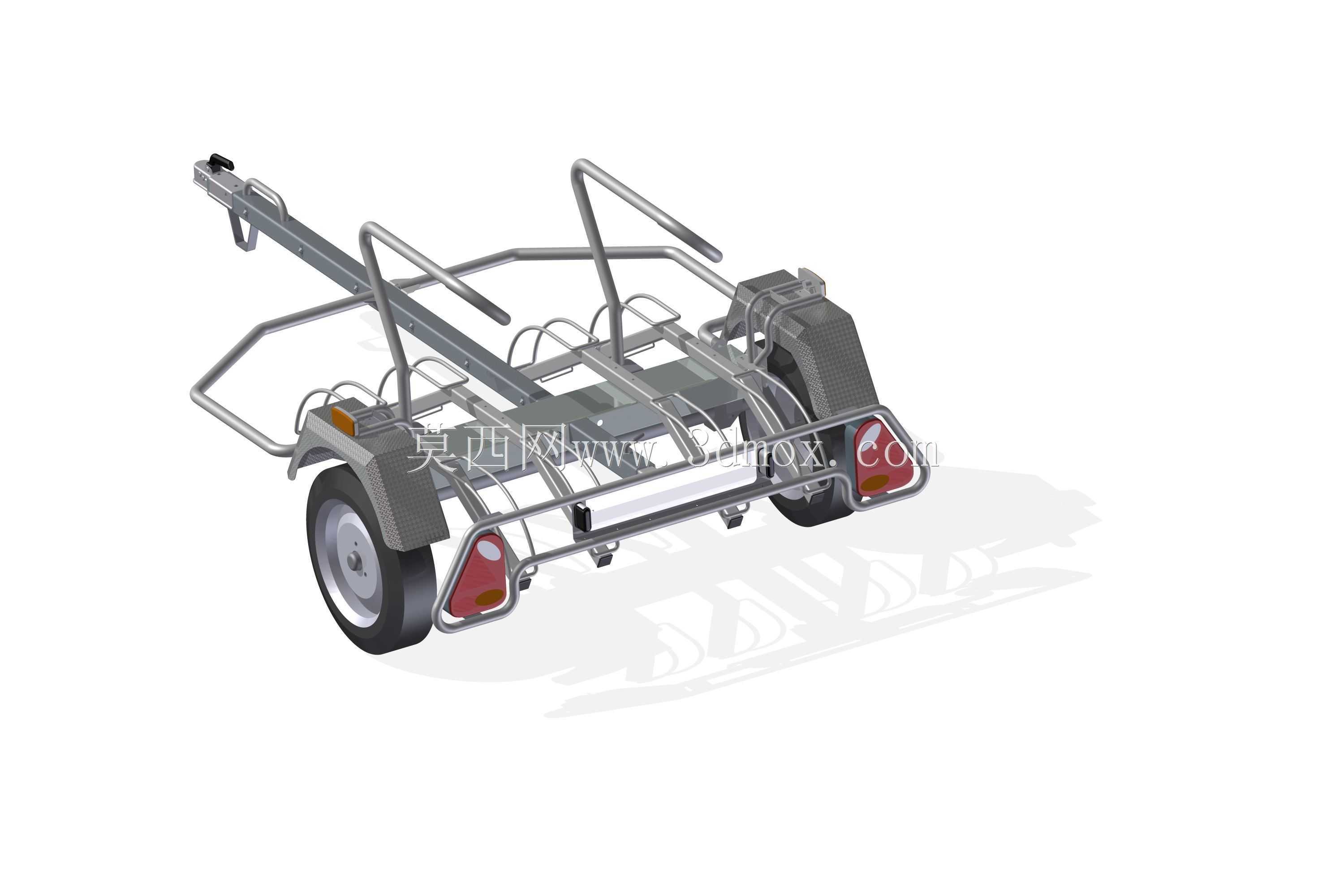

　　能跟随自行车完成转向、过坎等动作，不会出现运动干涉。行走部分采用双轮对称布局，轮组选用小直径充气橡胶轮，搭配冲压成型的金属轮辐，轮组安装位置位于载物框架重心的正下方两侧，可保证装载后整车重心稳定，即使在不平整的铺装路面推行或骑行，也能保持较好的行驶平顺性，不会出现侧翻风险；轮组外侧设置有弧形金属挡泥板，挡泥板尾部集成了反光标识件，可在光线不足的环境下反射后方光线，提升道路行驶的安全性。牵引连接臂与主框架的衔接位置做了局部加强处理，通过增加斜向支撑筋提升连接部位的抗扭强度，避免重载状态下牵引臂出现变形或断裂；主框架底部设置有横向排布的支撑横梁，可均匀分散承载物品的重量，避免局部载荷过大导致框架变形。从安装边界来看，

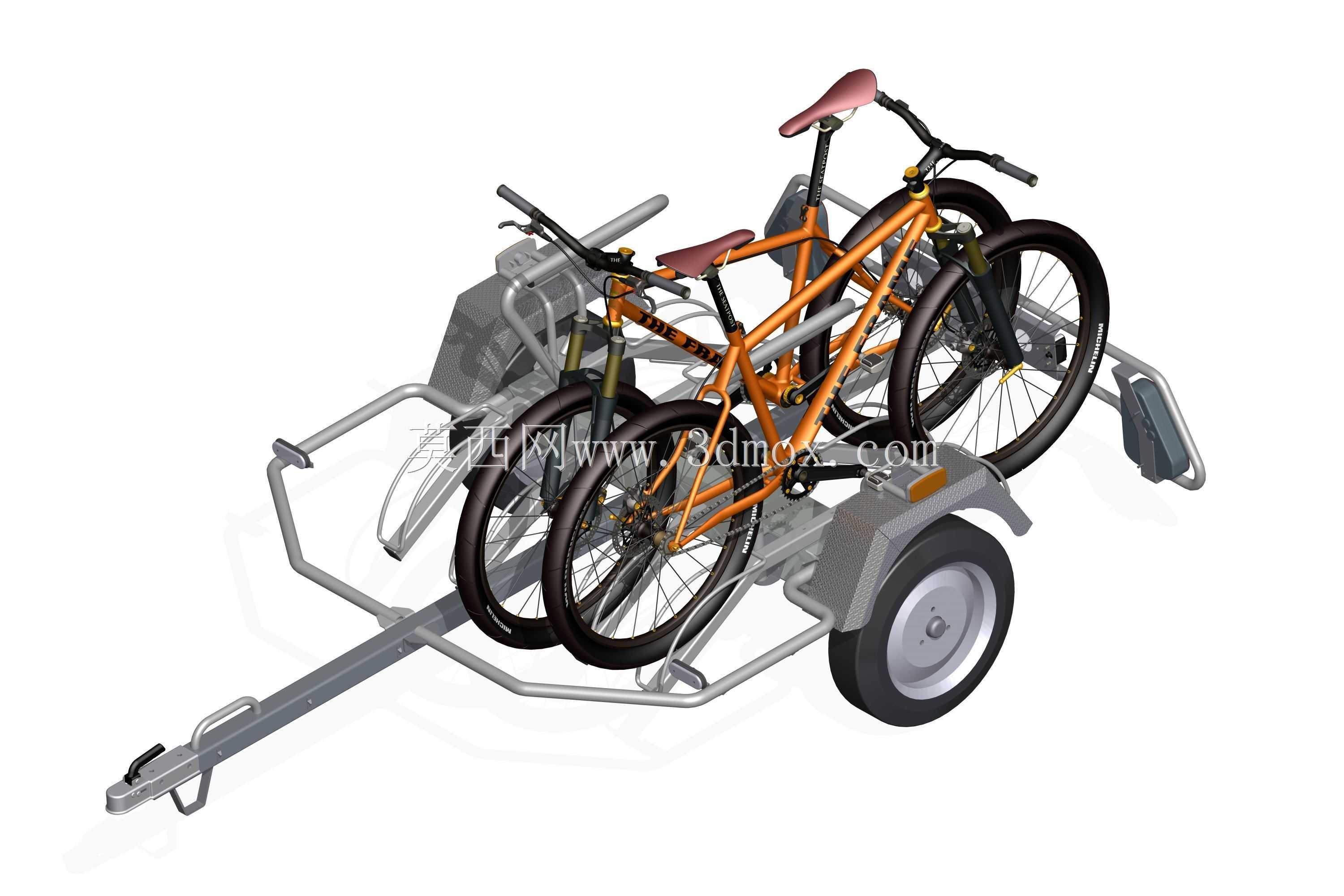

　　这款拖车的牵引连接高度适配常规26寸、27.5寸民用自行车的后轴安装高度，牵引臂的长度经过优化，挂载后拖车与自行车后轮之间预留有150mm以上的安全间隙，骑行过程中转向时拖车不会与自行车后轮发生碰撞；整车宽度控制在800mm以内，符合非机动车道通行的宽度要求，不会占用过多通行空间，在人流密集的城区道路也能顺利通行。载物框架的有效承载平面尺寸经过合理规划，可同时容纳多件常规尺寸的行李、采购物资，甚至可固定放置折叠后的小型代步车辆，框架的限位挡杆高度可根据实际载物需求做小幅调整，搭配不同长度的弹性绑带，可固定不同外形尺寸的物品。轮组的轴承采用密封式设计，可减少日常使用过程中灰尘、泥水的侵入，降低维护频率，延长轮组的使用寿命；

　　挡泥板与框架之间采用螺栓可拆卸连接，后期若出现损坏可单独更换，无需整体更换框架结构。在实际使用场景中，这类小型拖车相比机动载具拥有更高的灵活性，可进入狭窄的街巷、小区步道，不受机动车限行、停车难等问题的限制，适合短距离、小批量的物品转运，比如家庭日常采购生活物资、携带户外露营装备前往近郊、给短途出行的同行人员运送随身物品等场景都能适配。设计过程中充分考虑了非专业用户的使用需求，整车结构没有复杂的传动或电控部件，普通用户无需专业工具就能完成与自行车的挂载和拆卸，闲置时可将牵引臂折叠后靠墙面放置，占用的储物空间极小；框架表面采用喷塑处理，具备基础的防锈耐腐能力，日常露天停放也不易出现锈蚀问题。车架的管材壁厚经过载荷校核，在额定承载范围内不会出现塑性变形，各焊接部位都做了焊后打磨处理，避免尖锐毛刺划伤用户或损坏装载的物品；牵引端的铰接结构内置有缓冲衬套，可吸收骑行过程中产生的小幅振动，减少振动传递到自行车端，提升骑行时的操控稳定性。
