八吨级空气悬架平板拖运承载底盘

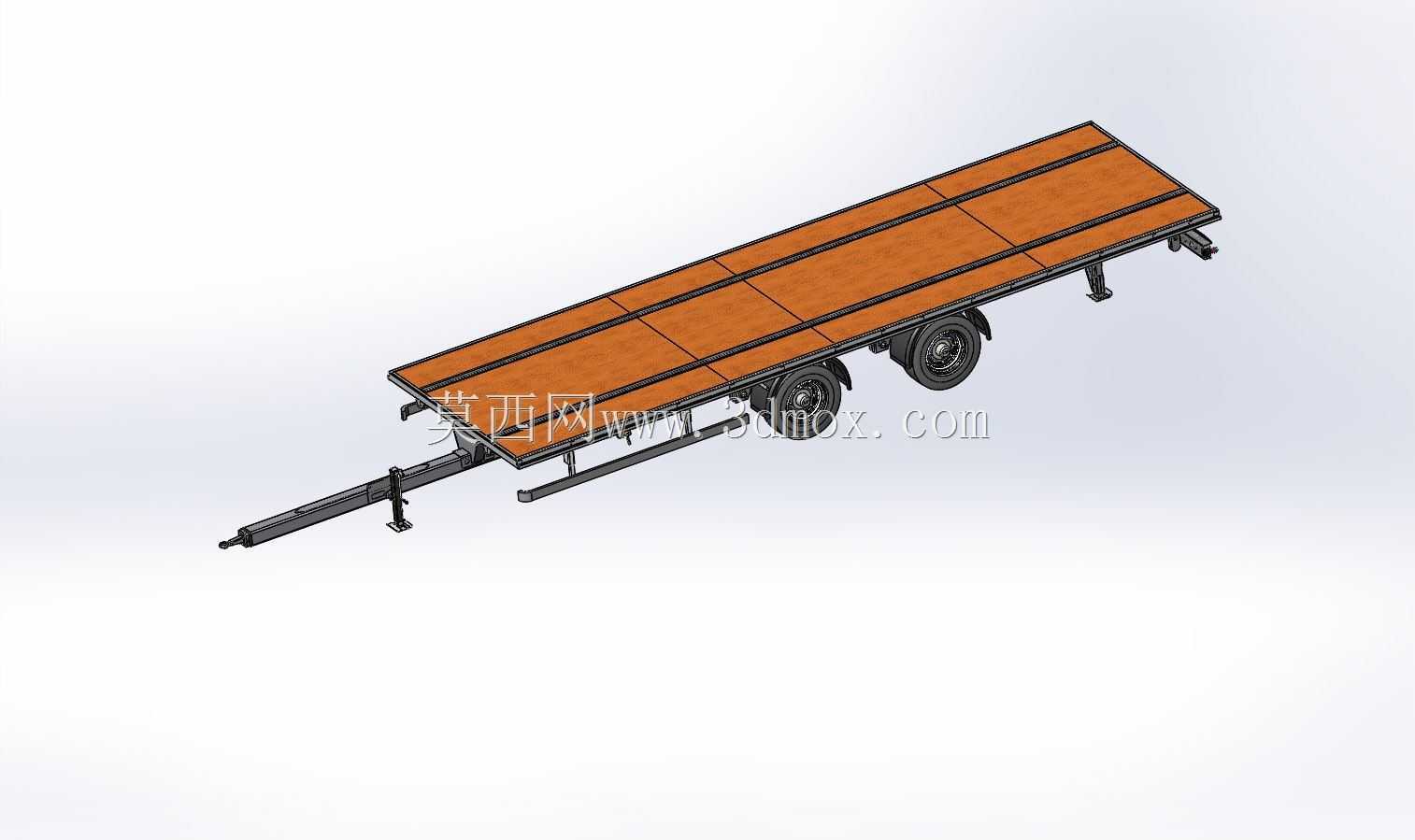

　　这款八吨总重量级的空气悬架平板拖运底盘，主要面向厂区内重型工件周转、短途工程物料转运、户外设备转场等场景设计，区别于普通钢板弹簧悬架的拖挂结构，空气悬架的配置能在非铺装路面行驶时大幅滤除颠簸冲击，避免承载的精密设备、易碎建材或高精度工装在运输过程中因震动出现精度偏移、结构磕碰损坏的问题。从结构设计逻辑来看，整个底盘采用纵梁贯通式的承载框架，主纵梁选用高强度矩形型钢拼焊而成，横梁按照等间距排布与纵梁满焊连接，上方铺设的防滑承载面板通过沉头螺栓与横梁框架锁紧，既保证了整体承载面的平面度，也方便后期面板出现磨损后单独更换，无需整体切割返修。双轴的布局匹配八吨的额定总重，每根车桥的载荷分配经过重心校核，牵引架与主框架的连接位置做了局部加强，

　　加焊的三角形加强筋能分散牵引过程中产生的纵向拉力与转向时的侧向扭力，避免牵引连接部位出现应力集中开裂的问题。空气悬架的气囊布置在车桥与车架纵梁之间，配套的减震器与横向稳定杆协同作用，在高速拖行时能抑制车架的侧倾幅度，经过坑洼路面时气囊的自适应调节能力可以让四个车轮始终保持与地面的有效接触，不会出现单轮悬空导致的附着力下降、承载偏移问题。底盘的支腿结构布置在牵引架后方与车架尾部两侧，驻车时摇下支腿可以让整个承载面保持水平，在装卸重型货物时不会因为重心偏移出现车架翘头、侧翻的风险，支腿的接地端配有大尺寸防滑垫，在松软的泥土地面驻车时也能分散接地压力，避免支腿下陷。牵引连接端采用通用型的牵引环结构，匹配多数轻型牵引车、

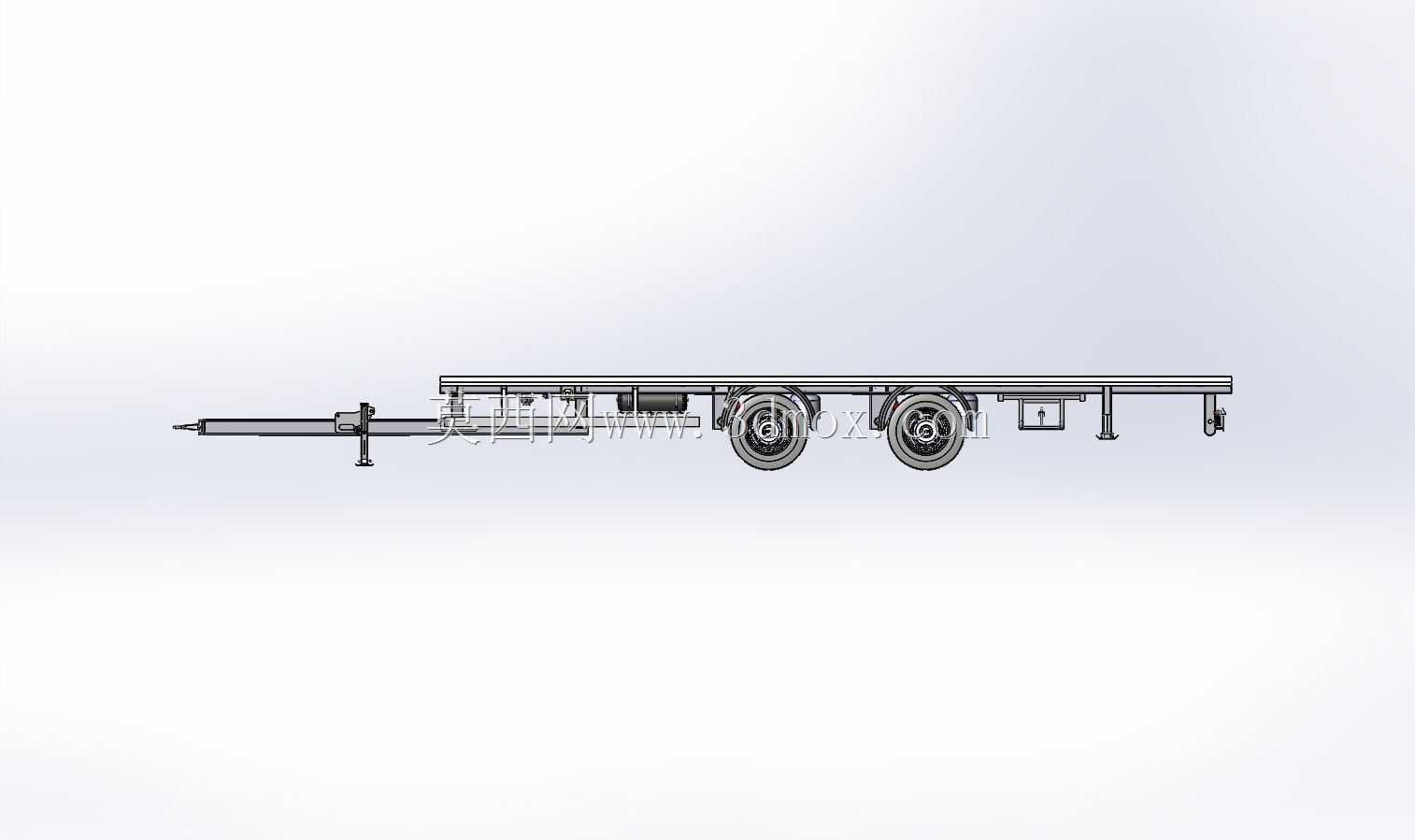

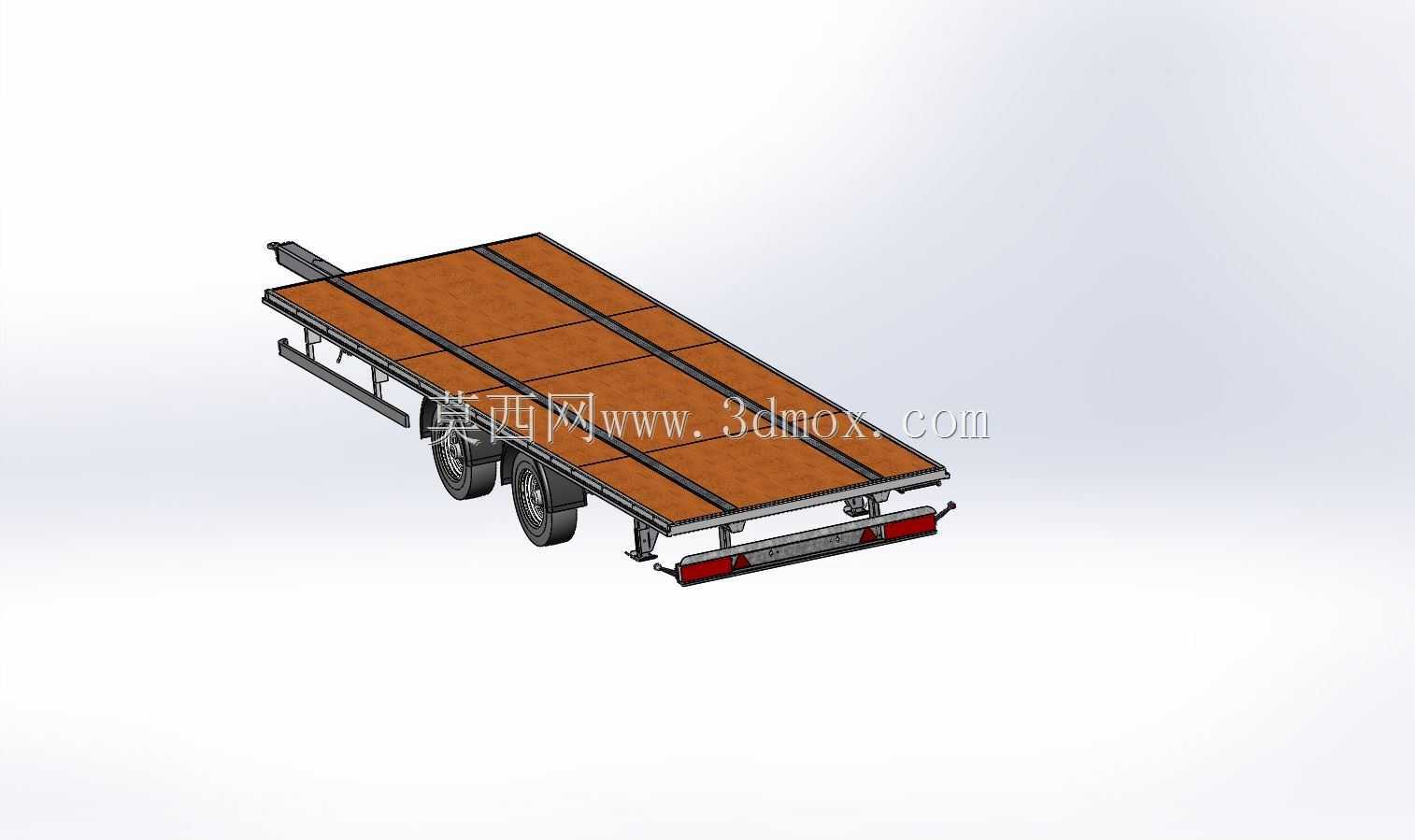

　　工程皮卡的后牵引钩尺寸，不需要额外改装牵引连接装置就能直接挂接使用。整个底盘的外形尺寸经过通用道路通行边界校核，宽度符合常规道路拖挂通行的尺寸要求，长度方向预留了前端牵引架的转向间隙，拖行转向时牵引架不会与承载面板前端发生磕碰，车架两侧的轮拱位置做了圆弧收边处理，既给轮胎跳动预留了足够的行程空间，也避免轮拱突出过多占用承载面的有效使用面积。制动系统的管路沿着纵梁内侧排布，避开了行驶过程中容易被碎石击打、剐蹭的外侧位置，管路接头全部采用快插式密封结构，后期维护检修时不需要复杂的工具就能完成管路更换。车架尾部的边角位置安装有橡胶缓冲块，在倒车靠台时能缓冲撞击力，避免车架尾部直接与装卸货台发生刚性碰撞。从建模细节来看，

　　整个底盘的所有焊接位置都做了焊缝示意，轮胎的花纹、气囊的褶皱结构、支腿的调节螺纹都按照实际加工尺寸还原，结构件的开孔位置、螺栓连接点的排布完全参照实际量产拖挂底盘的工艺要求设计，没有出现结构干涉、安装空间不足的问题，不管是用于结构受力仿真分析，还是作为拖挂设备改装的基础承载结构参考，都能直接提取相关安装尺寸、边界参数使用，不需要再反复校核结构的装配合理性。在实际使用场景中，这类底盘还可以根据使用需求在平板上方加装货厢栏板、设备固定机架、卷缆装置等附属结构，主框架的纵梁上预留了通用安装孔位，不需要额外钻孔破坏主纵梁的结构强度，就能完成不同功能上装的加装适配，通用性相比固定用途的拖挂底盘更强。
